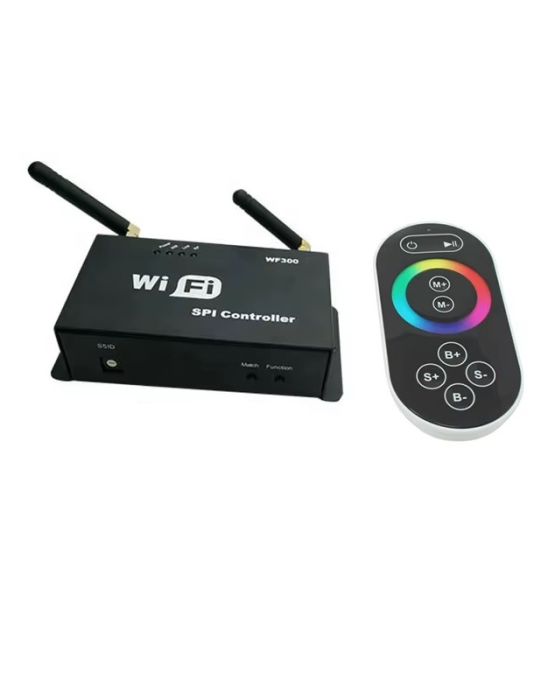

WF300 WiFi SPI LED kontroler DC5-24V za digitalne LED trakove + RF daljinec
WF300 je WiFi SPI LED kontroler za digitalne oziroma naslovljive LED trakove, pri katerih je mogoče posamezne LED diode oziroma skupine LED diod upravljati ločeno. Kontroler deluje z napajalno napetostjo DC 5–24 V in je primeren za različne vrste SPI LED trakov. Upravljanje je mogoče preko WiFi povezave z mobilnim telefonom ali s priloženim RF daljinskim upravljalnikom. Omogoča izbiro različnih barv, svetlobnih efektov, hitrosti animacij in svetilnosti. Podpira več razširjenih IC krmilnikov, med drugim WS2811, WS2801, UCS1903, TM1803, TM1809, TM1812, LPD6803, TLS3001, TLS3008 in P9813. Nastaviti je mogoče tudi število LED točk ter zaporedje RGB barv, zato je kontroler uporaben pri različnih izvedbah digitalnih LED trakov. WF300 je odlična rešitev za ambientno razsvetljavo, dekorativne LED instalacije, lokale, igralne sobe, pohištveno osvetlitev in različne svetlobne projekte
Link: SPI LED trakovi
| Šifra | 24348 |
|---|---|
| Moč ( Watt ) | 5V 12A 60W, 12V 12A 144W, 24V 12A 288W |
| Električna napetost | DC5-24V |
| Električni tok ( A ) | 5V 12A, 12V 12A, 24V 12A |
| Vodotesna zaščita | IP20 (brez zaščite) |
| Dimenzija | Š: 130mm, Š: 90mm ( z anteno), V: 32mm |
| Možnost zatemnitve | Da |
| Barva svetilnosti | RGB - večbarvna |
| garancija | Garancijski rok za izdelek je 12 mesecev. |
WF300 WiFi SPI kontroler za digitalne in naslovljive LED trakove
WF300 WiFi SPI LED kontroler je namenjen upravljanju digitalnih oziroma naslovljivih LED trakov, pri katerih lahko LED diode ustvarjajo različne barve in svetlobne učinke vzdolž istega LED traku. Za razliko od klasičnega RGB kontrolerja, ki običajno spremeni barvo celotnega LED traku hkrati, SPI tehnologija omogoča veliko naprednejše svetlobne animacije, prelive, tekoče efekte in različne barvne vzorce.
Zaradi tega je WF300 primeren za uporabnike, ki želijo ustvariti bolj dinamično in atraktivno LED osvetlitev v domu, poslovnem prostoru, lokalu, baru, trgovini ali pri dekorativnih projektih.
Kontroler deluje z napetostjo DC 5–24 V, zato ga je mogoče uporabljati z različnimi digitalnimi LED trakovi, vendar mora biti napajalna napetost vedno prilagojena napetosti priključenega LED traku.
Upravljanje preko WiFi povezave
Ena glavnih prednosti modela WF300 je možnost upravljanja preko WiFi povezave. Kontroler je mogoče povezati z mobilno napravo in svetlobne nastavitve spreminjati preko aplikacije Magic Color.
Preko aplikacije je mogoče nastavljati vrsto priključenega IC čipa, število LED točk oziroma pikslov in zaporedje RGB barv. Proizvajalčeva dokumentacija navaja možnost nastavitve med 16 in 1024 svetlobnimi točkami.
Pri aplikaciji priporočamo, da pred nakupom preverite trenutno združljivost aplikacije z različico operacijskega sistema telefona, saj gre za starejši model WiFi kontrolerja.
RF daljinski upravljalnik
Za vsakodnevno uporabo mobilni telefon ni nujen. WF300 omogoča tudi upravljanje s priloženim RF daljinskim upravljalnikom.
Z daljincem lahko hitro:
- vključite ali izključite LED osvetlitev,
- spreminjate svetlobne načine,
- izbirate barvne učinke,
- prilagajate svetilnost,
- povečujete ali zmanjšujete hitrost animacij,
- začasno ustavite dinamični svetlobni efekt.
Doseg RF daljinskega upravljalnika je po podatkih proizvajalca približno 30 metrov, odvisno od prostora in morebitnih ovir.
Podpora različnim SPI LED trakovom
WF300 je izdelan za SPI oziroma IC LED trakove in podpira več pogosto uporabljenih tipov digitalnih LED čipov.
Med podprtimi so:
LPD6803, TM1803, UCS1903, WS2811, TM1812, TM1809, WS2801, TLS3001, TLS3008 in P9813.
Pri nekaterih LED trakovih se uporablja samo podatkovna povezava DATA, pri drugih pa kombinacija DATA + CLK. Pred priklopom zato vedno preverite vrsto IC čipa in priključke vašega LED traku.
Veliko možnosti za svetlobne efekte
Digitalni LED trakovi so priljubljeni predvsem zaradi možnosti ustvarjanja različnih efektov. Posamezni deli LED traku lahko svetijo v različnih barvah, zaradi česar je mogoče ustvariti tekočo svetlobo, barvne prelive, utripanje, premikanje barv in številne druge animacije.
WF300 zato ni primeren samo za klasično ambientalno osvetlitev, ampak tudi za bolj zahtevne dekorativne LED projekte.
Uporablja se lahko za:
ambientno LED osvetlitev, RGB pixel LED trakove, dekoracijo lokalov in barov, igralne sobe, gaming setup, televizijske stene, pohištvo, razstavne prostore, trgovine, praznično dekoracijo, reklamne elemente in druge svetlobne instalacije.
Pomembno pred nakupom
WF300 ni klasičen RGB kontroler za običajen štirižilni RGB LED trak. Namenjen je predvsem digitalnim oziroma naslovljivim SPI LED trakovom z vgrajenimi IC krmilniki.
Pred nakupom priporočamo preverjanje:
napetosti LED traku, vrste IC čipa, vrste podatkovnega signala DATA oziroma DATA + CLK ter števila LED pikslov.
Napajalnik mora biti izbran glede na skupno moč in napetost LED traku.
Tehnične specifikacije
Model: WF300
Vrsta: WiFi / RF SPI LED kontroler
Napajalna napetost: DC 5–24 V
Izhodni signal: SPI
Signalni priključki: DATA / CLK
Največje nastavljivo število točk: do 1024
Upravljanje: WiFi + RF daljinski upravljalnik
Mobilno upravljanje: Magic Color
RF doseg daljinca: približno 30 m
Delovna temperatura: -20 °C do +60 °C
Dimenzije kontrolerja: približno 107 × 65 × 30 mm ( dimenzije brez anten)
Uporaba: notranji prostori
Primerno za: naslovljive, digitalne in pixel LED trakove.
Podprti IC čipi
LPD6803 / TM1803 / UCS1903 / WS2811 / TM1812 / TM1809 / WS2801 / TLS3001 / TLS3008 / P9813.
Navodila za uporabo – WF300 WiFi SPI LED kontroler
WF300 je namenjen upravljanju digitalnih oziroma naslovljivih SPI LED trakov. Deluje z napajalno napetostjo DC 5–24 V in omogoča upravljanje preko WiFi povezave ali priloženega RF daljinskega upravljalnika.
1. Pred priklopom
Pred priključitvijo preverite napetost LED traku. Napetost napajalnika mora ustrezati napetosti LED traku in kontrolerja.
Primer:
5 V LED trak – uporabite 5 V DC napajalnik
12 V LED trak – uporabite 12 V DC napajalnik
24 V LED trak – uporabite 24 V DC napajalnik
Kontroler priključujte samo pri izklopljenem napajanju.
Pred priklopom preverite tudi vrsto IC čipa na LED traku, saj mora biti izbrani način v kontrolerju združljiv z uporabljenim digitalnim LED trakom.
2. Priklop napajanja
Na vhod kontrolerja priključite ustrezen DC napajalnik.
V+ pomeni pozitivni pol napajanja.
V- oziroma GND pomeni negativni pol napajanja.
Pazite na pravilno polariteto. Napačna priključitev lahko poškoduje kontroler ali LED trak.
WF300 deluje z napetostjo DC 5–24 V.

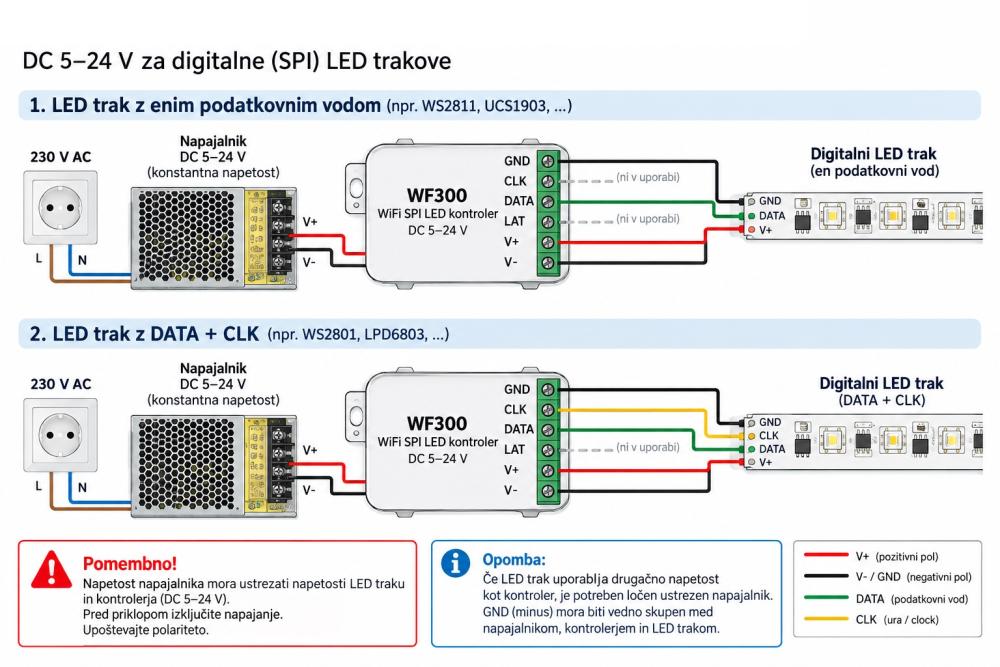

3. Priklop digitalnega LED traku
LED trak priključite glede na vrsto uporabljenega IC čipa.
Pri LED trakovih z enim podatkovnim vodom priključite:
V+ na pozitivni pol LED traku
GND na negativni pol LED traku
DATA na podatkovni vhod LED traku
Pri LED trakovih, ki uporabljajo DATA in CLK, priključite:
V+ na pozitivni pol LED traku
GND na negativni pol LED traku
DATA na DATA priključek LED traku
CLK na CLK oziroma CLOCK priključek LED traku
Kontroler podpira SPI signal preko povezav DATA in CLK.
Pomembno je tudi, da LED trak priključite na njegovo vhodno stran. Pri digitalnih LED trakovih je smer podatkovnega signala običajno označena s puščicami na tiskanem vezju traku.
4. Vklop sistema
Ko preverite vse povezave, vključite napajalnik.
Kontroler se zažene samodejno. Indikator napajanja mora svetiti, kar pomeni, da je kontroler pravilno napajan.
Če LED trak ne deluje pravilno, ponovno preverite:
napajalno napetost,
polariteto,
DATA in CLK povezavo,
smer priklopa LED traku,
izbrani IC čip,
RGB zaporedje.
5. WiFi povezava
Po vklopu kontrolerja na telefonu odprite nastavitve WiFi.
Poiščite brezžično omrežje kontrolerja. Omrežje je lahko prikazano z nazivom v obliki:
LN001
LN002
LN003
oziroma podobno.
Povežite telefon z WiFi omrežjem kontrolerja.
Nato odprite aplikacijo za upravljanje kontrolerja.
Za ta model se uporablja aplikacija oziroma programska oprema Magic Color.
6. Nastavitev LED traku v aplikaciji
Pred uporabo je potrebno pravilno nastaviti vrsto priključenega LED traku.
V nastavitvah izberite model:
WF300
Nato določite:
vrsto IC čipa,
število LED točk oziroma pikslov,
zaporedje barv RGB.
WF300 omogoča nastavitev med 16 in 1024 svetlobnimi točkami.
Če se barve ne prikazujejo pravilno, na primer če pri izbiri rdeče barve LED trak sveti zeleno, spremenite RGB zaporedje v nastavitvah.
7. Nastavitev IC čipa
Izberite IC čip, ki ga uporablja vaš LED trak.
WF300 med drugim podpira digitalne LED trakove z različnimi SPI čipi, kot so WS2811, WS2801, LPD6803, TM1803, UCS1903 in drugi združljivi modeli.
Izbira napačnega IC čipa lahko povzroči nepravilno delovanje, napačne barve, utripanje ali nedelovanje LED traku.
8. Uporaba RF daljinskega upravljalnika
WF300 omogoča tudi upravljanje s priloženim RF daljinskim upravljalnikom.
Z daljincem lahko:
vključite ali izključite LED osvetlitev,
izbirate svetlobne načine,
spreminjate barve,
povečujete ali zmanjšujete svetilnost,
spreminjate hitrost animacij,
začasno ustavite dinamični svetlobni efekt.
Daljinski upravljalnik omogoča 32 stopenj nastavitve svetilnosti in 99 stopenj hitrosti dinamičnih efektov.
9. Povezava daljinskega upravljalnika s kontrolerjem
Če daljinski upravljalnik ob prvi uporabi ne deluje, ga je potrebno povezati s kontrolerjem.
Na kontrolerju pritisnite in držite tipko MATCH.
Med držanjem tipke MATCH pritisnite poljubno tipko na RF daljinskem upravljalniku in jo držite več kot 2 sekundi.
Nato spustite tipko MATCH.
Daljinski upravljalnik in kontroler sta sedaj povezana.
10. Tipka FUNCTION na kontrolerju
Tipka FUNCTION omogoča osnovno upravljanje tudi brez telefona ali daljinskega upravljalnika.
Kratek pritisk, krajši od približno 1 sekunde, spremeni svetlobni način.
Daljši pritisk, približno 3 sekunde ali več, omogoča vklop oziroma izklop.
Pomembna opozorila
WF300 uporabljajte samo z enosmerno napetostjo DC 5–24 V.
Napetost napajalnika mora ustrezati napetosti priključenega LED traku.
Pred priklopom ali spreminjanjem povezav vedno izključite napajanje.
Vedno upoštevajte pravilno polariteto V+ in V-.
DATA oziroma CLK priključkov ne priključujte na napajalno napetost.
Pri daljših ali močnejših LED trakovih je lahko potrebno dodatno napajanje LED traku na več mestih.
Pri dodatnem napajanju mora biti GND oziroma negativni pol skupen med kontrolerjem, napajalnikom in LED trakom.
Kontroler zaščitite pred vlago, vodo, kondenzom in previsoko temperaturo.
Napajalnik izberite z zadostno močjo glede na skupno porabo priključenega LED traku.
Za pravilno delovanje mora biti v nastavitvah izbran pravi IC čip, pravilno število LED točk in ustrezno RGB zaporedje.
Tehnični podatki kontrolerja: DC 5–24 V, SPI DATA/CLK, izhodni tok do 4 A × 3 in dimenzije približno 107 × 65 × 30 mm.
Pred nakupom preverite tip IC čipa vašega digitalnega LED traku. WF300 ni namenjen klasičnim analognim RGB LED trakovom brez SPI oziroma IC krmiljenja.
