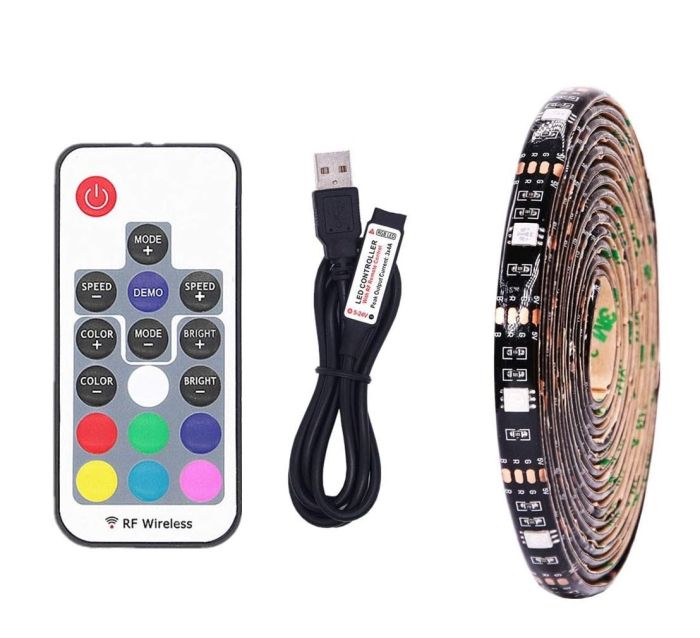

USB LED trak RGB za TV in LCD zaslone ( več-brarvni ) / 2m / z daljincem
2-metrski USB LED trak za TV in LCD prinaša večbarvno razsvetljavo direktno na vaše delovno mesto, dnevno sobo ali katerikoli drug prostor. S priloženim daljincem lahko enostavno prilagajate barve in svetilnost, kar vam omogoča popolno prilagoditev osvetlitve vašemu razpoloženju in ambientu.
Šifra | 20123 |
---|---|
Barva svetilnosti | RGB - večbarvna |
Indeks barve CRI | 90 |
Moč svetilnosti ( Lumen ) | 360 - 1080 lm |
Barva podlage | črna |
LED/meter | 60 LED/meter |
Vrsta diode | 5050 |
Vodotesna zaščita | IP20 (brez zaščite) |
Poraba - W / meter | 14,4 W / meter |
Električna napetost | DC 5V |
Možnost zatemnitve | Da |
Dvostranski lepilni trak | Da |
Kot svetilnosti | 120° |
Temparatura med delovanjem | 35 °C |
Temparatura okolja | -20°C ~ 40°C |
Dimenzija | širina: 10 mm, višina: 3 mm |
garancija | Garancijski rok za izdelek je 12 mesecev. |
Visoko prilagodljiv 2-metrski LED trak s 120 diodami prinaša koncentrirano svetlobo v vsak kotiček vašega prostora. Zasnovan za direktno priklop na 5V USB vhod, je idealen za uporabo z osebnim računalnikom, LCD zaslonom ali celo v vozilu.
Zahvaljujoč dvostranskemu samolepilnemu traku na hrbtni strani, je namestitev hitra in preprosta. Trak se ponaša s črno podlago, zaradi česar je še posebej učinkovit na temnih površinah.
Kljub visoki koncentraciji diod, LED trak oddaja zelo malo toplote, kar ga naredi varnega za uporabo na občutljivih plastičnih površinah. Pomanjkanje vodotesne zaščite (IP20) in odsotnost silikonskega ovoja pripomoreta k večji upogljivosti, zaradi česar je trak še bolj prilagodljiv.
Vgrajena funkcija krajšanja vam omogoča, da trak prilagodite svojim specifičnim potrebam, saj je možno krajšanje traku vsakih 5 cm ali vsake 3 diode. Poleg tega ni potrebe po uporabi aluminijastih profilov za odvajanje toplote.
Trak se upravlja s priročnim daljincem, katerega baterija ni priložena. Ustrezen tip baterije je CR2025 ali CR2032.
Priprava:
Nakup: Preden začnete z montažo, se prepričajte, da ste kupili pravilen LED trak za vaše potrebe. Upoštevajte moč, vhodno napestost, barvno temperaturo, način pritrditve (ali je potreben dvostranski lepilni trak) in ali je LED trak primeren za uporabo na prostem (vodoodporen) ali v notranjih prostorih.
Pregled izdelka: Preverite stanje izdelka: Pred montažo natančno pregledajte, ali je izdelek morda poškodovan med dostavo, ter preverite delovanje vseh komponent. POMEMBNO: Predno LED traku preverite delovanje, ga obvezno razvijte oziroma raztegnite, da preprečite pregrevanje in uničenje izdelka.
Merjenje in rezanje: Pred rezanjem LED trakov izmerite in označite, kje jih nameravate namestiti in šele nato opravite z rezanjem. Rezanje LED traku je relativno enostavno, vendar je ključno, da to naredite na pravem mestu in na pravilen način. Rezanje LED traku se lahko izvede izključno na označenem mestu.
Priprava: Površino, na katero boste namestili LED trak, temeljito očistite in posušite, da bo lepilni trak bolje prijel. Dodatno lahko nanesete tudi kakšno lepilo, ki ni agresivno in si s tem preprečite, da se trak s časom ne no odlepil. Pred vsem to velja za „mastne“ plastike, ki se uporabljajo na primer za TV ali LCD zaslone.
Namestitev: LED trakove je mogoče namestiti na različne površine, pri čemer izbirate med različnimi metodami, odvisno od vaših želenih učinkov in okoliščin. Spodaj vam predstavljamo možne načine namestitve, podamo navodila za povezavo ter poudarimo, na kaj morate biti še posebej pozorni.
POZOR: Če niste prepričani ali imate ustrezno znanje za namestitev LED traku, priporočamo, da to opravi strokovnjak za električne inštalacije.
Montaža LED traku:
Pravilna montaža LED trakov je ključnega pomena za njihovo optimalno delovanje in dolgo življenjsko dobo. Tukaj so nekatera splošna navodila in nasveti:
POMEMBNO OPOZORILO!
Pred namestitvijo in uporabo LED traku natančno preberite in upoštevajte ta navodila. Neupoštevanje navodil lahko povzroči nepravilno delovanje ali celo poškodbe oziroma uničenj izdelka.
Preverite ustreznost komponent pred namestitvijo in uporabo!
Napetost:
Zagotovite, da napajalnik in LED trak delujeta pri enaki voltaži (Volt) (npr. LED trak DC12V / Napajalnik DC12V), (npr. LED trak DC24V / Napajalnik DC24V), (npr. LED trak DC48V / Napajalnik DC48). ...
Pravilna moč napajalnika:
Preverite, ali je moč napajalnika primerna za LED trak. Uporabite napajalnik z ustreznim izhodnim tokom (A). Če je LED trak npr. 24W/m, priporočamo vsaj 2A (24W + 20%) napajalnik za vsak meter led traku.
Uporaba krmilnika / zatemnilnika:
Če uporabljate krmilnik ali zatemnilnik, preverite naslednje:
Zagotovite, da je amperaža (A) napajalnika nižja od maksimalne dovoljene za krmilnik / zatemnilnik.
Prepričajte se, da je krmilnik / zatemnilnik primeren za uporabo z LED trakom. Preverite, ali je napetost napajalnika primerna za krmilnik / zatemnilnik. Običajno je na krmilniku in zatemnilniku navedena informacija o maksimalni dovoljeni amperaži (A) in napetosti (V), ki sta primerni za uporabo. Te informacije so lahko označene na nalepki ali oznaki na samem izdelku. Priporočamo, da pred namestitvijo preverite te podatke na krmilniku ali zatemnilniku ter se prepričate, da so skladni z LED napajalnikom in LED trakom, ki jih nameravate uporabiti.
Pravilna montaža:
Namestite LED trak na čisto, suho in ravno površino, ki je primerna za lepljenje.
Pravilna povezava:
1. (SLIKA LEVO SPODAJ) Priključite LED trak na napajalnik tako, da upoštevate polarnost (navadno rdeča na + in črna na -).
2. (SLIKA DESNO SPODAJ) RGB + CCT ima ravno tako oznako "+" ostale priklopite na barve (R: rdeča, G: zelena, B: modra, W: Hladno bela, WW: Toplo bela).
Izogibajte se prekomernemu upogibanju:
Ne upogibajte LED traku v ostrih kotih, saj lahko to poškoduje LED diode in kable.
Preventivno hlajenje:
V primeru, da se LED trak intenzivno uporablja, je priporočljivo zagotoviti ustrezen hladilni sistem ali radiator za odvajanje toplote. Priporočamo uporabo aluminijastega profla za LED trak.
Zaščita pred vodo (če je potrebno):
Če bo LED trak izpostavljen vlagi ali vodi, uporabite trak z ustrezno stopnjo zaščite (npr. IP54 ali višje).
Preverjanje funkcionalnosti:
Pred končno montažo preverite, ali LED trak pravilno deluje. V primeru težav preverite povezave in napajanje.
Varnostno kopiranje nastavitev (če je krmilnik):
Če vaš krmilnik omogoča shranjevanje nastavitev, jih varnostno kopirajte, da jih lahko obnovite v primeru izpada električne energije ali drugih težav.
POZOR: Če niste prepričani ali imate ustrezno znanje za namestitev LED traku, priporočamo, da to opravi strokovnjak za električne inštalacije.
Opomba: Ta navodila so splošna in se lahko razlikujejo glede na specifične modele in proizvajalce LED trakov.
Merjenje in rezanje:
Večina LED trakov ima na traku označena mesta, kjer je možno rezanje. Običajno so to označene črte s simbolom škarij, ikono rezalnega noža ali pa le širšimi kontakti.
Priprava orodij:
Za rezanje LED traku boste potrebovali ostra škarje ali rezalni nož. Prepričajte se, da so orodja ostra, da preprečite nepotrebno poškodbo traku.
Natančen rez:
Postavite orodje na označeno mesto za rezanje in naredite natančen rez po črti. Poskrbite, da boste rezi naredili ravno, da se izognete poškodbam traku.
Preverjanje povezav:
Po rezanju preverite, ali so povezave še vedno pravilno priključene in da ni prišlo do poškodb kontaktov.
Zaščita mesta reza pred vlago:
Uporaba Silikona ali Lepilnega Traku:
Na mestu reza lahko uporabite prozoren silikon ali poseben lepilni trak, ki je odporen na vlago. To bo pomagalo zaščititi mesto reza pred vdorom vlage.
Uporaba končnih pokrovov:
Obstajajo tudi posebni končni pokrovi in konektorji, namenjeni zaščiti mest rezanja. Ti delujejo kot zaščitni ovoji, ki preprečujejo stik z vlago.
Uporaba profilov za LED Trakove:
Obstajajo tudi posebni aluminijasti profili za LED trakove, ki lahko služijo kot zaščitni ovoji in omogočajo namestitev traku na mesta, kjer bi bil izpostavljen vlagi.
POMEMBNO: Pred rezanjem LED traku se vedno prepričajte, da je trak izključen iz napajanja, da se izognete morebitnim električnim nevarnostim. Poleg tega, če niste prepričani, ali znate pravilno izvesti rez, je bolje, da to zaupate strokovnjaku.
Postopek za namestitev vodnika (kabla):
Potrebni materiali:
LED trak
Vodnik (kabel)
Škarje ali nož
Spajkalnik ali konektor
Spajkalna žica
Toplotna skrčljiva cev
Postopek:
Pripravite LED trakove, ki jih želite povezati ali nanj namestiti vodnik ustrezne dolžine.
Izklopite napajanje:
Pred začetkom dela vedno izključite napajanje, da preprečite morebitne električne nevarnosti.
Pripravite LED trak na rez:
Z uporabo škarij ali noža naredite previden rez na mestu, kjer želite povezati vodnik z LED trakom. Uporabite ravno in čisto rezilo, da preprečite poškodbe traku. Če LED trak vsebuje vodotesno zaščito, to nežno in pazljivo odstranite z rezilom. V zaščito zarezite z ostrim rezilom do kontaktov in nato odtranite odrezano zaščito iz vezja LED traku tako, da ne poškodujete vezja LED traku.
Odkrijte kontaktne točke:
Iz vodnika (kabla) odstranite zaščitno plast (izolacijo), da odkrijete kontaktne točke. Z rezilom lahko nežno podrgnete mesta na LED trakovih kamor boste nanesli cin (lot).
Nanos cina oziroma lota na kontakte:
Za trdno povezavo vodnika s kontaktnimi točkami LED traku uporabite spajkalnik, da nanesete cín ali lot. Cin nanesite najprej na vodnik in potem še na LED trak. Vodnik natančno prislonite na kontakt LED traku in se s spajkalnikom dodaknite vrh vodnika. Pazite, da spajkalnik ne ostane na traku več kot tri sekunde. Zagotovite natančen in hiter nanos cina. Pregrevanje vezja LED traku lahko povzroči trajno škodo na diodah, uporih in vezju. Priporočamo uporabo spajkalnika z regulacijo temperature za večjo natančnost. Pri spajkanju bodite natančni, saj je zelo pomembno da se vodniki med seboj ne dotikajo, saj tako ustvarite kratki stik, ki lahko povzroči okavaro izdelka.
Pri spajkanju vodnikov na LED trak bodite izjemno natančni. Poskrbite, da bo nanos cina enakomeren in brez ostro izstopajočih robov, ki bi lahko poškodovali izolacijo. Vsak konec žice naj bo dobro zajet, da se prepreči morebiten stik z drugimi kontakti. Priporočilo: Ko nanašate cín na vodnik in kontakt LED traku, uporabite le majhno količino. Ob pritisku vodnika na LED trak s spajkalnikom, zagotovite, da se kontakt trdno spoji z led trakom. Če opazite nepravilnosti na mestu spajkanja, dodajte majhno količino cina, da bo spoj videti bolj enakomeren in urejen. OPOZORILO: Med spajkanjem vodnikov na LED traku bodite pozorni na višjo temperaturo spajkalnika, ki lahko poškoduje ali skrči dvostranski lepilni trak, če je nameščen spodaj za pritrditev LED traku. Pri mestu spajkanja in na koncu LED traku poskrbite za ustrezno izolacijo, da preprečite morebiten kratek stik, še posebej v primeru kombinacije različnih prevodnih materialov, kot so aluminijasti profili. Pri montaži LED traku v profilu obstaja tveganje za neopazno poškodbo spodnjega dela LED traku in dvostranskega lepilnega traku, kar lahko vodi do nastanka kratkega stika ob stiku s profilom. Kljub temu, da je takšen pojav pogosto spregledan, lahko vodi do okvare izdelka tudi po daljšem času uporabe. Povzroči lahko pregrevanje in celo možnost samovžiga, zato toplo priporočamo, da skrbno izolirate kontakte.
Povezovanje s konektorji:
Na voljo je tudi alternata za povezovanje vodnikov z LED trakom, če ne želite ali nimate možnosti uporabiti spajkalnika.
Konektor za enostavno povezovanje LED trakov in vodnikov brez spajkanja za hitro povezavo so enostavni za uporabo. Obstaja več vrst konektorjev, kot so na klik ali z vijaki. Na voljo imamo konekotrje, ki so primerni za več vrst LED trakov, ki se med seboj razlikujejo po širini, obliki in številu kontaktov.
Pred uporabo katere koli alternative je pomembno, da preverite, ali je primerna za vaš specifičen projekt in zagotovite, da bo omogočila zanesljivo in varno električno povezavo.
Preverite povezavo:
Pred zaščito vodnikov se prepričajte, da je vodnik pravilno priključen.
Pomembno je, da delate previdno in natančno, da se izognete poškodbam LED traku ali nepravilnim električnim povezavam. Če niste prepričani, ali znate pravilno izvesti postopek, je priporočljivo poiskati pomoč strokovnjaka za električne inštalacije.
OPOZORILO: Med spajkanjem vodnikov na LED traku bodite pozorni na višjo temperaturo spajkalnika, ki lahko poškoduje ali skrči dvostranski lepilni trak, če je nameščen spodaj za pritrditev LED traku. Pri mestu spajkanja in na koncu LED traku poskrbite za ustrezno izolacijo, da preprečite morebiten kratek stik, še posebej v primeru kombinacije različnih prevodnih materialov, kot so aluminijasti profili. Pri montaži LED traku v profilu obstaja tveganje za neopazno poškodbo spodnjega dela LED traku in dvostranskega lepilnega traku, kar lahko vodi do nastanka kratkega stika ob stiku s profilom. Kljub temu, da je takšen pojav pogosto spregledan, lahko vodi do okvare izdelka tudi po daljšem času uporabe. Povzroči lahko pregrevanje in celo možnost samovžiga, zato toplo priporočamo, da skrbno izolirate kontakte.
Samolepilna podlaga:
Večina LED trakov ima na hrbtni strani samolepilno podlago, ki omogoča enostavno pritrditev na ravne in čiste površine. Pomembno je, da je površina, na katero pritrdite trak, čista, suha in brez prahu ali olja, da se zagotovi dober oprijem.
Aluminijasti profili:
LED trakove je mogoče pritrditi v aluminijaste profile, ki zagotavljajo dodatno zaščito in omogočajo bolj estetsko namestitev. Poleg tega aluminijasti profili pomagajo pri odvajanju toplote, kar lahko podaljša življenjsko dobo traku.
Držala in sponke:
Obstajajo posebna držala in sponke, ki omogočajo pritrditev LED trakov na različne površine, na primer les, kovino ali plastiko. Ta metoda se uporablja, kadar samolepilna podlaga ni primerna ali zaželena.
Zaščita povezave :
Zaščititi povezavo, vodnike, kontakte pred vlago ali fizičnimi poškodbami. Uporabite prozoren silikon in zaščitno kapo...
Končna zaščitna kapica za LED trak je običajno nekoliko večja od samega traku, saj je v njo potrebno vstaviti nekaj prožnega silikona (priporočamo prozornega), ki je odporen tako proti UV žarkom kot tudi na zunanje vremenske vplive. To bo zagotovilo, da bo kapica zanesljivo opravljala svojo funkcijo, še posebej, če nameravate LED trak uporabljati zunaj ali v prostorih z visoko vlažnostjo.
Pred namestitvijo kapico premažite z silikonom in nato pritisnite na LED trak. Nato pustite, da se vse skupaj dobro posuši.
Ponovno preizkusite povezavo!
Preden zaprete LED trak in zaključite namestitev, preizkusite povezavo, tako da vklopite napajanje in preverite, ali LED trak pravilno deluje.
Nekaj kratkih nasvetov...
Kako povezati LED trakove z napajalnikom:
Izbira napajalne enote: Pred povezavo LED trakov z napajalnikom je ključno izbrati ustrezno napajalno enoto. Povežite rdeče in črne žice LED traku s pravilnimi terminali ali priključki napajalnika, ob upoštevanju pozitivnega in negativnega pola. Oznaka + ali +V je za rdečo žico, medtem ko oznaka - ali -V ali COM velja za črno žico.
Metode Povezovanja:
A. Uporaba ujemajočih se moških in ženskih DC priključkov med LED svetlobnim trakom in napajalnikom.
B. Uporaba koaksialnega priključka in priključkov na vijake, če ima napajalnik moški DC priključek in LED trak vodilo s priključkom.
C. Enostavno pritrditev vodil s priključkom s vijakom na izhodnih priključkih napajalnika, če je LED trak priključen na običajni preklopni napajalnik.
D. Uporaba sponk za povezavo ali izolirnih čepov za konektorje za povezavo vodil napajalnika in svetlobnega traku.
Napajanje LED Trakov:
Za toplo belo, nevtralno belo in hladno belo LED trakove lahko izbirate med različnimi metodami, odvisno od tipa priključka na traku in napajalniku.
Nastavljivi LED Trakovi:
Če uporabljate nastavljive LED trakove z belo svetlobo, 5050 RGB ali RGBW LED trakove, jih najprej povežite z LED krmilniki, nato pa krmilnike povežite z napajalnikom.
Priključitev Napajalnika:
Priključite napajalnik za LED trakove na 230V električno omrežje doma, upoštevajte označbe L (faza), N (neutralka) in G (ozemljitev) na vhodu napajalnika.
Izbira Debeline Žice:
Pri izbiri debeline žice za povezavo LED trakov z napajalnikom je ključno upoštevati tokovno obremenitev. Za vsak ampere toka je priporočen 0,1 mm² presek kabla. Na primer, za tok 6A je priporočen presek 0,6 mm². Za večjo razdaljo med napajalnikom in LED trakom se priporočajo žice z večjim presekom, da se zmanjšajo izgube na liniji.
Napajanje LED Trakov:
Pri namestitvi razmislite, kje postaviti napajalnik za LED trakove, da zmanjšate število potrebnih napajalnikov. Pri 12V trakovih je priporočljivo zagotoviti napajanje vsaj na vsakih 5 metrov zaradi padca napetosti. Pri RGB ali RGBW trakovih je potrebno pravilno razporediti žice iz krmilnika.
Opomba: Pri izvedbi povezav uporabljajte ustrezne konektorje za LED trakove, ki omogočajo hitro in zanesljivo vzpostavitev povezave v kolikor nimate možnosti spajkanja.
Pomembnost pravilne povezave:
Pravilna povezava LED trakov z napajalnikom je ključna za nemoteno delovanje vaše razsvetljave. Pri tem je zelo pomembno upoštevati barvno oznako žic (rdeča za pozitivno in črna za negativno) ter se prepričati, da se ujemata s priključki napajalnika.
Uporaba ustreznih kablov:
Pri izbiri kabla za povezavo med LED trakom in napajalnikom je priporočljivo upoštevati tokovno obremenitev. Izberite kabli s pravilnim presekom, da se izognete izgubam energije in previsoki temperaturi v kablu.
Ojačevalniki za daljše razdalje:
Če je razdalja med napajalnikom in LED trakom precej dolga, lahko razmislite o uporabi ojačevalnikov za LED, ki bodo pomagali ohraniti enakomerno osvetlitev.
Preverite Kompatibilnost Priključkov: Pred povezovanjem preverite, ali imajo LED trak in napajalnik kompatibilne priključke. Če priključki niso enaki, boste morda potrebovali dodatne adapterje ali konektorje.
Napajanje na rednih intervalih:
Priporočljivo je zagotoviti napajanje vsaj na vsakih 5 metrov LED traku, zlasti pri 12V trakovih, da se izognete padcu napetosti in morebitnim težavam z osvetlitvijo.
Primer uporabe krmilnikov:
Če uporabljate RGB, RGBW ali krmilnike za LED, je potrebno pravilno povezati krmilnike z LED trakom in nato povezati krmilnike z napajalnikom. Ta postopek je ključen za pravilno delovanje različnih barvnih načinov in učinkov.
Enostavne rešitve za dolge razdalje:
Pri dolgih razdaljah med napajalnikom in LED trakom lahko uporabite podaljševalne kablove, vendar pazite na pravilno izbiro debeline žice za ohranjanje učinkovitega delovanja.
Priporočilo glede proizvajalcev:
Pri nakupu napajalnika in LED trakov je priporočljivo izbrati kakovostne izdelke priznanih proizvajalcev. To zagotavlja zanesljivo delovanje in daljšo življenjsko dobo vaše razsvetljave.
Ojačajte povezave s profesionalnimi konektorji:
Če želite izogniti spajkanju ali težavam s povezavami, lahko uporabite sponke za povezavo ali izolirne čepe. Te profesionalne rešitve zagotavljajo varne in trdne povezave brez potrebe po spajkanju.
Konektorji za LED trakove igrajo ključno vlogo pri povezovanju in prilagajanju svetlobnih trakov glede na potrebe in razporeditev osvetlitve. Različni konektorji imajo različne funkcije in oblike, ki omogočajo različne možnosti pri nameščanju LED trakov. Tu je nekaj pogostih tipov konektorjev in njihove funkcije:
Enostavni konektorji:
Pogosto se uporabljajo za neposredno povezovanje dveh kosov LED traku.
Omogočajo enostavno in hitro povezavo brez potrebe po rezanju ali spajkanju trakov.
Konektorji z vmesnim kablom:
Vsebujejo dodaten kabel med dvema kosoma traku.
Uporabljajo se, kadar je potrebno premagati razdaljo med dvema deloma traku ali kadar je potrebno trak preusmeriti.
Konektorji v obliki črke L:
Omogočajo povezavo dveh trakov pod pravim kotom (90 stopinj).
Uporabljajo se, kadar je potrebno LED trak obrniti ali usmeriti v drugo smer.
Konektorji v obliki črke T:
Omogočajo povezavo treh trakov, ki tvorijo obliko črke T.
Uporabljajo se za ustvarjanje razvejanih ali kompleksnih svetlobnih vzorcev.
Konektorji z izolacijo:
Dodatno ščitijo povezave pred vlago ali prahom, kar je še posebej pomembno, če se LED trak uporablja v okoljih z visoko vlažnostjo..
konektorji so na voljo za različne vrste LED trakov, vključno z enobarvnimi, večbarvnimi RGB in RGBW trakovi. Različne vrste konektorjev so oblikovane tako, da ustrezajo specifičnim potrebam in značilnostim posameznih vrst LED trakov. Tu je nekaj primerov konektorjev za različne vrste LED trakov:
Enobarvni konektorji:
Uporabljajo se za enobarvne LED trakove, na primer belo svetlobo ali druge enobarvne odtenke.
RGB konektorji:
Namenski konektorji za RGB LED trakove, ki imajo ločene kontakte za rdečo, zeleno in modro barvo.
Omogočajo povezovanje in usklajevanje barv na različnih delih RGB traku.
RGBW konektorji:
Posebej zasnovani za RGBW LED trakove, ki poleg rdeče, zelene in modre vsebujejo tudi belo barvo.
Omogočajo ločeno povezovanje vsake barve in bele barve.
Konektorji z razvejo:
Uporabljajo se za razvejanje LED trakov v različne smeri.
Na voljo so za različne tipe trakov, vključno z enobarvnimi, RGB in RGBW.
Konektorji z izolacijo:
Uporabljajo se za vse vrste trakov in zagotavljajo dodatno zaščito pred vlago in prahom.
Na voljo so tudi za vse vrste trakov mini stikala za vklop/izklop, zatemnitev. Te lahko namreč namestimo direktno na LED trak s spajkanjem.
Pri nakupu konektorjev se prepričajte, da so združljivi z vašimi specifičnimi LED trakovi, zlasti glede na tip in napetost. Prav tako preverite, ali so konektorji primerni za vaše načrte glede postavitve in razporeditve svetlobnih trakov.
Konektorji niso nujno primerni za vgradnjo v aluminijaste profile za LED trakove. Pri izbiri konektorjev za uporabo z alu profili je treba upoštevati nekaj ključnih dejavnikov:
Velikost in oblika profila:
Profili za LED trakove prihajajo v različnih velikostih in oblikah. Prepričajte se, da so konektorji dovolj majhni in oblikovani tako, da se prilegajo izbranim aluminijastim profilom.
Tip traka:
Različni tipi LED trakov imajo različne širine in debeline. Poskrbite, da so konektorji zasnovani za vaš specifičen tip traku in da se trak prilega v profil brez težav.
Kakovost materialov:
Aluminijasti profili so lahko različnih debelin, odvisno od modela. Konektorji morajo biti dovolj trdni in prilagodljivi, da se prilegajo različnim debelinam profilov.
Prilagodljivost:
Nekateri konektorji so zasnovani tako, da se prilagajajo različnim kotom in oblikam profila. To je še posebej pomembno, če imate profile z zavihki ali drugačno obliko.
Vodoodpornost (če je potrebno):
Če aluminijasti profili služijo tudi kot zaščita pred vlago, se prepričajte, da so konektorji primerni za vodoodporno uporabo.
Pred nakupom se posvetujte s proizvajalcem ali prodajalcem, ki vam lahko svetuje glede združljivosti konkretnih konektorjev z aluminijastimi profili, ki jih imate ali nameravate uporabiti. Prav tako preverite specifikacije in dimenzije tako konektorjev kot tudi aluminijastih profilov, da zagotovite pravilno prileganje in funkcionalnost
Na voljo so številne sheme za povezovanje LED trakov, ki vam lahko pomagajo pri ustvarjanju različnih svetlobnih učinkov. Sheme so načrti, ki prikazujejo, kako povezati različne dele LED trakov, kot so trakovi, kontrolerji, napajalniki in drugi elementi.
Nekatere osnovne sheme vključujejo:
Enobarvni LED trak z enim napajalnikom: V tem primeru je en enobarvni LED trak povezan z enim napajalnikom.
RGB LED trak s kontrolerjem: RGB trakovi omogočajo različne barvne možnosti. Shema vključuje RGB trak, kontroler in napajalnik.
RGBW LED trak s kontrolerjem: RGBW trakovi vključujejo dodaten beli LED element. Shema vključuje RGBW trak, kontroler in napajalnik.
Segmentirani LED trak: V tem primeru so LED trakovi razdeljeni na več segmentov, vsak segment pa je povezan z lastnim kontrolerjem.
LED trakovi z DMX kontrolerjem: DMX je standardni protokol za nadzor razsvetljave. Ta shema vključuje LED trakove, DMX kontroler in napajalnik.
LED trakovi z daljinskim upravljalnikom: Vključuje LED trakove, kontroler z daljinskim upravljalnikom in napajalnik.
Poleg teh osnovnih shem obstajajo še številne druge možnosti glede na vaše specifične potrebe, kot so serija ali paralelna povezava, uporaba ojačevalnikov signala in druge naprednejše tehnike.
Pri izvajanju povezav vedno pazite, da upoštevate električne parametre, kot so napetost in tok, ter uporabite ustrezne komponente in varnostne ukrepe za preprečevanje pregrevanja ali preobremenitve. Če niste prepričani, kako pravilno povezati LED trakove, priporočam, da se posvetujete z električarjem ali strokovnjakom za razsvetljavo.
Tukaj smo za vas pripravili nekaj osnovnih shem vezave led trakov, sprejemnikov, krmilnikov in napajalnikov:
1. Vezava enobarvnega LED traku z napajalnikom in hišnim stenskim stikalom je preprosta in omogoča enostavno vklop in izklop traku s pomočjo stikala na steni. Tu je opis te vezave:
Potrebna oprema:
Enobarvni LED trak (za 5V, 12V ali 24V LED trak naj dolžina v enem kosu ne presega 5 metrov.) Za daljše dolžine glej skico vezave pod točko 2.
Napajalnik primernih tehničnih karakteristik za napajanje LED traku
Hišno stensko stikalo
Povezovalni kabli
Koraki:
Priprava LED traku:
Odrežite želeno dolžino enobarvnega LED traku. Na traku so označene točke, kje je možno rezati.
Očistite konektorje na LED traku, da zagotovite dober električni stik.
Povezava napajalnika:
Povežite izhod napajalnika z vhodom na LED traku. Poskrbite, da se plus (+) in minus (-) poli pravilno ujemajo. Ponavadi so plus in minus označena na traku in tudi na napajlniku.
Napajalnik povežite v električno vtičnico.
Povezava stikala:
Povežite en konec stikala s fazno žico (običajno črno ali rjavo) v električni napeljavi. To je žica, ki je običajno pod napetostjo.
Drugi konec stikala povežite z vhodom napajalnika. To bo prekinilo ali vzpostavilo električno vez med fazno žico in napajalnikom.
Povezava zemeljske žice:
Če je na voljo, povežite zemeljsko žico (običajno zelena ali rumena) med napajalnikom in stikalom. To zagotavlja dodatno varnost.
Vklop in preverjanje:
Vklopite stikalo na steni. LED trak bi moral začeti svetiti, kar kaže, da je vezava pravilna.
Izklop in preverjanje:
Izključite stikalo na steni. LED trak bi moral ugasniti.
Pri delu z električnimi napeljavami je vedno pomembno upoštevati varnostne ukrepe. Če niste prepričani o pravilni izvedbi, priporočam, da se posvetujete z električarjem ali strokovnjakom za električne instalacije.
2. Pravilna vezava 5V, 12V ali 24V LED trakov daljših dolžin
Pravilna vezava daljših LED trakov (5V, 12V ali 24V) zahteva nekaj pomembnih premislekov in ukrepov, da se zagotovi učinkovito delovanje in varnost. Tu je nekaj ključnih stvari, ki jih je potrebno vedeti:
Napetost in tok:
Preverite, da je napajalnik ustrezne napetosti (5V, 12V ali 24V) za vaš LED trak. Prav tako se prepričajte, da ima zadostno zmogljivost toka za napajanje celotne dolžine traku.
Omejitev dolžine:
Dolžina LED traku v enem kosu ne sme preseči določene meje glede na napetost (na primer, pri 12V naj ne bo daljši od 5 metrov).
Uporaba ojačevalnikov signala:
Pri daljših dolžinah je morda potrebno uporabiti ojačevalnike signala, da se zagotovi enakomerna svetlobna moč po vsem traku. To lahko rešimo tudi z napajanjem LED traku na vsakih 5 metrov. (skica spodaj).
Pravilna povezava:
Pazite, da so vsi plus (+) in minus (-) poli pravilno povezani med napajalnikom, ojačevalniki (če so potrebni) in LED trakom. Uporabite kakovostne povezovalne materiale in preverite, ali so vsi stiki varno priključeni.
Korektna namestitev ojačevalnikov (če so potrebni):
Če uporabljate ojačevalnike signala, jih namestite na ustrezen način v bližini LED traku, da se zagotovi dober signal in minimalna izguba moči.
Razpršenost toplote:
Pri daljših dolžinah LED traku se lahko pojavi večja količina toplote. Zagotovite ustrezno razpršenost toplote, da se prepreči pregrevanje. Smiselno je za LED trakove uporabiti temu primerne aluminijaste profile.
Uporaba kakovostnih materialov:
Uporabite kakovosten LED trak, napajalnike in ojačevalnike. Slabi ali poceni materiali lahko povzročijo težave v delovanju in varnosti.
Varnostni ukrepi:
Vse električne povezave naj bodo izvedene varno in skladno s standardi. Pazite, da se izognete preobremenitvi in kratkemu stiku. P.S. Pred vsem bodite pozorni, da se med LED trakom in Alu profilom uporabi izolacisjki trak na kontaktih LED trakov in se tako prepreči kratki stik, ki najpogosteje nastane med LED trakom in alu profilom.
Preizkus delovanja:
Pred dokončno namestitvijo preverite delovanje celotnega sistema, da se prepričate, da vse deluje pravilno.
Če niste prepričani, kako pravilno povezati daljši LED trak, priporočam, da se posvetujete z električarjem ali strokovnjakom za razsvetljavo, da zagotovite varno in učinkovito vezavo.
Ko uporabljate daljše LED trakove, je pomembno, da ohranite enako svetilnost skozi celotno dolžino. Pri daljših trakovih se namreč lahko pojavi težava, imenovana padec napetosti, zaradi katerega bi konec traku lahko svetil manj močno kot začetek. Prvi meter LED traku se bo tudi bolj grel kot zadnji meter.
Da bi to preprečili, priporočamo uporabo vzporednega ožičenja. To pomeni, da vsako dolžino traku posebej povežete nazaj na napajanje ali na glavni električni kabel. Na ta način zagotovite, da vsak del LED traku dobi dovolj moči za konstantno in enakomerno svetilnost.
Ne glede na to, ali trak teče vzporedno ali drug ob drugem, je vzporedno ožičenje ključno za optimalno delovanje vaših LED trakov, še posebej pri večjih dolžinah.
1.Vzporedno pomeni, da so različni segmenti traku električno povezani tako, da vsak segment ima svojo neposredno povezavo nazaj na napajalnik. To pomeni, da električni tok teče skozi vsak segment LED traku neodvisno od drugih segmentov.
Na primer, če imate daljši LED trak in ga povežete vzporedno, bi bili različni deli traku električno povezani v vzporednem tokokrogu, kar zagotavlja, da vsak del LED traku dobi enako količino električne moči, ne glede na dolžino. To preprečuje padec napetosti in zagotavlja enakomerno svetilnost skozi celotno dolžino traku.
2.Zaporedno pomeni, da so različni segmenti traku električno povezani tako, da se električni tok prenaša skozi vsak segment zaporedoma, enega za drugim. Ta vezava se lahko uporabi, če dolžina LED traku ne presega dolžine 5 metrov. Upoštevati je potrebno tudi dolžino kabla oziroma vodnika.
Na primer, če imate daljši LED trak in ga povežete zaporedno, bi bil prvi segment traku povezan z napajalnikom, nato bi se električni tok premikal skozi prvi segment, nato skozi drugi, tretji, in tako naprej, dokler ne doseže konca traku.
Pri zaporedni povezavi se skupna napetost na koncu traku lahko zmanjša, kar lahko privede do padca svetlosti v primerjavi z začetkom traku. Zato je pri daljših dolžinah LED trakov pogosto priporočljivo uporabiti vzporedno povezavo, kot smo že opisali zgoraj.
LED trakovi pixel ali "magic" so posebna vrsta LED trakov, ki omogočajo individualno nadzorovane svetlobne elemente (pixle) na traku. To pomeni, da lahko vsak posamezen LED element na traku prikaže različno barvo in svetlost, kar omogoča ustvarjanje dinamičnih svetlobnih učinkov, vzorcev in animacij.
Razlike med LED trakovi pixel oziroma magic in drugimi običajnimi LED trakovi so:
Individualni nadzor:
Pri običajnih LED trakovih so vsi LED elementi na traku povezani in nadzorovani skupaj, kar pomeni, da vsi prikazujejo isto barvo in svetlost hkrati.
LED trakovi pixel omogočajo vsakemu posameznemu LED elementu, da deluje neodvisno, kar omogoča bolj kompleksne in prilagodljive svetlobne učinke.
Dinamične animacije:
LED trakovi pixel omogočajo ustvarjanje dinamičnih animacij, vzorcev in učinkov, saj lahko posamezni pixli na traku spreminjajo barvo in svetlost neodvisno drug od drugega.
Programabilnost:
Večina LED trakov pixel ima možnost programiranja, kar pomeni, da lahko ustvarjalci sami določijo, kako naj se obnašajo posamezni pixli na traku. To omogoča ustvarjanje prilagojenih svetlobnih učinkov.
Večja kompleksnost:
Zaradi individualnega nadzora in programabilnosti so LED trakovi pixel bolj primerni za projekte, ki zahtevajo kompleksnejše svetlobne učinke in animacije.
Uporabljajo se v različnih aplikacijah, kot so osvetlitev prostorov, umetniški projekti, gledališke predstave, koncerti in druge zabavne dogodke, kjer je potrebna dinamična in prilagodljiva svetloba.
Montaža, spajkanje in napajanje LED trakov pixel so ključni koraki pri ustvarjanju funkcionalnih svetlobnih projektov. Tu je nekaj splošnih smernic glede teh procesov:
Montaža:
LED trakove pixel je mogoče montirati na različne površine. Na traku pogosto najdete lepilni sloj, ki olajša pritrditev na različne površine, kot so stene, stropi, pohištvo ali okenske police.
Pomembno je, da so trakovi postavljeni tako, da se dobro razporedijo svetlobni učinki, ki jih želite doseči.
Spajkanje:
Spajkanje je potrebno, če želite povezati več kosov LED trakov ali dodati dodatne funkcije, kot so kontrolerji.
Uporabljajte kakovostno spajkalno opremo in pravilno tehniko spajkanja. Pazite, da so spajke čiste in trdne, da zagotovite zanesljivo povezavo.
Napajanje:
Preverite tehnične specifikacije LED trakov in upoštevajte priporočila za napajalnik. LED trakovi pixel lahko zahtevajo določeno napetost in tok, zato mora biti napajalnik ustrezno dimenzioniran.
Pri večjih projektih uporabite ojačevalnike ali razdelilnike, da zagotovite enakomerno napajanje vsem delom LED trakov.
Kontrolerji:
LED trakove pixel običajno upravljate s pomočjo kontrolerjev, ki so lahko povezani s krmilno enoto ali računalnikom. Preverite, ali kontroler podpira vaše potrebe glede programabilnosti in funkcionalnosti.
Varovanje pred pregrevanjem:
Poskrbite, da so LED trakovi ustrezno hlajeni, še posebej, če delujejo na visoki svetlobi ali so vgrajeni v omejenem prostoru. Pregrevanje lahko vpliva na življenjsko dobo LED trakov.
Varovanje pred vodo:
Če LED trakove uporabljate na prostem ali v vlažnih okoljih, poskrbite, da so vodoodporni ali jih zaščitite s primerenimi ohišji.
Preden začnete s projektom, natančno preberite navodila proizvajalca LED trakov in drugih komponent, ki jih uporabljate, ter sledite smernicam za varno in učinkovito montažo, spajkanje in napajanje.
Pravilna vezava krmilnikov z LED trakovi 12V in 24V za daljše dolžine.
Tu vam predstavljamo enega od naprednih Miboxer krmilnikov, zasnovanih za upravljanje daljših LED trakov. S skupno izhodno zmogljivostjo do 15 A omogoča zanesljivo delovanje tudi pri večjih obremenitvah, kar ga naredi idealnega za dolge LED trakove in zahtevnejše svetlobne instalacije.
RGBW LED Strip Controller model FUT044 je napreden krmilnik, zasnovan za popolno prilagajanje osvetlitve RGBW LED trakov. Omogoča enostavno upravljanje barv, svetlosti in ustvarjanje unikatnih svetlobnih efektov, kar je idealno za dekorativno in ambientalno razsvetljavo v vašem domu, pisarni ali na dogodkih.
Ključne lastnosti:
- Široka združljivost: Deluje z LED trakovi na napetosti 12 V ali 24 V, kar omogoča uporabo z različnimi sistemi osvetlitve.
- Močan izhod: Podpira do 6 A na kanal in skupno največjo moč 15 A, kar zagotavlja stabilno delovanje tudi pri dolgotrajni uporabi.
- Oddaljen nadzor: Upravljajte osvetlitev na razdalji do 30 metrov s pomočjo brezžičnih signalov.
- Natančna kontrola: Podpora za common anode (skupna anoda) omogoča zanesljivo povezavo in enostavno upravljanje.
- Kompaktna zasnova: Dimenzije 37 × 28 × 97 mm omogočajo diskretno namestitev kjerkoli, ne da bi zavzel veliko prostora.
- Vzdržljivost v vseh pogojih: Zasnovan za delovanje v temperaturnem območju od -20 °C do 60 °C, primeren za različna okolja.
Uporaba:
Krmilnik FUT044 je idealen za:
- Prilagajanje osvetlitve v dnevnih sobah, spalnicah ali kuhinjah.
- Ustvarjanje posebnih ambientov v hotelih, restavracijah in trgovinah.
- Poudarjanje detajlov na dogodkih, zabavah in predstavitvah.
Z RGBW LED Strip Controllerjem FUT044 lahko preprosto ustvarite svetlobno vzdušje, ki se popolnoma prilagaja vašim željam. Preprosta namestitev, brezžično upravljanje in zmogljive funkcije vam omogočajo, da svetloba postane ključni element vašega prostora.
Kako pravilno združiti krmilnik, napajalnik in LED trak v neki povpračni porabi 16W v daljši dolžini (npr.: do 20m v eni liniji).
1. Poraba LED traku
LED trak z močjo 16 W/m in dolžino 20 m bo imel skupno porabo:
Pri napetosti 24 V bo skupni tok:
To pomeni, da vaš napajalnik z izhodno močjo 24 V, 14,4 A zadostuje za napajanje celotnega LED traku, saj zagotavlja nekoliko več toka, kot je potrebno.
2. Specifikacije krmilnika
Krmilnik FUT044 ima največji tok:
- 6 A na kanal (skupaj do 15 A).
LED trak RGBW ima štiri kanale (R, G, B in W), kar pomeni, da bo tok razdeljen med te kanale. Če vsak kanal povprečno porabi 3,33 A (13,33 A ÷ 4), krmilnik zlahka podpira to konfiguracijo, saj ne presega omejitve 6 A/kanal ali skupne omejitve 15 A.
3. Dolžina traku in napajalna napetost
Pri LED trakovih daljših od 5 m lahko pride do padca napetosti, kar lahko povzroči neenakomerno osvetlitev. Da bi to preprečili:
- Napajalnik povežite na več točkah vzdolž traku (npr. na vsakih 5 m).
- Če je trak deljen na več segmentov, vsakega povežite neposredno s krmilnikom.
4. Priključitev na krmilnik
Krmilnik FUT044 podpira common anode povezavo, zato je pomembno pravilno priključiti trak:
- Anodo traku (pozitivni pol) povežite z + na krmilniku.
- Posamezne kanale (R, G, B in W) povežite na ustrezne izhodne priključke krmilnika.
Zaključek
Da, vaš RGBW LED trak (24 V, 16 W/m, 20 m) lahko deluje z FUT044 krmilnikom, če:
- Uporabite ustrezen napajalnik (24 V, 14,4 A).
- Pazite na enakomerno napajanje traku (priključite napajanje na več točkah).
- Skupna poraba traku ne preseže specifikacij krmilnika.
Slikovni prikaz napajanja in uporabe krmilnika za daljše dolžine traku.
Dobrodošli v svetu vrhunskih LED trakov, kjer se inovacija, kakovost in funkcionalnost združujejo v popolno svetlobno izkušnjo. Pri podjetju SuperStrela.com smo predani ponujanju najboljših rešitev v svetu LED tehnologije. Z dolgoletnimi izkušnjami in strastjo do vrhunske osvetlitve smo postali sinonim za zanesljivost in kakovost v industriji LED trakov.
Nudimo širok spekter LED trakov, prilagojenih vašim specifičnim potrebam. Ne glede na to ali gre za osvetlitev vašega doma, poslovnega prostora ali specializiranega projekta, smo tu, da vam zagotovimo visoko učinkovite in prilagodljive rešitve. Z našimi izdelki boste odkrili novo raven svetlobne inovativnosti.
Za nas je ključno, da se vsak izdelek odlikuje po visoki kakovosti, trajnosti ter energetski učinkovitosti. Zato sodelujemo s priznanimi proizvajalci in redno nadgrajujemo našo ponudbo glede na najnovejše tehnološke trende. Naša ekipa strokovnjakov vam je vedno na voljo za svetovanje in pomoč pri izbiri prave rešitve za vaše potrebe.
Pri SuperStrela.com smo ponosni na naše dolgoletne stranke, ki zaupajo našim izdelkom in storitvam. Skupaj gradimo osvetljeno prihodnost, kjer kakovost in inovacije odpirajo vrata novim svetlobnim dimenzijam. Dobrodošli v našem svetu LED trakov, kjer ustvarjamo osvetlitev po vaši meri!
Smo vodilno podjetje na trgu dobave in prodaje LED trakov, kar nam je v letih delovanja omogočilo, da smo pridobili obsežno strokovno znanje na tem področju. V tej luči z zaupanjem izpostavljamo, da so naši LED trakovi v vrhu glede kakovosti v primerjavi z drugimi ponudniki na trgu. Naša prednost sega še dlje - že od samega začetka našega obstoja leta 2006 vzpostavljamo vsakodnevni stik s proizvajalcem trakov. Ta neposredna povezava nam omogoča, da LED trakove prilagodimo natančno po željah stranke in jih dostavimo v izjemno kratkem času. S tem vam zagotavljamo najvišjo kakovost in prilagojeno rešitev za vaše potrebe v zvezi z LED trakovi.
Morda ste že slišali za LED trakove, vendar pa vam želimo razložiti, kako lahko ta čudovit izdelek spremeni vaš prostor na način, ki ga morda niste pričakovali.
Kaj Je LED Trak?
LED trak je tanka, prožna vrsta razsvetljave, ki je opremljena z majhnimi svetlečimi diodami. Te diode so energetsko učinkovite in dolgotrajne, kar pomeni, da vam bodo LED trakovi zagotovili svetlo in kakovostno osvetlitev za dolgo časa.
Kje in Zakaj Uporabljati LED Trak?
Ambientalna Razsvetljava: LED trakovi so odlični za ustvarjanje prijetne atmosfere v prostoru. Postavite jih v kuhinji, dnevni sobi ali spalnici, da boste lahko prilagajali svetlobo glede na vaše razpoloženje.
Poudarjanje Detajlov: S pomočjo LED trakov lahko poudarite arhitekturne detajle vašega prostora, kot so stropni nosilci, stopnice ali police. To ustvari edinstveno vizualno dimenzijo.
Osvetlitev Delovnih Prostorov: V vaši pisarni, delavnici ali kuhinji potrebujete svetlobo, ki olajša opravila in povečuje produktivnost. LED trakovi nudijo močno in enakomerno razsvetljavo.
Notranja in Zunanja Uporaba: Ker so LED trakovi vodoodporni, jih lahko uporabite tako v notranjih kot zunanjih prostorih. To pomeni, da lahko svoje prostore osvetlite na popolnoma nov način.
Enostavna Namestitev in Prilag
