Univerzalno daljinsko centralno zaklepanje 2x daljinec 12V / keyless sistem KE21
Model KE21 je popolnoma univerzalni krmilnik, ki je primeren za uporabo s katero koli vrsto centralnega zaklepanja v katerem koli avtomobilu. KE14 je sistem za dostop do vozila brez ključa s prenosom kode za spreminjanje, ki zagotavlja visoko varnost.
| Šifra | 20881 |
|---|---|
| Barva | Črna |
| Električna napetost | DC 12V |
| garancija | Garancijski rok za izdelek je 12 mesecev. |
Elektronska ključavnica / keyless sistem KE21 je sistem za dostop do vozila brez ključa s prenosom kode za spreminjanje, ki zagotavlja visoko varnost. Šifriran prenos preprečuje nepooblaščenim osebam skeniranje kode in prerez daljinskega upravljalnika ali podvojitev daljinskega upravljalnika. Sistem je opremljen s konfiguracijo relejnih izhodov, ki jo izbere monter (nadzor teže, plus, pnevmatski pogoni ali neposredno).
Model KE14 je popolnoma univerzalni krmilnik, ki je primeren za uporabo s katero koli vrsto centralnega zaklepanja v katerem koli avtomobilu.

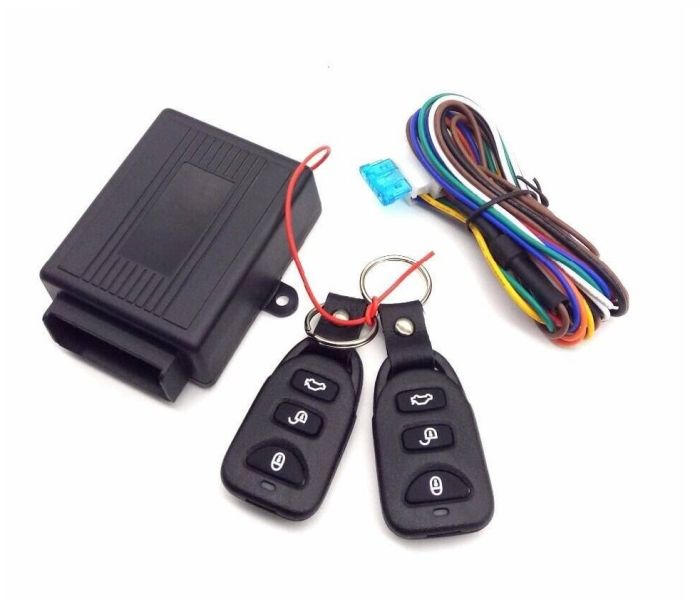

Komplet vključuje:
-
centralno enoto,
-
2x upravljalnik
-
povezovalne kable
Šifra Izdelka: 20699
LASTNOSTI IZDELKA:
-
Vklop / izklop / tihi vklop / ponovni vklop
-
Alarm z identifikacijsko kodo, protinapad (prekinjen zagon motorja)
-
Avtomatski sistem centralnega zaklepanja vrat
-
Signalizacija odprtih vrat - Funkcija: poiščite vozilo / pokličite pomoč
-
Odpiranje prtljažnika (+/- neobvezno)
-
Zapiranje odprtih oken
-
LED
-
Električno centralno zaklepanje
-
Samodejen vklop (možnost izklopa)
-
Nadzor plusa ali mase
-
Sprememba kode daljinskega upravljalnika in nadzorne plošče
Tehnične specifikacije:
-
Poraba: 10 mA
-
Napajanje: 12V
-
Daljinski upravljalnik – baterijsko napajanje 6V–12V
-
Frekvenca daljinskega upravljalnika: 433 MHz
-
Delovna frekvenca: 433 MHz
Univerzalni Keyless sistem KE21 12V je praktična rešitev za vozila, ki nimajo tovarniškega daljinskega centralnega zaklepanja ali kadar želimo obstoječemu centralnemu zaklepanju dodati upravljanje z daljincem.
Komplet vključuje centralni krmilni modul in dva daljinska upravljalnika, s katerima lahko vozilo preprosto zaklenete ali odklenete na daljavo.
Sistem deluje na 12 V napetosti in je namenjen uporabi v avtomobilih ter drugih vozilih z ustreznim električnim sistemom.
KE21 ima več priključkov, ki omogočajo prilagoditev različnim izvedbam centralnega zaklepanja. Šest krmilnih žic centralnega zaklepanja omogoča relejno povezavo z različnimi tipi sistemov, kot so negativno proženje, pozitivno proženje ali določene izvedbe z reverziranjem polaritete.
Ker se način centralnega zaklepanja razlikuje glede na znamko, model, letnik in opremo vozila, je potrebno pred priklopom preveriti električno shemo vozila oziroma z multimetrom določiti način proženja zaklepanja in odklepanja.
Poleg osnovne funkcije ima KE21 tudi dodatne izhode.
Vijolična žica je namenjena izhodu za parkirne luči oziroma smernike. Tako lahko sistem ob zaklepanju in odklepanju vozila izvede tudi svetlobno potrditev.
Roza žica predstavlja negativni izhod za zapiranje oziroma dvig električnih stekel. Funkcijo je možno uporabiti samo pri vozilih oziroma dodatnih modulih, ki podpirajo takšen način krmiljenja.
Oranžna žica je namenjena funkciji odpiranja prtljažnika. Osnovna shema navaja negativni 12 V izhod, pri določenih izvedbah oziroma konfiguracijah pa je možna tudi drugačna povezava.
Za napajanje modula je namenjena rdeča žica +12 V, medtem ko se črna žica priključi na maso oziroma negativni pol vozila. Priporočljivo je, da se napajalni vod zaščiti z ustrezno varovalko.
Sistem ima tudi notranjo tipko oziroma funkcijo Learning switch, ki je namenjena učenju oziroma povezovanju daljinskih upravljalnikov z glavnim modulom.
Pri montaži je zelo pomembno, da se pred priklopom določi dejanski način centralnega zaklepanja vozila. Napačen priklop pozitivnega ali negativnega impulza lahko povzroči nepravilno delovanje ali poškodbo elektronskega sistema vozila.
Pred montažo priporočamo odklop negativnega pola akumulatorja. Vse električne spoje je potrebno kakovostno povezati in izolirati, krmilni modul pa namestiti na suho mesto, zaščiteno pred vodo, visoko temperaturo in gibljivimi deli vozila.
KE21 je univerzalni sistem centralnega zaklepanja, zato ena sama vezalna shema ne more veljati za vsa vozila. Priklop je treba vedno prilagoditi konkretni električni napeljavi vozila.
Osnovne lastnosti
- univerzalni sistem daljinskega centralnega zaklepanja
- napajanje DC 12V
- 2 daljinska upravljalnika
- zaklepanje vozila
- odklepanje vozila
- izhod za smernike oziroma parkirne luči
- možnost zapiranja električnih stekel
- možnost odpiranja prtljažnika
- univerzalni relejni izhodi centralnega zaklepanja
- Learning funkcija za povezovanje daljincev
- primerno za različne tipe 12V vozil

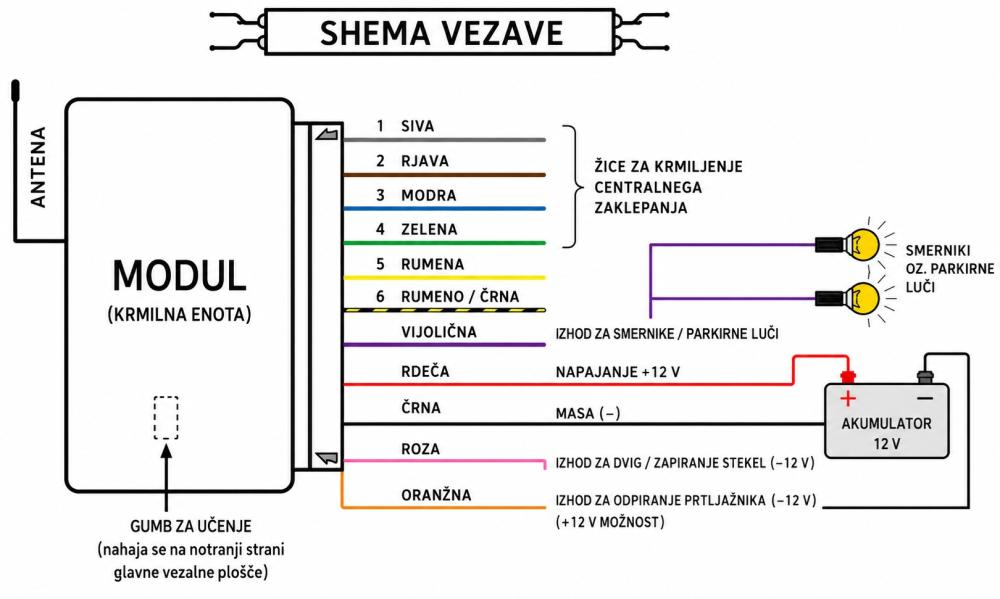

Priključki po originalni shemi
Rdeča: +12 V napajanje
Črna: masa / negativni pol
Vijolična: izhod za smernike oziroma parkirne luči
Roza: negativni izhod za zapiranje stekel
Oranžna: izhod za odpiranje prtljažnika
Siva, rjava, modra, zelena, rumena, rumeno-črna: krmilne žice centralnega zaklepanja
Pomembno
Šest žic centralnega zaklepanja je namenjenih relejni prilagoditvi različnim sistemom centralnega zaklepanja. Pred priklopom je potrebno določiti, kateri kontakti predstavljajo ustrezne relejne priključke in kakšen tip proženja uporablja vozilo.
Izdelka ne priklapljajte neposredno na električno napeljavo vozila brez predhodne meritve in preverjanja sistema centralnega zaklepanja.
Montažo priporočamo osebam z ustreznim znanjem avtoelektrike.
