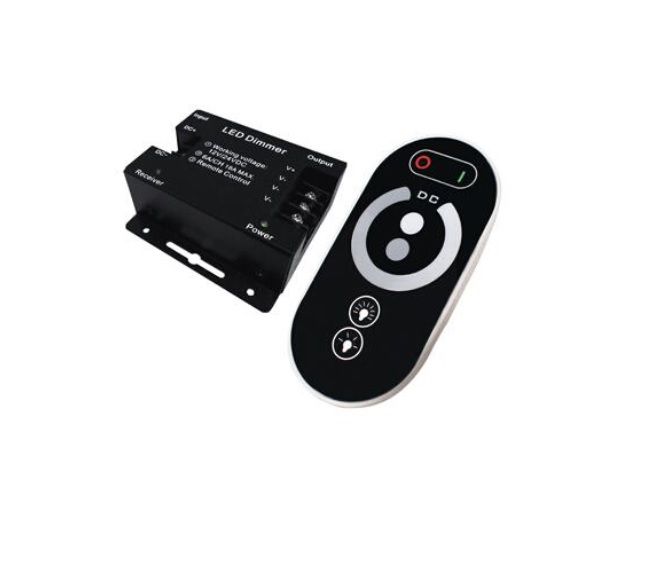

Radiofrekvenčni zatemnilnik / dimmer / LED / DC5-24V / 30A
Zatemnilnik za LED svetila s funkcijo dotikajočega se daljinca
Zatemnilnik za LED svetila je napreden kontrolni sistem, namenjen prilagajanju svetilnosti enobarvnih LED trakov. Glavna funkcionalnost zatemnilnika se doseže s pomočjo priloženega daljinca na dotik (touch), kar omogoča enostavno in intuitivno upravljanje osvetlitve vašega prostora.
| Šifra | 22481 |
|---|---|
| Max izhodna moč | 12V<360W,24V<720W |
| Električna napetost | DC5-24V |
| Električni tok ( A ) | 30A |
| Dimenzija | Sprejemnik: 80mm x 85mm x 35mm, Daljinec: 115mm x 55mm x 23mm |
| Možnost zatemnitve | Da |
| Barva ohišja | Črna |
| Material | Aluminij |
| garancija | Garancijski rok za izdelek je 12 mesecev. |
| Posebnost | Zatemnilno |
Enostavno upravljanje s prstom: Daljinec na dotik omogoča uporabniku, da preprosto prilagodi svetilnost LED traku s pomočjo lahkega dotika. Ta napredna funkcija omogoča natančno prilagajanje svetlobe glede na vaše želje in potrebe.
Večnapetostna združljivost: Zatemnilnik deluje pri različnih napetostih, vključno z DC5V, 12V in 24V, kar omogoča prilagodljivost pri povezovanju z različnimi LED trakovi. Maksimalni tok znaša 30A, kar omogoča zanesljivo in učinkovito delovanje tudi pri večjih obremenitvah.
Enobarvna LED osvetlitev: Namenjen je izključno enobarvnim LED trakom, kar zagotavlja enostavnost uporabe in fokus na prilagajanju svetlosti brez kompromisov.
Prilagodljivost svetlosti: Z možnostjo prilagajanja svetlosti omogoča zatemnilnik ustvarjanje različnih ambientov v prostoru. Od bolj subtilne osvetlitve do svetlejših in bolj energičnih svetlobnih scenarijev.
Zmogljivost: Zmogljivostjo do 30A je zatemnilnik z daljincem zasnovan za zanesljivo delovanje in dolgotrajno uporabo. Materiali visoke kakovosti zagotavljajo odpornost na obrabo in trajnost izdelka.
Enostavna namestitev: Zatemnilnik je enostaven za namestitev in povezavo s kompatibilnimi LED trakovi. Priložena navodila vam bodo pomagala hitro in enostavno nastaviti sistem.
Z zatemnilnikom za LED svetila s funkcijo dotikajočega se daljinca boste imeli popoln nadzor nad osvetlitvijo svojega prostora, ustvarili različne svetlobne razpoloženja ter hkrati uživali v enostavni in prilagodljivi uporabi.
NAVODILA ZA UPORABO
Radiofrekvenčni LED zatemnilnik (Dimmer) DC 5–24 V / 30 A
1. Splošni opis
Radiofrekvenčni LED zatemnilnik je namenjen regulaciji svetilnosti nizkonapetostnih LED svetil in LED trakov, ki delujejo na enosmerni napetosti (DC) od 5 V do 24 V. Krmiljenje poteka brezžično preko RF daljinskega upravljalnika, kar omogoča enostavno in udobno upravljanje svetlosti.
Zatemnilnik je primeren za uporabo v stanovanjskih, poslovnih in industrijskih okoljih, kjer je potrebna zanesljiva in natančna regulacija LED osvetlitve.
2. Tehnične specifikacije
-
Delovna napetost: DC 5–24 V
-
Največji tok: do 30 A (skupno)
-
Največja moč:
-
5 V: do 150 W
-
12 V: do 360 W
-
24 V: do 720 W
-
-
Tip krmiljenja: PWM (pulzno-širinska modulacija)
-
Vrsta LED: enobarvni LED trakovi / LED moduli (common anode)
-
Brezžično upravljanje: RF daljinski upravljalnik
-
Delovna temperatura: -20 °C do +60 °C
3. Varnostna opozorila
-
Napravo priklapljajte izključno na enosmerno napetost (DC).
-
Ne prekoračite nazivne napetosti in maksimalnega toka.
-
Pred priklopom izklopite napajanje.
-
Poskrbite za ustrezno prezračevanje in hlajenje pri večjih obremenitvah.
-
Naprava ni primerna za uporabo v vlažnih ali eksplozijsko nevarnih okoljih.
4. Opis priključkov
Vhod (Input)
-
DC+ – pozitivni pol napajanja (anoda)
-
DC− – negativni pol napajanja (katoda)
Izhod (Output)
-
V+ – skupna pozitivna anoda za LED obremenitev
-
V− (CH1–CH4) – negativni izhodi (katode) za LED trakove ali module
Opomba: Zatemnilnik deluje po principu common anode (skupna anoda).
5. Priklop naprave
-
Napajalnik DC (5–24 V) priključite na vhod DC+ in DC−.
-
Pozitivni vod LED traku priključite na V+.
-
Negativni vod LED traku priključite na enega izmed izhodov V−.
-
Preverite pravilnost polaritete.
-
Vklopite napajanje.
6. Delovanje in upravljanje
-
Zatemnilnik se upravlja z RF daljinskim upravljalnikom.
-
Omogočeno je:
-
vklop / izklop
-
zatemnjevanje in svetlenje
-
postopna regulacija svetlosti
-
-
Signal RF deluje tudi brez neposredne vidne linije med daljincem in sprejemnikom.
7. Seznanjanje (pairing) daljinskega upravljalnika
-
Izklopite napajanje zatemnilnika.
-
Ponovno vklopite napajanje.
-
V 3–5 sekundah pritisnite tipko ON ali ustrezno funkcijsko tipko na daljincu.
-
LED osvetlitev bo potrdila uspešno seznanitev.
8. Odpravljanje težav
| Težava | Možen vzrok | Rešitev |
|---|---|---|
| LED ne sveti | Napačna polariteta | Preverite priklop + / − |
| Utripanje LED | Preobremenitev | Zmanjšajte obremenitev |
| Daljinec ne deluje | Ni seznanjen | Ponovite postopek seznanitve |
| Zatemnjevanje neenakomerno | Neustrezen napajalnik | Uporabite stabiliziran DC napajalnik |
9. Vzdrževanje
-
Naprava ne zahteva posebnega vzdrževanja.
-
Občasno preverite priključke.
-
Napravo čistite le s suho krpo.
- Po potrebi menjajte in pregledujte baterije
10. Opombe
-
Namenjeno izključno za enobarvne LED sisteme.
-
Ni primerno za AC LED svetila ali RGB LED trakove brez ustreznega krmilnika.
