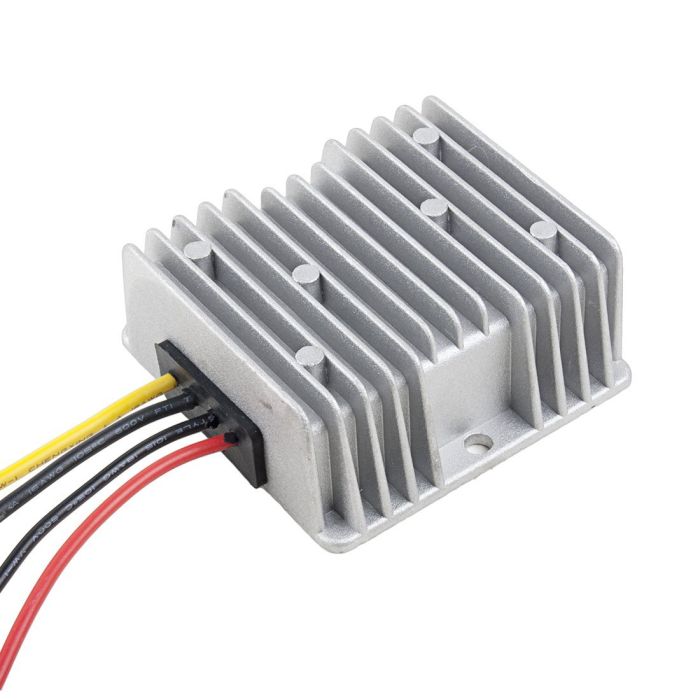

Pretvornik električne napetosti DC9-35V / DC24V 5A (stabilizator napetosti) je elektronska naprava, ki se uporablja za pretvorbo napetosti enosmernega toka (DC) iz širšega vhodnega območja (v tem primeru od 9V do 35V) na stabilno izhodno napetost 24V z največjim tokom 5A.
Naprava sprejme nestabilno ali različno vhodno DC napetost (npr. iz akumulatorja, sončne celice, avtomobilskega sistema ipd.).
Nato jo pretvori v stalno in stabilno napetost 24V, ki je primerna za napajanje naprav, ki zahtevajo točno to napetost.
Praktična uporaba:
Uporablja se za napajanje naprav, ki potrebujejo 24V, npr. industrijska elektronika, LED trakovi, releji, PLC sistemi, merilne naprave itd.
Pogosto se uporablja v avtomobilih, tovornjakih, sončnih sistemih, električnih kolesih in drugih sistemih, kjer je vhodna napetost lahko spremenljiva ali neustrezna.
Primer uporabe:
Imaš baterijo, ki daje napetost med 12V in 36V (odvisno od stanja napolnjenosti), a želiš napajati napravo, ki zahteva natančno 24V. Ta pretvornik bo poskrbel, da bo naprava vedno dobila točno 24V, ne glede na to, ali vhod variira med 9 in 40V.
Tehnične značilnosti:
Vhodna napetost: 9–35V DC
Izhodna napetost: 24V DC (stabilna)
Največji tok: 5A (kar pomeni max moč 120W)
Stabilizator napetosti: pomeni, da ščiti priključene naprave pred poškodbami zaradi prenizke ali previsoke napetosti
Navodila za priklop DC–DC pretvornika
Priklop napajanja
Vhod (Input):
Rdeča žica → +VIN (pozitivni pol, npr.: 36–48 V DC)
Črna žica → –VIN (negativni pol napajanja)
Izhod (Output):
Rumena žica → +VOUT (pozitivni pol, npr.: 12V ali 24 V DC)
Črna žica → –VOUT (negativni pol porabnika)
Pomembna opozorila
Pred priklopom preveri polariteto napajanja – napačna povezava lahko poškoduje pretvornik.
Ne preobremeni izhoda – preveri nazivni tok in moč pretvornika.
Poskrbi za ustrezno hlajenje, saj se pretvornik pri delovanju segreva.
Ne priklapljaj ali odklapljaj kablov pod napetostjo.
Preverjanje delovanja
Po pravilni priključitvi izmeri izhodno napetost z voltmetrom. Če pretvornik pravilno deluje, mora biti izhodna napetost stabilna. Npr: pri 12V ali 24 V DC.
NAVODILA ZA UPORABO IN VARNO MONTAŽO LED NAPAJALNIKA
Zahvaljujemo se vam za nakup našega izdelka. Pred uporabo natančno preberite ta navodila, da zagotovite varno in pravilno delovanje naprave.
1. Splošne informacije in namen uporabe
Napajalnik je namenjen pretvorbi omrežne napetosti (230V) v nizko napetost (12V ali 24V DC), primerno za napajanje LED trakov in drugih LED svetil. Izdelek je skladen z evropskimi standardi CE in RoHS.
2. Tehnične specifikacije
Vhodna napetost: 220–240V AC,50/60Hz
Izhodna napetost: DC 12V ali 24V 48V (odvisno od modela – preverite nalepko na izdelku)
Vrsta napajanja: Konstantna napetost (CV - Constant Voltage)
Zaščitni razred: Razred II (naprava z dvojno izolacijo, ne potrebuje ozemljitve, razen če je na ohišju označeno drugače)
Stopnja zaščite: Navedena na embalaži/izdelku (npr. IP20 za suhe prostore ali IP67 za vlažne prostore).
3. Pomembna varnostna opozorila
OPOZORILO: Montažo naj izvede strokovno usposobljena oseba (električar) v skladu z veljavnimi predpisi o električnih inštalacijah.
Nevarnost udara: Pred kakršnim koli posegom ali vezavo obvezno izklopite glavno varovalko v električni omarici.
Obremenitev: Skupna moč priključenih LED trakov ne sme presegati nazivne moči napajalnika. Priporočamo uporabo 80% nazivne moči (npr. za 60W napajalnik uporabite do 48W LED traku) za zagotovitev stabilnosti in daljše življenjske dobe.
Prezračevanje: Napajalnika ne nameščajte v tesne, neprezračene prostore ali v bližino virov toplote. Ne prekrivajte ga s toplotno izolacijo.
Vlaga: Napajalniki z zaščito IP20 niso vodoodporni in se smejo uporabljati le v suhih zaprtih prostorih.
4. Navodila za montažo in vezavo
Preverjanje: Prepričajte se, da se izhodna napetost napajalnika ujema z zahtevami LED traku.
Priklop porabnika (SEC / Output): Povežite žice LED traku na izhodno stran napajalnika. Pazite na pravilno polariteto:
+ (plus): Običajno rdeča ali rjava žica.
- (minus): Običajno črna ali modra žica.
Priklop na omrežje (PRI / Input): Povežite napajalni kabel na vhodno stran napajalnika:
L (Line): Faza (rjava ali črna žica).
N (Neutral): Nevtralni vodnik (modra žica).
Preizkus: Po končani vezavi ponovno vklopite varovalko in preverite delovanje.
5. Vzdrževanje in čiščenje
Naprava ne potrebuje posebnega vzdrževanja. Čistite jo le ob izklopljeni napetosti s suho in mehko krpo. Odpiranje ohišja ali poseganje v notranjost naprave je prepovedano in izniči garancijo.
6. Odstranjevanje in varovanje okolja (OEEO)
Simbol prečrtanega smetnjaka pomeni, da izdelka po koncu njegove življenjske dobe ne smete odvreči med gospodinjske odpadke. Skladno z zakonodajo o odpadni električni in elektronski opremi (OEEO) ste dolžni izdelek oddati na pooblaščenem zbirnem mestu ali ga ob nakupu novega vrniti trgovcu.
