Barvni TFT LCD avto zaslon (4,3 inče) za kamero za vzvratno vožnjo

Lastnosti

• Avtomatski preklop na kamero ob vzvratni vožnji in povratek na osnovni prikaz po zaključku manevra.

• Podpora prikaza črt oddaljenosti (odvisno od kamere).

• Samodejni izklop zaslona po daljšem času neuporabe.

• Preprosta montaža z vrtljivim oziroma premičnim nosilcem.

• Nizka poraba energije.

• Brez vgrajenega zvočnika.

• Podpora za PAL in NTSC video standard.

Priporočene kamere (ločeno na voljo)

• Barvna mini kamera za vzvratno vožnjo

• Barvna kamera s pokrovom in IR osvetlitvijo

• Vgradna barvna mini kamera

• Vgradna barvna mini IR kamera

Tehnični podatki

Naziv artikla: Barvni TFT LCD zaslon za kamero za vzvratno vožnjo
Električna poraba: 2 W
Ločljivost: 480 × 272 px
Vhodna napetost: DC 9–15 V (standardno DC 12 V)
Delovna temperatura: –20 °C do +80 °C
Dimenzije brez nosilca: 120 × 75 × 20 mm (s stojalom 40 mm)

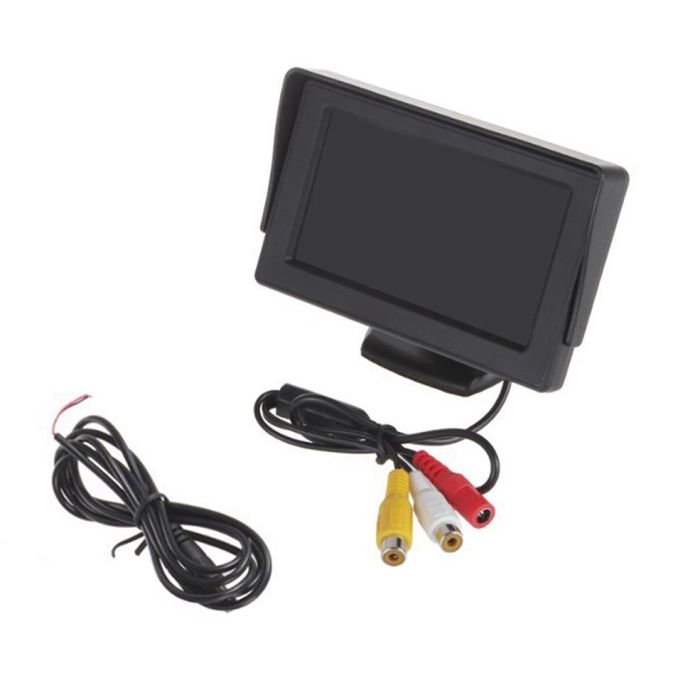

Paket vsebuje

• 4,3-palčni barvni TFT-LCD zaslon

• Napajalni kabel (DC 12 V)

• Vrtljiv/premični nosilec

• Dodatni montažni material (dvojni lepilni trak)

Za namestitev ni potrebno dodatno orodje.

Navodila za montažo

1. Izbira mesta namestitve zaslona

Zaslon namestite na ravno in vidno površino, ki ne ovira voznikovega pogleda. Vrtljiv nosilec omogoča optimalno nastavitev kota.

2. Priprava kamere

Kamera ni priložena. Namestite jo na ustrezno mesto, običajno v bližini registrske tablice ali v odbijaču. Usmerite jo tako, da zagotavlja dober pregled in pravilen prikaz črt oddaljenosti (če kamera to omogoča).

3. Napajalna povezava

Zaslon priključite na 12 V vir napajanja v vozilu. Najpogosteje se poveže z napajanjem vzvratnih luči, kar omogoča samodejni vklop pri vzvratni prestavi.

4. Video povezava

Video kabel iz kamere priključite na RCA vhod zaslona. Če uporabljate dodatne video naprave, priključite ustrezne vhode.

5. Pritrditev zaslona

Zaslon pritrdite s priloženim nosilcem in dvojnim lepilnim trakom ali vijaki. Poskrbite, da je nosilec stabilen.

6. Preizkus sistema

Preverite:

• samodejni vklop slike ob vzvratni vožnji;

• pravilnost prikaza črt oddaljenosti;

• delovanje v PAL ali NTSC načinu, glede na kamero.

Dodatni nasveti

• Kable speljite neopazno, da ne ovirajo upravljanja vozila.

• Spojne dele kablov ustrezno zaščitite.

• Pred končno montažo preizkusite vse funkcije sistema.

Opozorila

• Montažo izvajajte v suhem in varnem okolju.

• Če niste prepričani o pravilni priključitvi, se posvetujte s strokovnjakom.
