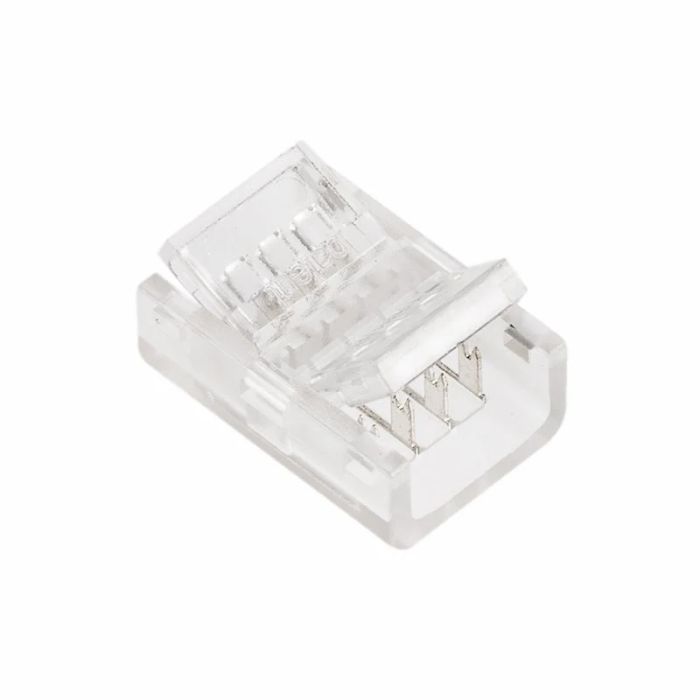

8 mm 4-polni RGB spojni konektor za LED trak – trak na trak
8 mm 4-polni RGB spojni konektor omogoča hitro in neposredno povezovanje dveh RGB LED trakov brez spajkanja in brez dodatnega povezovalnega kabla.
Namenjen je 8 mm širokim RGB LED trakovom s 4 kontaktnimi površinami, običajno označenimi kot +, R, G in B.
Na vsako stran konektorja se vstavi en RGB LED trak, kar omogoča izdelavo kompaktnega in urejenega ravnega spoja trak–trak.
Štirje kontakti omogočajo prenos skupnega napajanja ter kanalov za rdečo (R), zeleno (G) in modro (B) svetlobo, zato RGB funkcije ostanejo ohranjene tudi preko spoja.
Pri montaži je pomembno pravilno poravnati vse štiri kontakte obeh LED trakov in povezati + → +, R → R, G → G in B → B.
Konektor je praktičen za podaljševanje RGB LED trakov, povezovanje odrezanih segmentov, popravila ter izdelavo LED razsvetljave v pohištvu, profilih, vitrinah in drugih prostorih.
8 mm 4-pin RGB konektor trak–trak predstavlja hitro in praktično rešitev za povezovanje dveh kompatibilnih RGB LED trakov brez uporabe spajkalnika.
| Šifra | 24287 |
|---|---|
| Vodotesna zaščita | IP65 |
8 mm 4-polni RGB spojni konektor je praktična rešitev za hitro in neposredno povezovanje dveh RGB LED trakov med seboj. Omogoča povezavo LED trak–trak brez spajkanja, brez dodatnega kabla in brez posameznih vodnikov, zato je primeren za podaljševanje RGB LED razsvetljave, povezovanje odrezanih segmentov ter popravila obstoječih LED inštalacij.
Konektor je namenjen 8 mm širokim RGB LED trakovom s štirimi kontaktnimi površinami, ki so običajno označene kot +, R, G in B.
Neposredna povezava dveh RGB LED trakov
Spojni konektor omogoča povezavo:
8 mm RGB LED trak → 4-polni konektor → 8 mm RGB LED trak
Na vsako stran konektorja se vstavi en RGB LED trak. Ker med trakoma ni dodatnega kabla, je konektor posebej primeren za ravno nadaljevanje LED traku oziroma izdelavo kompaktne povezave med dvema segmentoma.
4-polna povezava za RGB LED trakove
Klasični RGB LED trak uporablja štiri električne kontakte za upravljanje posameznih barvnih kanalov:
- + – skupni pozitivni kontakt,
- R – Red oziroma rdeča,
- G – Green oziroma zelena,
- B – Blue oziroma modra.
Štirje kontakti konektorja omogočajo prenos vseh RGB kanalov med obema LED trakoma, zato lahko po pravilni povezavi še naprej uporabljate vse funkcije kompatibilnega RGB krmilnika.
Razpored kontaktov se lahko med posameznimi LED trakovi razlikuje, zato vedno preverite oznake neposredno na uporabljenem traku.
RGB barve in svetlobni učinki
RGB LED trak omogoča ustvarjanje različnih barv s kombiniranjem rdečega, zelenega in modrega svetlobnega kanala. Z ustreznim RGB krmilnikom lahko izbirate posamezne barve, prilagajate svetlost ter uporabljate različne svetlobne programe in učinke.
Pravilno nameščen 4-pin RGB spojni konektor zagotavlja povezavo vseh štirih kontaktov med obema deloma LED traku.
Hitra montaža brez spajkanja
Ena glavnih prednosti konektorja je možnost povezovanja RGB LED trakov brez spajkalnika.
Namesto spajkanja štirih kontaktov lahko oba pravilno pripravljena LED trakova namestite neposredno v konektor. Kovinski kontakti v notranjosti ustvarijo električno povezavo med kontaktnimi površinami obeh trakov.
To omogoča hitrejšo in bolj praktično montažo, še posebej pri izdelavi večjega števila LED povezav.
Za 8 mm široke RGB LED trakove
Konektor je namenjen RGB LED trakovom širine 8 mm s štirimi kontakti. Pred nakupom vedno preverite dejansko širino in kontaktno razporeditev LED traku.
Samo dejstvo, da ima LED trak štiri kontakte, še ne pomeni nujno popolne mehanske združljivosti. Pomembne so tudi dimenzije kontaktnih površin in izvedba samega traku.
Pravilna povezava kontaktov
Pri namestitvi morata biti oba RGB LED trakova obrnjena v pravilno smer.
Praviloma mora povezava potekati:
+ → +
R → R
G → G
B → B
Pred zapiranjem konektorja preverite oznake na obeh trakovih.
Če so posamezni RGB kanali napačno povezani, se lahko ob izbiri določene barve prižge druga barva oziroma sistem ne bo deloval pravilno.
Idealen za podaljševanje RGB LED trakov
Če želite dva krajša RGB LED trakova združiti v daljšo svetlobno linijo, je 8 mm RGB spojni konektor trak–trak praktična rešitev.
Oba segmenta lahko povežete neposredno, brez vmesnega kabla. Tako dobite kratek in pregleden spoj, primeren predvsem za nadaljevanje LED traku v ravni liniji.
Pri daljših RGB LED inštalacijah je treba upoštevati tudi padec napetosti in največjo priporočeno dolžino napajanja uporabljenega LED traku.
Primeren za popravila RGB LED razsvetljave
Konektor lahko uporabite tudi pri popravilih. Če je posamezen del RGB LED traku poškodovan, ga je mogoče na predvidenih mestih za rezanje odstraniti in uporabna segmenta ponovno povezati, kadar postavitev sistema to omogoča.
Tako lahko določena popravila izvedete brez spajkanja štirih posameznih kontaktov.
Pravilno rezanje LED traku
RGB LED trak vedno odrežite samo na označenem mestu za rezanje.
Rez mora biti raven in čist, vse štiri kontaktne površine pa morajo ostati nepoškodovane. LED traku ne režite skozi LED diode, upore ali druge elektronske komponente.
Pravilno pripravljen konec traku omogoča boljši stik s kovinskimi kontakti konektorja.
Pomemben je dober električni stik
Oba RGB LED trakova morata biti vstavljena dovolj globoko, da se vsi štirje kontakti konektorja pravilno dotikajo kontaktnih površin LED traku.
Slab stik lahko povzroči:
- nedelovanje celotnega LED traku,
- nedelovanje posamezne RGB barve,
- napačno prikazovanje barv,
- utripanje,
- občasno prekinjanje svetlobe.
Po montaži zato vedno preverite rdeči, zeleni in modri kanal posebej.
Uporaba pri pohištveni in dekorativni razsvetljavi
8 mm RGB konektor je primeren za številne LED projekte, med drugim za:
- pohištveno LED razsvetljavo,
- osvetlitev polic in vitrin,
- kuhinjsko razsvetljavo,
- dekorativno osvetlitev,
- ambientalno RGB razsvetljavo,
- osvetlitev stropov in sten,
- igralne in multimedijske prostore,
- poslovne in prodajne prostore,
- različne domače LED projekte.
Uporaba v aluminijastih LED profilih
RGB LED trakovi se pogosto uporabljajo v aluminijastih LED profilih. Konektor je lahko primeren tudi za takšno montažo, vendar je treba preveriti notranje dimenzije profila.
Ohišje konektorja je praviloma širše in višje od samega 8 mm LED traku, zato se morda ne bo prilegalo v vsak ozek LED profil.
Za 12 V in 24 V RGB LED sisteme
Konektor je namenjen električni povezavi kompatibilnih RGB LED trakov in sam ne spreminja napetosti.
Uporabljeni RGB LED trak, napajalnik in RGB krmilnik morajo biti medsebojno napetostno združljivi.
Pri 12 V RGB LED traku uporabite ustrezen 12 V sistem, pri 24 V RGB LED traku pa ustrezen 24 V sistem.
Kaj preveriti pred nakupom?
Pred izbiro konektorja preverite predvsem:
- širino LED traku: 8 mm,
- število kontaktov: 4,
- vrsto LED traku: RGB,
- razpored kontaktov +, R, G in B,
- dimenzije kontaktnih površin,
- debelino LED traku,
- prostor, ki je na voljo za namestitev konektorja.
Ta konektor ni namenjen 2-polnim enobarvnim, 3-polnim CCT, 5-polnim RGBW ali 6-polnim RGB+CCT LED trakovom.
Uporaba z vodoodpornimi RGB LED trakovi
Če ima RGB LED trak silikonsko ali drugo zaščitno plast, preverite, ali ga je mogoče pravilno vstaviti v konektor.
Če je treba zaščitno plast na območju kontaktov odstraniti, to storite previdno. Po odstranitvi zaščite prvotna IP zaščita na mestu spoja brez dodatnega ustreznega tesnjenja ni več zagotovljena.
Praktična rešitev za povezovanje RGB LED trakov
8 mm 4-polni RGB spojni konektor trak–trak je odlična rešitev za hitro in neposredno povezovanje dveh kompatibilnih RGB LED trakov. Omogoča povezovanje brez spajkanja, brez dodatnega kabla in brez štirih posameznih vodnikov, hkrati pa ohranja povezavo vseh RGB kanalov.
Primeren je za podaljševanje RGB LED trakov, popravila, LED profile, pohištveno razsvetljavo, vitrine, police, dekorativno in ambientalno osvetlitev ter druge domače in profesionalne RGB LED inštalacije.
Navodila za uporabo – 8 mm 4-polni RGB spojni konektor LED trak–trak
8 mm 4-polni RGB spojni konektor je namenjen neposrednemu povezovanju dveh RGB LED trakov med seboj brez spajkanja in brez dodatnega kabla. Omogoča povezavo vseh štirih kontaktov +, R, G in B med dvema kompatibilnima 8 mm RGB LED trakovoma.
1. Izključite napajanje
Pred začetkom montaže vedno izključite napajanje LED sistema. LED trakov ne vstavljajte, odstranjujte ali prestavljajte, ko je sistem pod napetostjo.
2. Preverite ustreznost LED trakov
Pred montažo preverite, ali sta oba LED trakova:
- široka 8 mm,
- tipa RGB,
- opremljena s 4 kontaktnimi površinami,
- medsebojno električno združljiva.
RGB LED trakovi so običajno označeni s kontakti +, R, G in B. Razpored kontaktov se lahko med različnimi modeli razlikuje, zato preverite oznake neposredno na traku.
3. LED trakova pravilno odrežite
Oba RGB LED trakova odrežite samo na označenem mestu za rezanje.
Rez naj bo raven in čist. Vse štiri bakrene kontaktne površine morajo ostati nepoškodovane, saj morajo zagotoviti dober stik s kontakti konektorja.
4. Odprite prvo stran konektorja
Previdno odprite pritrdilni pokrov na eni strani konektorja. Pri odpiranju ne uporabljajte prevelike sile, da ne poškodujete prozornega ohišja ali notranjih kovinskih kontaktov.
5. Vstavite prvi RGB LED trak
Prvi 8 mm RGB LED trak vstavite naravnost v konektor in ga potisnite do predvidenega položaja.
Vsi štirje kovinski kontakti konektorja morajo biti pravilno poravnani s kontaktnimi površinami +, R, G in B na LED traku.
6. Zaprite prvo stran
Ko je LED trak pravilno nameščen, pritrdilni del konektorja pritisnite navzdol.
Preverite, ali je LED trak trdno nameščen in se ob rahlem premiku ne izvleče.
7. Namestite drugi RGB LED trak
Na drugi strani konektorja ponovite postopek. Odprite drugi pritrdilni del in vstavite drugi RGB LED trak.
Pred zapiranjem preverite pravilno zaporedje kontaktov:
+ → +
R → R
G → G
B → B
Oba LED trakova morata biti obrnjena v pravilno smer.
8. Zaprite drugo stran
Ko so vsi štirje kontakti pravilno poravnani, zaprite tudi drugo stran konektorja.
Končna povezava mora biti:
RGB LED trak → 4-polni konektor → RGB LED trak
Med obema trakoma ni potreben dodatni povezovalni kabel.
9. Preverite povezavo
Pred vklopom napajanja ponovno preverite, ali so vsi kontakti pravilno povezani.
Posebej preverite, da se kovinski kontakti konektorja pravilno dotikajo vseh štirih kontaktnih površin na obeh LED trakovih.
10. Preizkusite RGB kanale
Po končani montaži vključite napajanje in z RGB krmilnikom posamezno preverite:
R – rdečo svetlobo
G – zeleno svetlobo
B – modro svetlobo
Nato preverite še kombinacije barv in druge funkcije RGB krmilnika.
Če posamezna barva ne deluje
Če na primer rdeča barva deluje, zelena pa ne, najprej izključite napajanje in preverite kontakt G.
Če se pri izbiri rdeče prižge druga barva, preverite, ali sta oba LED trakova pravilno obrnjena in ali se oznake R, G in B na obeh straneh ujemajo.
Če drugi LED trak sploh ne sveti, preverite predvsem skupni kontakt + in položaj vseh štirih kontaktnih površin.
Pri LED trakovih z zaščitnim slojem
Če ima RGB LED trak silikonsko ali drugo zaščitno plast, preverite, ali njegova debelina omogoča pravilno namestitev v konektor.
Če morate zaščitni sloj na območju kontaktov odstraniti, prvotna IP zaščita na mestu spoja brez dodatnega ustreznega tesnjenja ni več zagotovljena.
Pomembno
Konektor uporabljajte samo s kompatibilnimi 8 mm RGB LED trakovi s 4 kontakti. Ni namenjen 2-polnim enobarvnim, 3-polnim CCT, 5-polnim RGBW ali 6-polnim RGB+CCT LED trakovom.
Nasvet: preden LED trak dokončno namestite v aluminijasti profil, pohištvo ali drugo težje dostopno mesto, vedno preverite delovanje rdečega, zelenega in modrega kanala.
