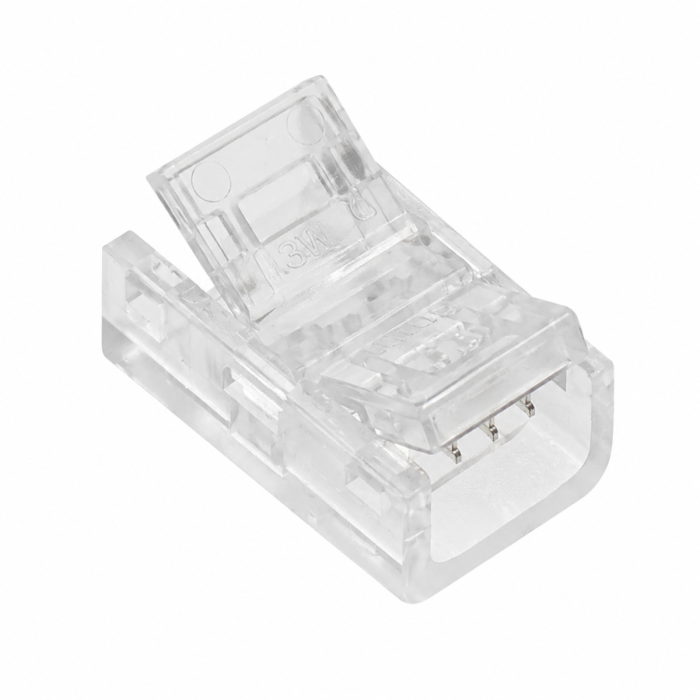

8 mm 3-polni CCT spojni konektor za povezovanje LED trakov – trak na trak

8 mm 3-polni CCT spojni konektor je praktična rešitev za hitro in neposredno povezovanje dveh CCT LED trakov med seboj. Omogoča izdelavo povezave trak–trak brez spajkanja in brez dodatnega povezovalnega kabla, zato je primeren za podaljševanje LED trakov, popravila in izdelavo novih svetlobnih inštalacij.

Konektor je namenjen 8 mm širokim CCT LED trakovom s tremi kontaktnimi površinami. CCT LED trak omogoča prilagajanje barvne temperature bele svetlobe, običajno s kombiniranjem toplega in hladnega belega kanala.

Neposredna povezava dveh CCT LED trakov

Konektor omogoča preprosto povezavo:

8 mm CCT LED trak → 3-polni konektor → 8 mm CCT LED trak

Na vsako stran konektorja se vstavi en LED trak. Za razliko od priključnih konektorjev z vodniki pri tej izvedbi med LED trakoma ni kabla, zato je primerna predvsem za ravno nadaljevanje LED traku.

Za 8 mm CCT LED trakove s 3 kontakti

Konektor je zasnovan za 8 mm CCT LED trak s tremi kontaktnimi površinami. Pred nakupom je pomembno preveriti širino traku, število kontaktov in njihovo razporeditev.

CCT LED trakovi običajno uporabljajo tri kontakte:

• + – skupni pozitivni kontakt,
• WW – Warm White oziroma toplo bela,
• CW – Cool White oziroma hladno bela.

Razpored kontaktov se lahko med posameznimi LED trakovi razlikuje, zato vedno preverite oznake neposredno na uporabljenem LED traku.

Nastavljiva barvna temperatura CCT

CCT LED trak vsebuje dva kanala bele svetlobe – toplo belo in hladno belo. Z ustreznim CCT LED krmilnikom lahko prilagajamo razmerje med obema kanaloma in s tem spreminjamo barvno temperaturo svetlobe.

Tako lahko ustvarimo prijetnejšo toplo belo svetlobo za sproščeno ambientalno osvetlitev ali hladnejšo belo svetlobo za delovne površine. Vmesne barvne temperature nastanejo s kombiniranjem obeh kanalov.

Montaža brez spajkanja

Velika prednost spojnega konektorja je povezovanje CCT LED trakov brez spajkalnika. Namesto spajkanja treh posameznih kontaktov se oba LED trakova preprosto namestita v konektor.

Takšen način montaže lahko skrajša čas izdelave LED inštalacije ter olajša popravila in prilagoditve že nameščene razsvetljave.

Odpiranje na obeh straneh konektorja

Konektor ima ločeno pritrditev za vsak LED trak. Ena stran se odpre za namestitev prvega CCT LED traku, druga pa za namestitev drugega.

Po pravilni namestitvi se posamezni pritrdilni del zapre in s tem zagotovi stik med kovinskimi kontakti konektorja ter bakrenimi kontaktnimi površinami LED traku.

Takšna konstrukcija omogoča lažje in natančnejše nameščanje obeh trakov.

Pravilna povezava treh kontaktov

Pri povezovanju morajo biti kontakti obeh CCT LED trakov pravilno poravnani.

Običajna povezava je:

+ → +
WW → WW
CW → CW

Če sta kanala WW in CW zamenjana, lahko krmiljenje barvne temperature deluje obratno od pričakovanega. Pred dokončnim zapiranjem konektorja zato preverite oznake na obeh LED trakovih.

Za podaljševanje CCT LED trakov

3-polni CCT spojni konektor trak–trak je odlična rešitev, kadar želimo dva krajša odseka LED traku združiti v daljšo svetlobno linijo.

Namesto uporabe povezovalnega kabla lahko trakova namestimo neposredno enega za drugim. To je uporabno predvsem pri dolgih ravnih linijah LED razsvetljave.

Pri daljših inštalacijah je treba kljub temu upoštevati padec napetosti in največjo priporočeno dolžino napajanja uporabljenega LED traku.

Primeren za popravila LED trakov

Konektor je uporaben tudi pri popravilih CCT LED razsvetljave. Če je določen segment LED traku poškodovan, ga lahko na označenih mestih odstranimo in dva uporabna dela ponovno povežemo, kadar izvedba inštalacije to omogoča.

Tako lahko določena popravila izvedemo brez spajkanja.

Pravilna priprava LED traku

CCT LED trak vedno odrežite samo na označenem mestu za rezanje. Rez mora biti raven in čist, vse tri bakrene kontaktne površine pa morajo ostati nepoškodovane.

Oba LED trakova morata biti vstavljena dovolj globoko, da se vsi trije kovinski kontakti konektorja pravilno dotikajo bakrenih površin.

Slab stik lahko povzroči:

• utripanje LED traku,
• nedelovanje enega dela traku,
• nedelovanje WW ali CW kanala,
• občasno prekinjanje svetlobe,
• nepravilno spreminjanje barvne temperature.

Uporaba v LED profilih

Konektor je primeren za številne projekte z aluminijastimi LED profili, vendar je treba pred montažo preveriti notranje dimenzije profila.

Konektor je lahko širši ali višji od samega 8 mm LED traku, zato ni nujno združljiv z vsakim aluminijastim profilom.

Široke možnosti uporabe

8 mm 3-polni CCT konektor lahko uporabljamo za različne projekte, kot so:

• kuhinjska LED razsvetljava,
• osvetlitev delovnih površin,
• pohištvena razsvetljava,
• osvetlitev omar in garderob,
• police in vitrine,
• aluminijasti LED profili,
• ambientalna razsvetljava,
• stropna in stenska osvetlitev,
• poslovni in prodajni prostori,
• različni domači LED projekti.

Posebej uporaben je tam, kjer želimo poleg zatemnjevanja tudi prilagajanje odtenka bele svetlobe.

Kaj preveriti pred nakupom?

Pred izbiro konektorja preverite:

• širino LED traku: 8 mm,
• število kontaktov: 3,
• vrsto LED traku: CCT oziroma nastavljiva bela,
• razpored kontaktov +, WW in CW,
• dimenzije kontaktnih površin,
• debelino LED traku,
• dimenzije konektorja glede na mesto montaže.

Konektor ni namenjen 2-polnim enobarvnim, 4-polnim RGB, 5-polnim RGBW ali 6-polnim RGB+CCT LED trakovom.

Uporaba z zaščitenimi LED trakovi

Če ima CCT LED trak silikonsko ali drugo zaščitno plast, preverite, ali ga je mogoče pravilno vstaviti v konektor. Pri nekaterih zaščitenih LED trakovih je treba zaščitni sloj na območju kontaktov previdno odstraniti.

Če zaščito odstranite, prvotna IP zaščita na mestu povezave brez dodatnega ustreznega tesnjenja ni več zagotovljena.

Praktičen CCT konektor za hitro povezovanje

8 mm 3-polni CCT spojni konektor trak–trak omogoča hitro, pregledno in enostavno povezovanje dveh kompatibilnih CCT LED trakov brez spajkanja in brez vmesnega kabla. Zaradi treh kontaktov podpira povezavo +, WW in CW ter tako ohranja možnost upravljanja tople in hladne bele svetlobe.

Primeren je za CCT LED trakove, LED profile, kuhinjsko in pohištveno razsvetljavo, osvetlitev delovnih površin, ambientalno osvetlitev ter različne domače in profesionalne LED inštalacije.
