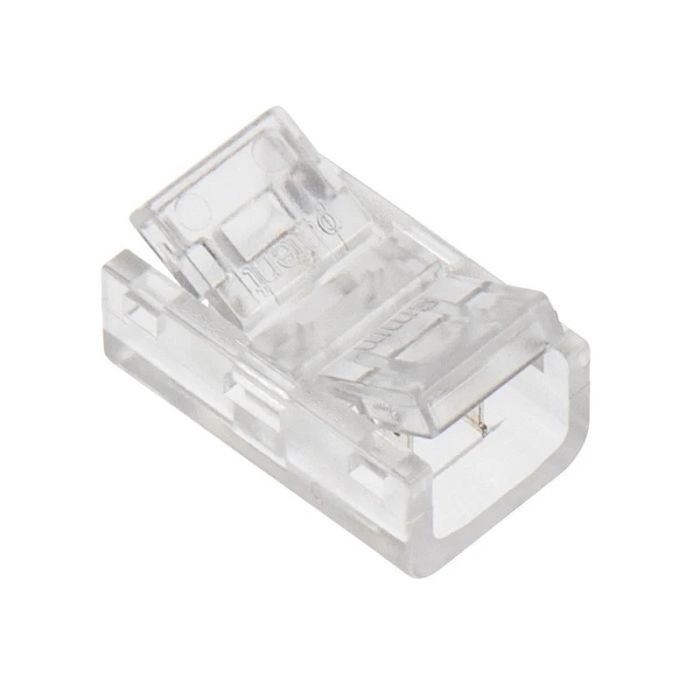

8 mm 2-polni spojni konektor za enobarvni LED trak – trak na trak

8 mm 2-polni spojni konektor za LED trak je praktična rešitev za hitro in neposredno povezovanje dveh enobarvnih LED trakov med seboj. Omogoča povezavo trak–trak brez spajkanja in brez dodatnega povezovalnega kabla, zato je posebej uporaben pri podaljševanju LED razsvetljave, popravilih ali povezovanju posameznih odrezanih delov LED traku.

Konektor je namenjen 8 mm širokim enobarvnim LED trakovom z 2 kontaktnima površinama. LED trak se vstavi z obeh strani konektorja, kovinski kontakti v notranjosti pa vzpostavijo električno povezavo med obema deloma traku.

Neposredna povezava LED trak – LED trak

Ta izvedba konektorja je namenjena neposrednemu spajanju:

8 mm LED trak → 2-polni konektor → 8 mm LED trak

Za razliko od priključnega konektorja z vodniki pri tej izvedbi ni vmesnega kabla. Oba LED trakova sta povezana neposredno skozi konektor, kar omogoča kratko in pregledno povezavo.

Takšen način povezovanja je posebej primeren, kadar želimo nadaljevati LED trak v ravni liniji.

Za 8 mm enobarvne LED trakove

Konektor je namenjen enobarvnim LED trakovom širine 8 mm z dvema kontaktoma. Pred nakupom je priporočljivo preveriti dejansko širino LED traku in razpored kontaktnih površin.

Enobarvni LED trak praviloma uporablja:

• + – pozitivni kontakt,
• – – negativni kontakt.

Pri povezovanju dveh LED trakov mora biti polariteta na obeh straneh konektorja pravilno poravnana.

Montaža brez spajkanja

Glavna prednost 2-polnega spojnega konektorja je možnost povezovanja brez uporabe spajkalnika. Namesto spajkanja dveh LED trakov z vodniki se oba konca preprosto namestita v konektor.

Takšna izvedba omogoča hitrejšo in enostavnejšo montažo ter je praktična tudi za uporabnike, ki nimajo opreme ali izkušenj s spajkanjem.

Idealen za podaljševanje LED trakov

Če želimo dva krajša dela enobarvnega LED traku združiti v daljšo svetlobno linijo, lahko uporabimo 8 mm spojni konektor trak–trak.

Prvi LED trak se vstavi na eno stran konektorja, drugi pa na nasprotno stran. Tako lahko oba dela povežemo v eno neprekinjeno električno povezavo.

Pri tem je treba upoštevati največjo priporočeno dolžino napajanja uporabljenega LED traku. Konektor omogoča fizično in električno povezavo, ne odpravlja pa padca napetosti pri daljših LED inštalacijah.

Primeren za popravila LED razsvetljave

Spojni konektor je uporaben tudi pri popravilih poškodovanega LED traku. Če je določen del traku poškodovan, ga lahko na označenih mestih za rezanje odstranimo in preostala dela ponovno povežemo s konektorjem, če postavitev sistema to omogoča.

S tem lahko v določenih primerih popravilo izvedemo brez spajkanja nove povezave.

Pravilno odrežite oba LED trakova

Pred namestitvijo morata biti oba LED trakova pravilno pripravljena. Trak vedno odrežite samo na označenem mestu za rezanje, kjer se nahajata ustrezni kontaktni površini.

Rez naj bo raven in čist. Bakrenih kontaktnih površin ne poškodujte, saj morajo biti dovolj velike in nepoškodovane za zanesljiv stik s kovinskimi kontakti konektorja.

LED traku ne režite skozi LED diode, upore ali druge elektronske komponente.

Pomembna je pravilna polariteta

Pri enobarvnih LED trakovih je treba posebno pozornost nameniti polariteti.

Povezava mora potekati:

+ prvega LED traku → + drugega LED traku
– prvega LED traku → – drugega LED traku

Če je eden od trakov obrnjen v napačno smer, povezava ne bo pravilno izvedena. Pred zapiranjem oziroma dokončno pritrditvijo konektorja zato preverite oznaki + in – na obeh trakovih.

Dober stik kontaktnih površin

Oba konca LED traku morata biti v konektor vstavljena dovolj globoko, da se kovinski kontakti konektorja pravilno dotikajo bakrenih površin na LED trakovih.

Če trak ni pravilno vstavljen, lahko pride do:

• nedelovanja LED traku,
• občasnega prekinjanja,
• utripanja svetlobe,
• slabega električnega stika.

Po izdelavi povezave priporočamo preizkus delovanja, preden LED trak dokončno namestite.

Primeren za LED aluminijaste profile

8 mm spojni konektor za LED trak je praktičen tudi pri izdelavi LED razsvetljave v aluminijastih profilih. Omogoča povezovanje dveh odsekov LED traku brez dodatnega kabla med njima.

Pred montažo je treba preveriti, ali dimenzije konektorja ustrezajo notranjemu prostoru izbranega LED profila. Konektor je praviloma širši in višji od samega LED traku, zato ni nujno, da se prilega vsakemu profilu.

Za kuhinjsko in pohištveno LED razsvetljavo

Konektor lahko uporabljamo pri različnih projektih enobarvne LED razsvetljave, na primer za:

• kuhinjske elemente in delovne površine,
• omare in garderobe,
• police in vitrine,
• pohištveno LED razsvetljavo,
• aluminijaste LED profile,
• stropno in stensko osvetlitev,
• dekorativno razsvetljavo,
• poslovne in prodajne prostore,
• različne domače LED projekte.

Primeren je povsod, kjer želimo dva kompatibilna 8 mm enobarvna LED trakova povezati neposredno med seboj.

Za 12 V in 24 V LED sisteme

Konektor se lahko uporablja v kompatibilnih nizkonapetostnih LED sistemih, pri čemer mora biti celotna inštalacija prilagojena napetosti uporabljenega LED traku.

Če uporabljate 12 V LED trak, mora biti sistem napajan z ustrezno 12 V DC napetostjo. Pri 24 V LED traku mora biti uporabljeno ustrezno 24 V DC napajanje.

Nikoli ne povezujte LED trakov različnih nazivnih napetosti v isti sistem brez ustrezno načrtovane električne povezave.

Kaj preveriti pred nakupom?

Pred izbiro spojnega konektorja preverite predvsem:

• širino LED traku: 8 mm,
• število kontaktov: 2,
• tip traku: enobarvni LED trak,
• položaj kontaktov + in –,
• velikost kontaktnih površin,
• izvedbo in debelino LED traku,
• dimenzije konektorja glede na mesto montaže.

Konektor ni namenjen 3-polnim CCT, 4-polnim RGB, 5-polnim RGBW ali 6-polnim RGB+CCT LED trakovom.

Kaj pa vodoodporni LED trakovi?

Če ima LED trak silikonsko ali drugo zaščitno plast, se lahko njegova debelina razlikuje od nezaščitenega LED traku in konektor morda ne bo neposredno ustrezal.

Če je za vzpostavitev kontakta treba zaščitni sloj odstraniti, ga odstranite previdno samo na območju priključitve. Po takšnem posegu prvotna IP zaščita na mestu povezave brez dodatnega ustreznega tesnjenja ni več zagotovljena.

Hitra in urejena povezava dveh LED trakov

8 mm 2-polni spojni konektor za enobarvni LED trak je enostavna rešitev za neposredno povezovanje dveh LED trakov brez spajkanja in brez dodatnega povezovalnega kabla. Omogoča hitro izdelavo ravnega spoja, podaljševanje LED razsvetljave ter lažje popravilo ali prilagajanje obstoječih inštalacij.

Zaradi preproste uporabe je primeren za 8 mm enobarvne LED trakove, LED profile, pohištveno razsvetljavo, kuhinjske elemente, vitrine, police, dekorativno razsvetljavo ter druge domače in profesionalne LED inštalacije.
