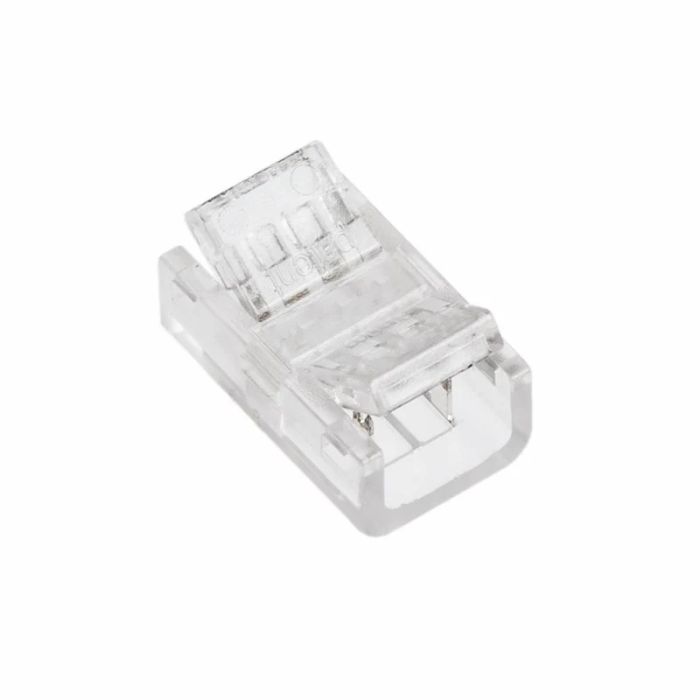

8 mm 2-polni spojni konektor za COB LED trak – trak na trak
8 mm 2-polni spojni konektor za COB LED trak omogoča hitro in neposredno povezovanje dveh enobarvnih COB LED trakov brez spajkanja.
Namenjen je 8 mm širokim COB LED trakovom z 2 kontaktnima površinama (+ in –).
Na vsako stran konektorja se vstavi en COB LED trak, zato med trakoma ni potreben povezovalni kabel ali dodatni vodniki.
Konektor je idealen za podaljševanje COB LED trakov, povezovanje odrezanih segmentov ter popravila obstoječe LED razsvetljave.
Pri montaži je treba paziti na pravilno polariteto + → + in – → – ter dobro poravnavo kontaktnih površin obeh LED trakov.
Montaža brez spajkalnika omogoča hitro, čisto in praktično izdelavo ravnega spoja pri pohištveni, kuhinjski, ambientalni in dekorativni LED razsvetljavi.
8 mm 2-pin COB konektor trak–trak je kompaktna rešitev za povezovanje dveh kompatibilnih COB LED trakov v neprekinjeno svetlobno linijo.
| Šifra | 24285 |
|---|---|
| Vodotesna zaščita | IP65 |
8 mm 2-polni spojni konektor za COB LED trak je praktična rešitev za neposredno povezovanje dveh enobarvnih COB LED trakov med seboj. Omogoča izdelavo povezave trak–trak brez spajkanja, brez povezovalnega kabla in brez dodatnih vodnikov. Zaradi enostavne montaže je primeren za nove LED inštalacije, podaljševanje svetlobnih linij, povezovanje posameznih segmentov ter popravila COB LED razsvetljave.
Konektor je namenjen 8 mm širokim enobarvnim COB LED trakovom z dvema kontaktnima površinama (+ in –).
Neposredna povezava COB LED trak – COB LED trak
Glavna prednost tega konektorja je neposredno spajanje dveh delov LED traku:
8 mm COB LED trak → 2-polni konektor → 8 mm COB LED trak
Na vsako stran konektorja se vstavi en COB LED trak. Med obema trakoma ni kabla, zato lahko ustvarimo kratko in urejeno ravno povezavo dveh COB LED trakov.
Takšna izvedba je odlična predvsem takrat, ko želimo nadaljevati svetlobno linijo v isti smeri.
Za 8 mm enobarvne COB LED trakove
Konektor je zasnovan za 8 mm COB LED trakove z 2 kontaktoma. Pred naročilom je priporočljivo preveriti dejansko širino LED traku, število kontaktov in njihovo razporeditev.
Enobarvni COB LED trak praviloma uporablja:
- + – pozitivni kontakt,
- – – negativni kontakt.
Pri povezovanju morata biti oba trakova pravilno obrnjena, da se ohrani pravilna polariteta.
Povezovanje brez spajkanja
Pri klasičnem povezovanju COB LED trakov je pogosto potrebno spajkanje kontaktnih površin. 2-polni COB spojni konektor omogoča bistveno preprostejšo izvedbo povezave.
Oba pravilno odrezana LED trakova se vstavita v konektor, kjer kovinski kontakti vzpostavijo električno povezavo med njima.
To pomeni manj dela, hitrejšo montažo in predvsem možnost izdelave povezave tudi brez uporabe spajkalnika.
Idealna rešitev za podaljševanje COB LED trakov
Če imate dva krajša odseka kompatibilnega COB LED traku, ju lahko s spojnim konektorjem povežete v daljšo svetlobno linijo.
Takšna rešitev je uporabna pri izdelavi:
- dolgih ravnih LED linij,
- kuhinjske razsvetljave,
- pohištvene razsvetljave,
- osvetlitve polic in vitrin,
- LED razsvetljave v profilih,
- ambientalne razsvetljave,
- dekorativnih svetlobnih elementov,
- domačih in profesionalnih LED projektov.
Pri daljših LED inštalacijah je treba upoštevati tudi padec napetosti in priporočeno največjo dolžino napajanja konkretnega COB LED traku.
Primeren tudi za popravila
8 mm COB konektor trak–trak je uporaben pri popravilih obstoječih LED inštalacij.
Če je določen segment COB LED traku poškodovan, lahko poškodovani del odstranimo na predvidenih mestih za rezanje. Preostala uporabna dela lahko nato ponovno povežemo s spojnim konektorjem, če izvedba LED traku in postavitev sistema to omogočata.
Tako v številnih primerih ni treba ponovno spajkati kontaktov.
Pravilno rezanje COB LED traku
Pred namestitvijo morata biti oba COB LED trakova pravilno pripravljena. LED trak vedno odrežite samo na označenem mestu za rezanje.
Rez mora biti:
- raven,
- čist,
- izveden na označenem mestu,
- brez poškodb kontaktnih površin.
Bakreni kontaktni površini morata ostati dovolj veliki in nepoškodovani, da lahko kovinska kontakta konektorja ustvarita zanesljivo električno povezavo.
Pomembna je pravilna polariteta
Pri enobarvnem COB LED traku je treba paziti na pravilno povezavo pozitivnega in negativnega kontakta.
Pravilna povezava je:
+ → +
– → –
Preden konektor dokončno pritrdite, preverite oznake na obeh LED trakovih. Trakova morata biti vstavljena v pravilni smeri.
Nepravilna polariteta lahko povzroči, da priključeni del LED traku ne bo deloval.
Dober stik obeh COB LED trakov
Oba konca LED traku morata biti v konektor vstavljena dovolj globoko, da se kovinski kontakti pravilno dotikajo kontaktnih površin na obeh straneh.
Če LED trak ni pravilno vstavljen, lahko pride do:
- nedelovanja drugega dela LED traku,
- utripanja svetlobe,
- občasnega prekinjanja,
- slabega električnega kontakta,
- nestabilnega delovanja LED razsvetljave.
Po izdelavi povezave zato priporočamo, da sistem vedno preizkusite, preden LED trak dokončno namestite.
Zakaj uporabiti konektor namesto kabla?
Ta tip konektorja je namenjen predvsem situacijam, kjer med dvema COB LED trakovoma ne potrebujemo razmika.
Namesto povezave:
LED trak → kabel → LED trak
dobimo:
LED trak → konektor → LED trak
S tem dobimo kompaktnejšo in bolj urejeno povezavo, ki je posebej primerna za ravne svetlobne linije.
Če želite med dvema LED trakovoma ustvariti razmik, zavoj ali povezavo okoli ovire, je primernejši konektor s povezovalnim kablom.
Odlična izbira za COB LED trakove
COB oziroma Chip On Board LED trakovi imajo veliko število svetlobnih elementov, nameščenih zelo blizu skupaj. Njihova pomembna prednost je bolj enakomerna svetlobna linija z manj izrazitimi posameznimi svetlobnimi točkami.
Zaradi tega se pogosto uporabljajo za moderno pohištveno in arhitekturno LED razsvetljavo.
S spojnim konektorjem lahko posamezne segmente COB LED traku povežemo brez zahtevnega spajkanja in tako poenostavimo izdelavo celotnega sistema.
Uporaba v aluminijastih LED profilih
8 mm COB LED trakovi se pogosto nameščajo v aluminijaste LED profile. Tudi spojni konektor je lahko uporaben pri takšnih projektih, vendar je pred montažo treba preveriti notranje dimenzije profila.
Konektor je lahko nekoliko širši ali višji od samega LED traku. Zato ni nujno, da se prilega v vsak ozek oziroma nizek LED profil.
Priporočljivo je, da združljivost preverite še pred dokončno montažo.
Primerno za 12 V in 24 V COB LED sisteme
Konektor se lahko uporablja v kompatibilnih nizkonapetostnih sistemih, pri čemer mora napajalna napetost vedno ustrezati uporabljenemu COB LED traku.
Na primer:
12 V COB LED trak → 12 V DC napajalnik
24 V COB LED trak → 24 V DC napajalnik
Konektor sam ne spreminja oziroma prilagaja napetosti.
Kaj preveriti pred nakupom?
Za pravilno izbiro preverite predvsem:
- širino LED traku – 8 mm,
- vrsto – enobarvni COB LED trak,
- število kontaktov – 2 pina,
- razpored kontaktov + in –,
- velikost kontaktnih površin,
- debelino COB LED traku,
- dimenzije konektorja glede na mesto namestitve.
Konektor ni namenjen večkanalnim CCT, RGB, RGBW ali RGB+CCT LED trakovom.
Uporaba z vodoodpornimi COB LED trakovi
Pri COB LED trakovih s silikonsko ali drugo zaščitno plastjo je treba preveriti, ali debelina traku omogoča vstavljanje v konektor.
Če je treba zaščitno plast na območju kontaktov odstraniti, to storite previdno. Po odstranitvi zaščite prvotna IP zaščita na mestu povezave brez dodatnega ustreznega tesnjenja ni več zagotovljena.
Hitra in urejena rešitev za COB LED razsvetljavo
8 mm 2-polni spojni konektor za COB LED trak trak–trak je odlična izbira za uporabnike, ki želijo dva kompatibilna COB LED trakova povezati neposredno med seboj brez spajkanja, kabla in dodatnih vodnikov.
Primeren je za podaljševanje COB LED trakov, LED profile, kuhinjsko razsvetljavo, pohištveno osvetlitev, police, vitrine, omare, dekorativne svetlobne linije ter različne domače in profesionalne LED inštalacije. Zaradi kompaktne izvedbe in enostavne montaže omogoča hitro izdelavo ravnega spoja ter urejeno nadaljevanje COB LED svetlobne linije.
Navodila za uporabo – 8 mm 2-polni spojni konektor za COB LED trak
8 mm 2-polni spojni konektor je namenjen neposrednemu povezovanju dveh enobarvnih COB LED trakov med seboj. Omogoča povezavo trak–trak brez spajkanja, brez kabla in brez dodatnih vodnikov.
1. Izključite napajanje
Pred začetkom montaže vedno izključite napajanje LED sistema. COB LED trakov ne vstavljajte ali odstranjujte, ko je sistem priključen na električno napajanje.
2. Preverite ustreznost LED traku
Pred montažo preverite, ali uporabljate ustrezen LED trak:
- širina: 8 mm,
- vrsta: enobarvni COB LED trak,
- število kontaktov: 2 pina,
- kontakta: + in –.
Oba LED trakova morata biti medsebojno električno združljiva.
3. COB LED trakova pravilno odrežite
Oba LED trakova odrežite samo na označenem mestu za rezanje. Rez naj bo raven in čist, kontaktni površini pa morata ostati nepoškodovani.
Ne režite COB LED traku na poljubnem mestu, saj lahko poškodujete električni tokokrog traku.
4. Odprite prvo stran konektorja
Previdno dvignite pritrdilni pokrov na prvi strani konektorja. Pokrov odprite toliko, da lahko COB LED trak pravilno vstavite.
Pri odpiranju ne uporabljajte prevelike sile, da ne poškodujete prozornega ohišja.
5. Vstavite prvi COB LED trak
Prvi 8 mm COB LED trak vstavite naravnost v odprto stran konektorja.
Trak potisnite dovolj globoko, da se kovinska kontakta konektorja pravilno poravnata z bakrenima kontaktnima površinama COB LED traku.
6. Zaprite prvo stran
Ko je LED trak pravilno nameščen, pritrdilni pokrov pritisnite navzdol.
Preverite, ali je COB LED trak trdno pritrjen in se ne premika oziroma ne izvleče iz konektorja.
7. Namestite drugi COB LED trak
Na nasprotni strani konektorja ponovite postopek. Odprite drugi pritrdilni del in vstavite drugi 8 mm COB LED trak.
Pred zapiranjem preverite pravilno polariteto:
+ → +
– → –
Oba LED trakova morata biti pravilno obrnjena.
8. Zaprite drugo stran konektorja
Ko je tudi drugi COB LED trak pravilno nameščen, zaprite drugi pritrdilni del.
Končna povezava mora biti:
COB LED trak → 2-polni konektor → COB LED trak
Med trakoma ne potrebujete dodatnega kabla.
9. Preverite stik
Pred vključitvijo napajanja preverite, ali se oba kovinska kontakta konektorja pravilno dotikata kontaktnih površin na obeh COB LED trakovih.
Posebej preverite pravilno povezavo + s + in – z –.
10. Preizkusite delovanje
Po končani montaži vključite napajanje. Oba dela COB LED traku morata svetiti enakomerno, brez utripanja in prekinjanja.
Če drugi LED trak ne sveti, najprej izključite napajanje in preverite položaj obeh trakov, polariteto ter stik kontaktov.
Če povezava ne deluje pravilno
Najpogostejši razlogi za težave so nepravilno vstavljen LED trak, slab stik kontaktnih površin, napačna polariteta ali neustrezen LED trak.
COB LED trak po potrebi odstranite, preverite kontaktne površine in ga ponovno pravilno namestite.
Uporaba z zaščitenimi COB LED trakovi
Če ima COB LED trak silikonsko ali drugo zaščitno plast, preverite, ali njegova debelina omogoča pravilno namestitev v konektor.
Če morate zaščitni sloj na območju kontaktov odstraniti, prvotna IP zaščita na mestu povezave brez dodatnega ustreznega tesnjenja ni več zagotovljena.
Pomembno
Konektor uporabljajte samo s kompatibilnimi 8 mm enobarvnimi COB LED trakovi z 2 kontaktoma. Ni namenjen CCT, RGB, RGBW ali RGB+CCT LED trakovom.
Nasvet: izdelano povezavo vedno preizkusite pred dokončno namestitvijo COB LED traku v aluminijasti profil, pohištvo, kuhinjske elemente ali drugo težje dostopno mesto.
