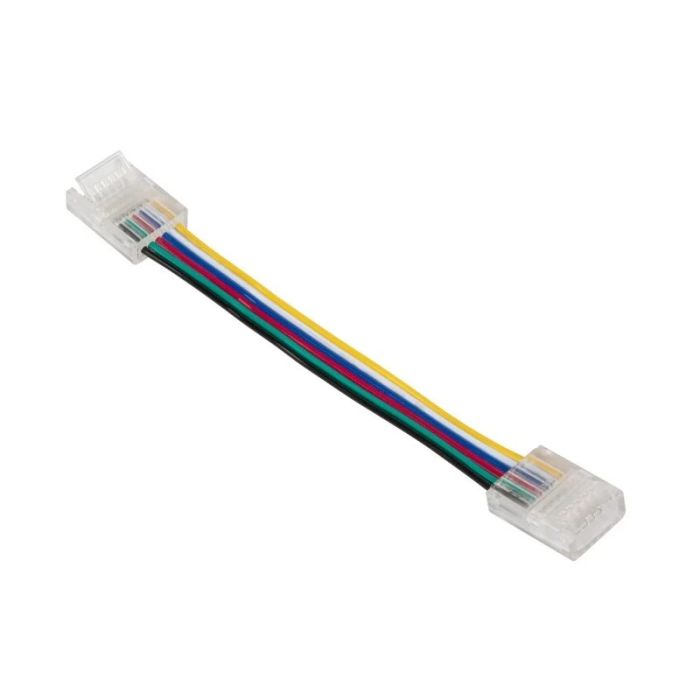

6-polni konektor s kablom za 12 mm RGB+CCT LED trak – brez spajkanja
12 mm 6-polni konektor s kablom za RGB+CCT LED trak omogoča hitro in enostavno povezovanje dveh RGB+CCT LED trakov brez spajkanja.
Namenjen je RGB+CCT LED trakovom širine 12 mm s 6 kontakti za upravljanje RGB barv ter nastavljive bele svetlobe CCT. 6-žilni povezovalni kabel omogoča prenos kanalov R, G, B, toplo bele (WW), hladno bele (CW) in skupnega napajalnega kontakta.
Prilagodljiv kabel je idealen za povezovanje LED trakov okoli vogalov, med LED profili, pohištvom, policami in drugimi ovirami. Montaža je hitra in preprosta, saj spajkanje ni potrebno, zato lahko dva dela RGB+CCT LED traku povežete neposredno s konektorjem.
Pri priključitvi je pomembno pravilno poravnati vseh šest kontaktov, da RGB barve ter topla in hladna bela svetloba delujejo pravilno. 12 mm RGB+CCT konektor s kablom je praktična rešitev za profesionalno in domačo montažo pametne, ambientalne, dekorativne in pohištvene LED razsvetljave.
| Šifra | 24261 |
|---|---|
| Vodotesna zaščita | IP65 |
12 mm 6-polni konektor s kablom za RGB+CCT LED trak je praktična rešitev za hitro in enostavno povezovanje dveh RGB+CCT LED trakov brez spajkanja. Namenjen je 12 mm širokim RGB+CCT LED trakovom s 6 kontakti in omogoča povezavo vseh kanalov, potrebnih za RGB barvno svetlobo ter nastavljivo belo svetlobo CCT.
6-polni konektor za RGB+CCT LED trak
RGB+CCT LED trak združuje RGB barvno osvetlitev in CCT nastavljivo belo svetlobo. Uporabnik lahko z ustreznim krmilnikom izbira med številnimi barvnimi odtenki ter spreminja temperaturo bele svetlobe od toplejših do hladnejših odtenkov.
Za delovanje takšnega sistema je potrebnih šest električnih povezav, običajno:
- R – rdeča svetloba
- G – zelena svetloba
- B – modra svetloba
- WW – toplo bela svetloba
- CW – hladno bela svetloba
- + – skupni napajalni kontakt
Oznake in njihovo zaporedje se lahko med posameznimi LED trakovi razlikujejo, zato je treba pred priključitvijo vedno preveriti oznake na konkretnem LED traku.
Povezovanje brez spajkanja
Ena največjih prednosti konektorja je možnost povezovanja RGB+CCT LED trakov brez spajkanja. Namesto spajkanja šestih posameznih žic na majhne bakrene kontakte LED traku lahko trak preprosto vstavite v konektor.
To omogoča hitrejšo in bolj praktično montažo ter je posebej priročno pri projektih, kjer je treba izdelati več povezav.
Prilagodljiv 6-žilni kabel
Med obema konektorjema je 6-žilni povezovalni kabel, ki omogoča prilagodljivo povezavo dveh ločenih delov RGB+CCT LED traku.
Konektor s kablom je uporaben predvsem za:
- povezovanje LED trakov okoli vogalov,
- povezovanje dveh ločenih LED profilov,
- prehode med omaricami in policami,
- pohištveno LED razsvetljavo,
- kuhinjsko razsvetljavo,
- stropno in dekorativno osvetlitev,
- prehode čez manjše ovire,
- ambientalno RGB+CCT razsvetljavo.
V primerjavi s togimi spojniki kabel omogoča več svobode pri postavitvi in spremembi smeri LED traku.
Za 12 mm RGB+CCT LED trakove
Konektor je namenjen LED trakovom širine 12 mm s 6 kontaktnimi površinami. Pred naročilom priporočamo, da izmerite širino svojega LED traku in preverite število kontaktov.
Konektor ni namenjen 2-polnim enobarvnim, 3-polnim CCT, 4-polnim RGB ali 5-polnim RGBW LED trakovom.
RGB barve in nastavljiva bela svetloba
RGB+CCT tehnologija predstavlja eno najbolj vsestranskih možnosti LED razsvetljave. Z enim LED trakom lahko ustvarjate dekorativno RGB barvno svetlobo, hkrati pa uporabljate tudi funkcionalno belo svetlobo z nastavljivo barvno temperaturo.
S primernim RGB+CCT krmilnikom lahko tako izbirate med toplo belo svetlobo za prijetnejši ambient, nevtralnejšimi odtenki in hladnejšo belo svetlobo ter različnimi RGB barvami.
Pomembna pravilna poravnava kontaktov
LED trak vedno odrežite samo na označenem mestu za rezanje. Rez mora biti raven, vseh šest bakrenih kontaktnih površin pa mora ostati nepoškodovanih.
Pri vstavljanju LED traku v konektor preverite, da se vseh 6 kontaktov LED traku pravilno dotika kontaktov konektorja. Posebej preverite zaporedje R, G, B, WW, CW in skupnega napajalnega kontakta.
Če je kateri izmed kontaktov napačno povezan ali nima dobrega stika, lahko določena barva oziroma eden od odtenkov bele svetlobe ne deluje pravilno.
Uporaba z zaščitenimi LED trakovi
Pri LED trakovih s silikonsko oziroma vodoodporno zaščito bo morda treba na mestu priključitve previdno odstraniti zaščitni sloj, da se konektor lahko pravilno dotakne bakrenih kontaktov. Po takšnem posegu prvotna IP zaščita na mestu spoja brez dodatnega tesnjenja praviloma ni več zagotovljena.
Hitra rešitev za sodobno LED razsvetljavo
12 mm 6-polni RGB+CCT konektor s kablom je odlična izbira za domačo in profesionalno montažo, kjer želimo dva dela LED traku povezati hitro, pregledno in brez spajkanja.
Primeren je za RGB+CCT LED trakove, pametno LED razsvetljavo, LED profile, kuhinjsko in pohištveno osvetlitev, dnevne prostore, spalnice, lokale, hotele, trgovine, pisarne ter dekorativno in ambientalno razsvetljavo. Zaradi kombinacije RGB barv in nastavljive CCT bele svetlobe omogoča izdelavo izredno prilagodljivega sistema LED osvetlitve.

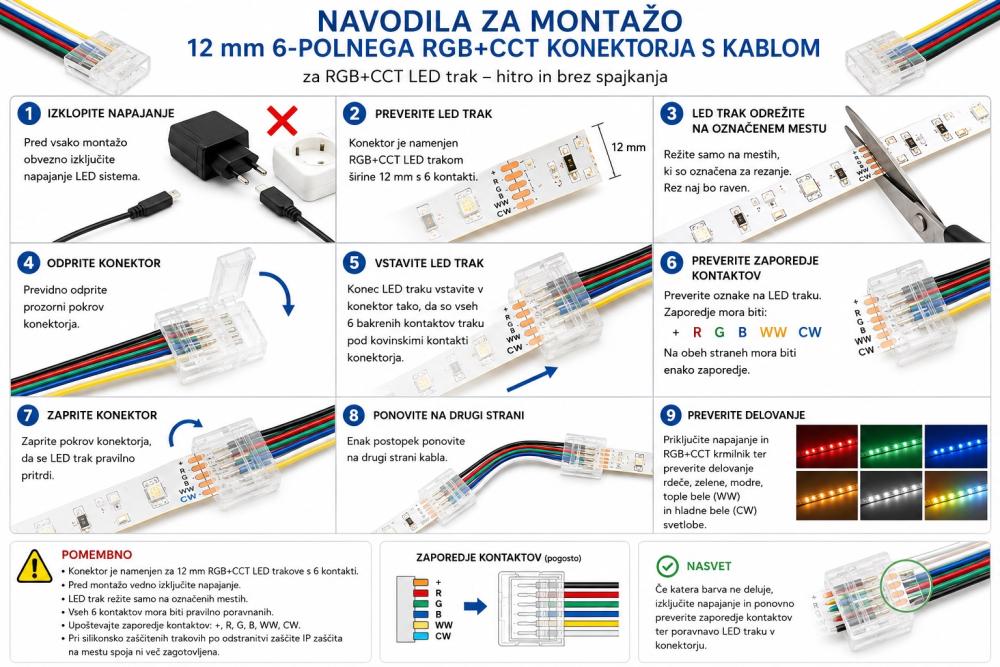

Navodila za montažo 12 mm 6-polnega RGB+CCT konektorja s kablom
12 mm 6-polni konektor s kablom je namenjen hitremu povezovanju dveh RGB+CCT LED trakov brez spajkanja. Za pravilno delovanje RGB barv ter tople in hladne bele svetlobe morajo biti vsi kontakti pravilno poravnani.
Postopek montaže
1. Izključite napajanje
Pred montažo obvezno izključite LED napajalnik oziroma celoten sistem iz električnega napajanja. Konektorja nikoli ne nameščajte ali odstranjujte, ko je LED trak pod napetostjo.
2. Preverite LED trak
Prepričajte se, da uporabljate RGB+CCT LED trak širine 12 mm s 6 kontakti. Širina traku in število kontaktov morata ustrezati konektorju.
3. LED trak odrežite na označenem mestu
RGB+CCT LED trak odrežite izključno na mestu, ki je označeno za rezanje. Rez naj bo raven in čist, vseh šest bakrenih kontaktnih površin pa mora ostati nepoškodovanih.
4. Odprite konektor
Previdno odprite prozorni pokrov oziroma zaponko konektorja. Pri odpiranju ne uporabljajte prevelike sile, da ne poškodujete mehanizma.
5. Vstavite LED trak
Konec RGB+CCT LED traku potisnite v konektor dovolj globoko, da se vseh 6 bakrenih površin LED traku pravilno poravna s kovinskimi kontakti konektorja.
6. Preverite zaporedje kontaktov
Pred zapiranjem preverite oznake na LED traku. RGB+CCT LED trak običajno uporablja:
- + – skupni napajalni kontakt
- R – rdeča
- G – zelena
- B – modra
- WW – toplo bela
- CW – hladno bela
Zaporedje kontaktov se lahko pri različnih LED trakovih razlikuje, zato vedno upoštevajte oznake na konkretnem traku.
7. Zaprite konektor
Ko je trak pravilno vstavljen in poravnan, pokrov konektorja čvrsto zaprite. LED trak mora biti stabilno pritrjen in se ne sme prosto premikati.
8. Povežite drugi LED trak
Enak postopek ponovite na drugi strani povezovalnega kabla. Preverite, da so posamezni kanali na obeh straneh povezani z ustreznimi kontakti.
9. Preverite delovanje
Po končani montaži priključite napajanje in RGB+CCT krmilnik. Posamezno preverite:
R → rdečo svetlobo
G → zeleno svetlobo
B → modro svetlobo
WW → toplo belo svetlobo
CW → hladno belo svetlobo
Če vse barve in oba odtenka bele svetlobe delujejo pravilno, je povezava uspešno izvedena.
Če katera barva ne deluje
Najprej izključite napajanje. Nato preverite, ali je LED trak vstavljen dovolj globoko in ali se vseh šest bakrenih površin pravilno dotika kontaktov konektorja.
Preverite tudi zaporedje +, R, G, B, WW in CW na obeh straneh. Že en slabo poravnan kontakt lahko povzroči, da določena RGB barva, toplo bela ali hladno bela svetloba ne deluje.
Pomembno
- Primerno za 12 mm RGB+CCT LED trak s 6 kontakti.
- Pred montažo vedno izključite napajanje.
- LED trak režite samo na označenih mestih.
- Vseh 6 kontaktov mora biti pravilno poravnanih.
- Vedno preverite oznake kontaktov na svojem LED traku.
- Konektor omogoča montažo brez spajkanja.
- Pri silikonsko zaščitenih LED trakovih bo morda treba na mestu kontakta odstraniti zaščitni sloj.
- Če zaščito odstranite, prvotna IP zaščita spoja brez dodatnega ustreznega tesnjenja ni več zagotovljena.
Nasvet: pred dokončno namestitvijo LED traku v profil ali na površino najprej preizkusite vse RGB barve ter toplo in hladno belo svetlobo.
