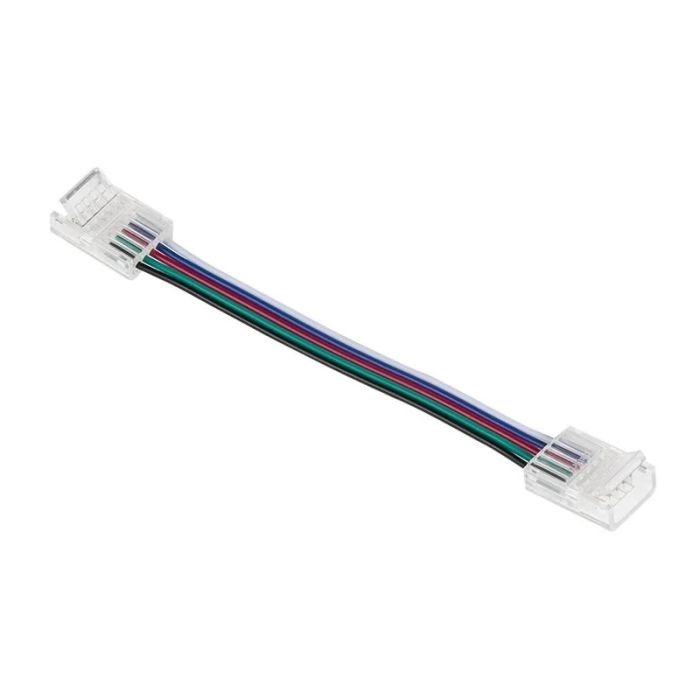

5-polni konektor s kablom za 12 mm RGB-W LED trak – brez spajkanja
12 mm 5-polni konektor s kablom za RGBW LED trak omogoča hitro in enostavno povezovanje dveh RGBW LED trakov brez spajkanja.
Namenjen je RGBW LED trakovom širine 12 mm s 5 kontakti za kanale R, G, B, W in skupni napajalni kontakt.
Prilagodljiv 5-žilni povezovalni kabel omogoča povezavo LED trakov tudi okoli vogalov, pohištva, profilov in drugih ovir. Konektor je odlična rešitev za izdelavo RGBW ambientalne, dekorativne in pohištvene LED razsvetljave.
Montaža je hitra in preprosta, saj LED trak vstavite neposredno v konektor in ga pritrdite brez uporabe spajkalnika.
Pri priključitvi je treba paziti na pravilno zaporedje vseh petih kontaktov, da bodo RGB barve in bela svetloba delovale pravilno.
12 mm RGBW konektor s kablom je praktičen dodatek za urejeno, zanesljivo in hitro montažo RGBW LED trakov v domu, pisarni, trgovini ali drugih prostorih.
| Šifra | 24257 |
|---|---|
| Vodotesna zaščita | IP65 |
12 mm 5-polni konektor s kablom za RGBW LED trak je praktična rešitev za hitro, enostavno in urejeno povezovanje dveh RGBW LED trakov brez spajkanja. Namenjen je RGBW LED trakovom širine 12 mm s 5 kontakti in je posebej uporaben pri montažah, kjer je treba dva dela LED traku povezati s prilagodljivim kablom.
5-polni konektor za RGBW LED trak
RGBW LED trak se od klasičnega RGB traku razlikuje po dodatnem kanalu za belo svetlobo – W (White). Zato ima RGBW LED trak praviloma pet kontaktov za posamezne kanale:
- R – rdeča svetloba
- G – zelena svetloba
- B – modra svetloba
- W – bela svetloba
- skupni napajalni kontakt
5-polni konektor omogoča prenos vseh potrebnih povezav med dvema deloma kompatibilnega RGBW LED traku.
Povezovanje LED trakov brez spajkanja
Glavna prednost konektorja je montaža brez spajkanja. Pri klasičnem načinu povezovanja je treba žice spajkati neposredno na bakrene kontakte LED traku, medtem ko spojni konektor omogoča bistveno hitrejšo povezavo.
Konec LED traku preprosto vstavite v konektor tako, da se vseh pet bakrenih kontaktov pravilno poravna s kontakti konektorja, nato pa konektor zaprete in pritrdite.
Takšna izvedba je primerna tako za domače uporabnike kot tudi za monterje, ki želijo pohitriti montažo RGBW LED razsvetljave.
Prilagodljiv 5-žilni povezovalni kabel
Med obema konektorjema je 5-žilni kabel, ki omogoča prilagodljivo povezavo med dvema ločenima deloma RGBW LED traku. V primerjavi s togimi spojniki je kabel posebej uporaben tam, kjer trakova nista nameščena neposredno drug ob drugem.
Uporabimo ga lahko za:
- povezovanje LED trakov okoli vogalov,
- prehod med dvema policama,
- povezovanje pri pohištveni razsvetljavi,
- prehod čez manjše ovire,
- povezovanje ločenih LED profilov,
- kuhinjsko LED razsvetljavo,
- dekorativno in ambientalno osvetlitev.
Za 12 mm široke RGBW LED trakove
Konektor je namenjen RGBW LED trakovom širine 12 mm s 5 kontaktnimi površinami. Pred nakupom je zato pomembno preveriti tako širino LED traku kot število kontaktov.
Konektor ni namenjen klasičnim 2-polnim enobarvnim, 3-polnim CCT ali 4-polnim RGB LED trakovom. Za pravilno povezavo mora izvedba konektorja ustrezati uporabljenemu LED traku.
Na kaj paziti pri montaži?
LED trak vedno odrežite samo na mestu, ki je označeno za rezanje. Rez mora biti raven, bakrene kontaktne površine pa morajo ostati nepoškodovane.
Pri vstavljanju traku v konektor je posebej pomembno pravilno zaporedje kontaktov. Kanali R, G, B in W ter skupni kontakt morajo biti na obeh straneh povezani z ustreznimi kontakti. Če je zaporedje napačno, lahko posamezne barve ali bela svetloba delujejo nepravilno.
Pred priključitvijo oziroma odstranjevanjem LED traku iz konektorja vedno izključite električno napajanje.
Kaj pa vodoodporni RGBW LED trakovi?
Če ima LED trak silikonsko ali drugo zaščitno plast, je lahko treba na mestu povezave odstraniti del zaščite, da se kontakti LED traku pravilno dotaknejo kovinskih kontaktov konektorja. Združljivost je odvisna tudi od debeline in izvedbe posameznega LED traku.
Praktična rešitev za RGBW LED razsvetljavo
12 mm 5-polni RGBW konektor s kablom je odlična izbira za uporabnike, ki želijo dva dela RGBW LED traku povezati hitro in brez uporabe spajkalnika. Prilagodljiv kabel omogoča več svobode pri načrtovanju osvetlitve, konektorja pa poskrbita za enostavno in urejeno povezavo.
Primeren je za RGBW LED trakove, pohištveno razsvetljavo, kuhinjsko osvetlitev, LED profile, ambientalno osvetlitev, dekorativno LED razsvetljavo ter različne stanovanjske in poslovne prostore.

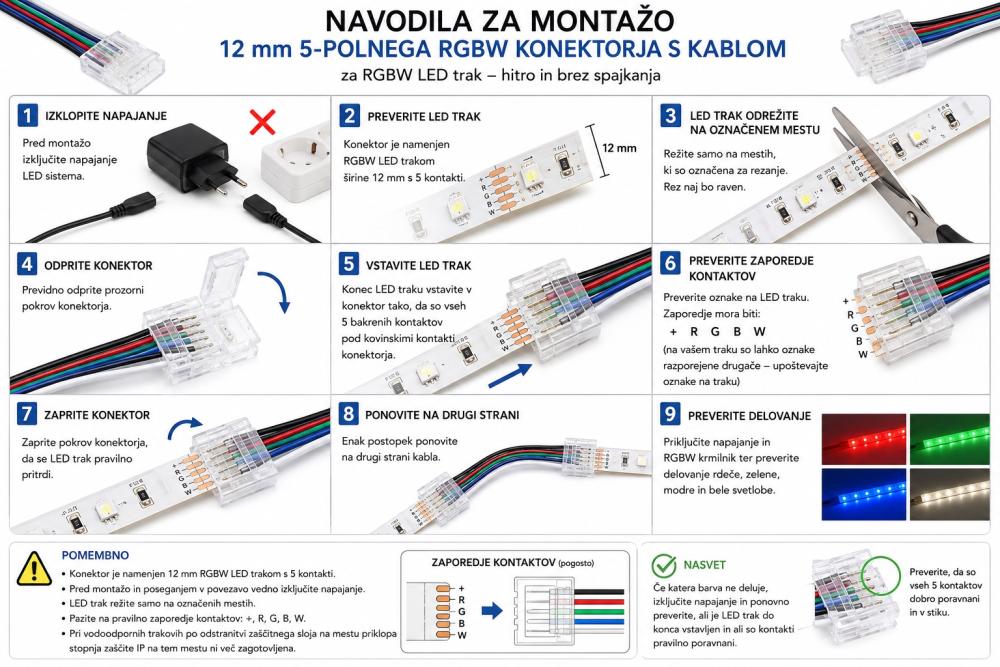

Navodila za montažo 12 mm 5-polnega RGBW konektorja s kablom
12 mm 5-polni RGBW konektor s kablom je namenjen povezovanju dveh kompatibilnih RGBW LED trakov brez spajkanja. Za pravilno delovanje RGB barv in bele svetlobe je pomembna pravilna namestitev ter poravnava vseh petih kontaktov.
Postopek montaže
1. Izključite napajanje
Pred začetkom montaže vedno izključite napajalnik oziroma celoten LED sistem iz električnega napajanja. Konektorja ne nameščajte ali odstranjujte, ko je LED trak pod napetostjo.
2. Preverite LED trak in konektor
Preverite, ali uporabljate RGBW LED trak širine 12 mm s 5 kontakti. Širina in število kontaktov LED traku morata ustrezati konektorju.
3. LED trak pravilno odrežite
LED trak odrežite samo na mestu, ki ga je proizvajalec označil za rezanje. Rez naj bo raven, da ostane vseh pet bakrenih kontaktnih površin nepoškodovanih.
4. Odprite konektor
Previdno odprite prozorni pokrov oziroma zaponko konektorja. Pri odpiranju ne uporabljajte prevelike sile.
5. Vstavite RGBW LED trak
Konec LED traku potisnite v konektor tako, da se vseh 5 bakrenih kontaktov LED traku poravna s kovinskimi kontakti konektorja. Trak potisnite dovolj globoko, da so kontaktne površine pravilno povezane.
6. Preverite pravilno zaporedje kontaktov
Pred zapiranjem preverite oznake na LED traku. Pri RGBW trakovih so običajno uporabljeni kontakti za R, G, B, W in skupni + oziroma napajalni kontakt. Razpored se lahko med posameznimi LED trakovi razlikuje, zato vedno upoštevajte oznake na svojem traku.
7. Zaprite konektor
Ko je LED trak pravilno nameščen, pokrov konektorja čvrsto zaprite. Trak mora ostati stabilno pritrjen in se ob rahlem potegu ne sme premikati.
8. Priključite drugi RGBW LED trak
Enak postopek ponovite na drugi strani povezovalnega kabla. Posebej pazite, da je razpored vseh petih kontaktov na obeh straneh enak.
9. Preverite delovanje
Po končani montaži priključite napajanje in RGBW krmilnik. Preverite delovanje rdeče, zelene, modre in bele svetlobe. Če posamezna barva ne deluje ali se prikazuje napačno, izključite napajanje in ponovno preverite kontakte.
Pomembno
- Konektor je namenjen 12 mm RGBW LED trakovom s 5 kontakti.
- Pred montažo in poseganjem v povezavo vedno izključite napajanje.
- LED trak režite izključno na označenih mestih.
- Vseh pet kontaktnih površin mora biti čistih in pravilno poravnanih.
- Upoštevajte oznake in polariteto na konkretnem LED traku.
- Pri vodoodpornih oziroma silikonsko zaščitenih LED trakovih bo morda treba na mestu priključitve previdno odstraniti zaščitni sloj.
- Po odstranitvi zaščite prvotna stopnja zaščite IP na tem mestu praviloma ni več zagotovljena, če spoj ni ponovno ustrezno zatesnjen.
Če katera barva ne deluje
Najprej izključite napajanje in preverite, ali je LED trak vstavljen dovolj globoko ter ali se vseh pet bakrenih površin dotika kontaktov konektorja. Nato preverite pravilno zaporedje R, G, B, W in skupnega kontakta na obeh straneh povezave.
Pravilno nameščen 5-polni RGBW konektor omogoča hitro in urejeno povezovanje 12 mm RGBW LED trakov brez spajkanja.
