4-polni konektor s kablom za 10 mm RGB LED trak – brez spajkanja

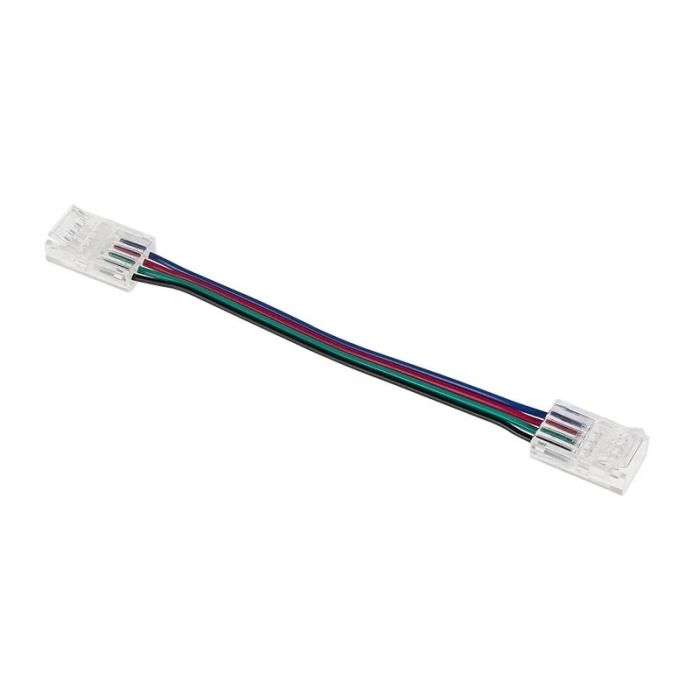

10 mm konektor s kablom za RGB LED trak omogoča hitro, enostavno in zanesljivo povezovanje RGB LED trakov brez spajkanja. Opremljen je s 4-žilnim kablom, ki omogoča povezavo kanalov R, G in B ter skupnega napajalnega kontakta. Konektor je primeren za RGB LED trakove širine 10 mm s 4 kontakti.
Praktičen povezovalni kabel omogoča spajanje dveh RGB LED trakov tudi na mestih, kjer trakova nista neposredno drug ob drugem. Odlična rešitev je za povezovanje LED trakov okoli vogalov, pohištva, kuhinjskih elementov, polic in drugih ovir. Montaža je hitra in preprosta, saj spajkanje kontaktov ni potrebno, zato je konektor primeren tudi za domačo montažo LED razsvetljave.
10 mm RGB konektor s kablom zagotavlja urejeno povezavo in je praktičen dodatek pri izdelavi RGB LED osvetlitve v domu, poslovnih prostorih in drugih ambientih.
| Šifra | 24258 |
|---|---|
| Vodotesna zaščita | IP65 |
10 mm konektor s kablom za RGB LED trak je praktična rešitev za hitro in enostavno povezovanje dveh RGB LED trakov brez potrebe po spajkanju. Namenjen je RGB LED trakovom širine 10 mm s 4 kontakti ter omogoča izdelavo urejenih povezav pri različnih postavitvah LED razsvetljave.
Enostavno povezovanje RGB LED trakov brez spajkanja
Pri montaži RGB LED trakov je pogosto potrebno povezati dva ločena dela traku. Klasična rešitev zahteva spajkanje žic neposredno na kontakte LED traku, kar zahteva ustrezno orodje, nekaj znanja in več časa.
RGB konektor s kablom omogoča bistveno preprostejšo montažo. LED trak se vstavi v konektor tako, da se kontakti pravilno poravnajo, nato pa se povezava ustrezno pritrdi. Tako lahko izdelate funkcionalno povezavo brez uporabe spajkalnika.
4-žilni kabel za RGB LED trakove
Konektor ima 4-žilni povezovalni kabel, namenjen klasičnim RGB LED trakovom. Posamezne povezave omogočajo prenos signalov oziroma napajanja za:
- skupni napajalni kontakt,
- R – rdečo barvo,
- G – zeleno barvo,
- B – modro barvo.
Pri montaži je pomembno, da so kontakti na obeh straneh pravilno poravnani. Napačna povezava lahko povzroči nepravilno delovanje posameznih barv RGB LED traku.
Primeren za LED trakove širine 10 mm
Konektor je namenjen 10 mm širokim RGB LED trakovom s 4 kontakti. Pred naročilom priporočamo, da preverite širino LED traku in število kontaktnih površin, saj obstajajo LED trakovi različnih širin ter konektorji z različnim številom priključkov.
Povezava dveh ločenih delov LED traku
Povezovalni kabel med konektorjema omogoča, da dva dela RGB LED traku nista nameščena neposredno drug ob drugem. To je zelo uporabno pri montaži okoli pohištva, vogalov in drugih mest, kjer LED traku ni mogoče ali ni smiselno namestiti neprekinjeno.
10 mm RGB konektor s kablom lahko uporabimo pri montaži LED osvetlitve:
- v kuhinjah in pod kuhinjskimi elementi,
- za pohištvom in omarami,
- na policah in vitrinah,
- v dnevnih in spalnih prostorih,
- pri dekorativni stropni razsvetljavi,
- v lokalih, trgovinah in poslovnih prostorih,
- pri izdelavi ambientalne RGB LED osvetlitve.
Praktična rešitev za prehode in vogale
Velika prednost konektorja s kablom je njegova prilagodljivost. Pri klasičnih kotnih spojnikih je smer povezave določena, medtem ko kabel omogoča lažje prilagajanje različnim kotom in razdaljam.
To je posebej uporabno pri prehodu čez manjšo oviro ali pri povezovanju LED trakov med dvema ločenima površinama.
Na kaj paziti pri montaži?
Pred vstavljanjem LED traku preverite, ali je kontaktni del traku čist in pravilno odrezan na označenem mestu. Vsi štirje kontakti morajo biti pravilno poravnani s kontakti konektorja.
Če uporabljate vodoodporni RGB LED trak, je lahko potrebno na mestu priključitve odstraniti del silikonske zaščite, odvisno od izvedbe LED traku in konektorja.
Hitra in urejena RGB LED povezava
4-polni 10 mm konektor za RGB LED trak je odlična izbira za vse, ki želijo poenostaviti montažo in se izogniti spajkanju. Zaradi povezovalnega kabla omogoča več svobode pri načrtovanju RGB LED osvetlitve ter pomaga ustvariti čisto in urejeno končno montažo.
Konektor je tako praktičen dodatek za domačo in profesionalno montažo RGB LED trakov, dekorativne LED razsvetljave, pohištvene osvetlitve in ambientalne RGB osvetlitve.
Navodila za montažo 10 mm 4-polnega RGB konektorja s kablom
10 mm 4-polni konektor s kablom omogoča hitro povezovanje dveh RGB LED trakov brez spajkanja. Za pravilno delovanje vseh barv je pomembno, da LED trak pravilno odrežete in poravnate vse štiri kontakte.
Postopek montaže
1. Izklopite napajanje
Pred montažo vedno izključite LED trak oziroma napajalnik iz električnega omrežja.
2. Preverite LED trak
Preverite, ali je RGB LED trak širok 10 mm in ima 4 kontaktne površine. Konektor mora ustrezati širini in številu kontaktov LED traku.
3. LED trak odrežite na označenem mestu
RGB LED trak odrežite samo na mestu, ki ga je proizvajalec označil za rezanje. Rez naj bo raven in čist.
4. Odprite konektor
Previdno odprite pokrov oziroma zaponko konektorja. Ne uporabljajte prevelike sile, da ne poškodujete plastičnega mehanizma.
5. Vstavite RGB LED trak
Konec LED traku potisnite v konektor tako, da so 4 bakreni kontakti LED traku neposredno pod kovinskimi kontakti konektorja.
6. Pazite na pravilno polariteto
Preverite oznake na LED traku in konektorju. Kontakti morajo biti povezani v pravilnem zaporedju, običajno +, R, G in B. Oznake se lahko med posameznimi RGB trakovi razlikujejo, zato vedno preverite oznake na samem LED traku.
7. Zaprite konektor
Ko je LED trak pravilno vstavljen, konektor čvrsto zaprite. LED trak mora biti stabilno pritrjen in se ob rahlem potegu ne sme premikati.
8. Enako priključite drugi LED trak
Postopek ponovite na drugi strani povezovalnega kabla. Posebej pazite, da je razpored kontaktov na obeh RGB LED trakovih enak.
9. Preverite delovanje
Priključite napajanje in RGB krmilnik ter preverite rdečo, zeleno in modro barvo. Če katera barva ne deluje ali se prikazuje napačno, izključite napajanje in ponovno preverite položaj ter zaporedje kontaktov.
Pomembno pri montaži
Konektor je namenjen 10 mm RGB LED trakovom s 4 kontakti. Pri IP20 LED trakovih mora biti bakrena kontaktna površina čista in nepoškodovana. Pri LED trakovih s silikonsko oziroma vodoodporno zaščito je lahko treba pred priključitvijo odstraniti zaščitni sloj na območju kontaktov.
LED traku nikoli ne vstavljajte ali prestavljajte, ko je priključeno napajanje.
Nasvet SuperStrela
Če RGB LED trak po montaži ne deluje pravilno, najprej preverite, ali so vsi štirje kontakti popolnoma poravnani. Slab stik samo na enem kontaktu lahko povzroči, da posamezna barva ne sveti ali sveti nepravilno.
