3-polni povezovalni konektor s kablom za 10 mm CCT LED trak

3-polni konektor s kablom za CCT LED trak – povezovalna spojka

3-polni konektor s kablom za CCT LED trak je praktična rešitev za hitro in enostavno povezovanje dveh ločenih delov CCT LED traku. Omogoča izdelavo povezave LED trak – kabel – LED trak brez klasičnega spajkanja žic, zato je montaža hitrejša, enostavnejša in bolj urejena.

Konektor je namenjen CCT LED trakovom z nastavljivo barvno temperaturo, pri katerih lahko s primernim CCT krmilnikom prilagajamo svetlobo med toplejšimi in hladnejšimi odtenki bele svetlobe.

Za razliko od klasičnega enobarvnega LED traku, ki običajno uporablja 2-polno povezavo, CCT LED trak uporablja 3-polno povezavo. Zato ima povezovalni konektor tri kontakte in 3-žilni kabel, ki omogoča povezavo vseh potrebnih vodnikov med obema deloma LED traku.

Glavne prednosti

• 3-polni konektor za CCT LED trak
• povezava LED trak – kabel – LED trak
• namenjen CCT oziroma nastavljivi beli svetlobi
• 3-žilni povezovalni kabel
• povezovanje dveh ločenih delov LED traku
• montaža brez spajkanja
• hitra in preprosta namestitev
• kompaktna izvedba konektorja
• primeren za prehode okoli vogalov
• uporaben med dvema ločenima LED profiloma
• primeren za pohištveno in kuhinjsko razsvetljavo
• idealen za različne notranje LED inštalacije

Kaj je CCT LED trak?

CCT LED trak omogoča spreminjanje barvne temperature bele svetlobe. Namesto ene fiksne barve bele svetlobe ima LED trak praviloma dva kanala bele svetlobe – toplo in hladno belo.

Z ustreznim CCT LED krmilnikom lahko uporabnik spreminja razmerje med obema kanaloma in tako prilagaja barvno temperaturo svetlobe glede na prostor, čas dneva ali želeno vzdušje.

Topla bela svetloba je priljubljena predvsem za sproščujoče in ambientalne prostore, medtem ko hladnejša oziroma nevtralnejša bela zagotavlja bolj izrazito in funkcionalno osvetlitev.

Prav zaradi dodatnega kanala potrebuje CCT LED trak ustrezno 3-polno povezavo, zato običajni 2-polni konektor za enobarvni LED trak ni primeren.

Enostavno povezovanje brez spajkanja

Ena največjih prednosti tega konektorja je možnost povezovanja CCT LED trakov brez spajkanja.

Pri klasičnem načinu je treba posamezne žice spajkati neposredno na kontaktne površine LED traku. To zahteva spajkalnik, ustrezno opremo, nekaj izkušenj in dodatni čas.

S hitrim konektorjem lahko LED trak preprosto namestite v ustrezno ležišče konektorja ter ga mehansko pritrdite. Kovinski kontakti v konektorju nato ustvarijo električno povezavo med LED trakom in povezovalnim kablom.

Takšna rešitev je še posebej praktična pri montažah, kjer je treba izdelati večje število povezav.

Idealen za povezovanje okoli vogalov

LED traku ni vedno mogoče namestiti v enem neprekinjenem kosu. Pri montaži lahko naletimo na vogale, omare, police, nosilce, prekinitve, prehode ali druge ovire.

V takšnem primeru lahko LED trak na predvidenem mestu odrežemo in nadaljujemo z drugim delom LED traku.

Med oba dela namestimo 3-polni povezovalni konektor s kablom, ki omogoča električno povezavo, medtem ko lahko kabel enostavno speljemo okoli ovire.

To je posebej uporabno pri izdelavi kompleksnejše pohištvene in dekorativne LED razsvetljave.

Odlična rešitev med dvema LED profiloma

Konektor s kablom je zelo uporaben tudi pri namestitvi LED trakov v aluminijaste LED profile.

Če imamo na primer dva ločena LED profila, med njima LED traku ni potrebno nameščati. Prvi LED trak lahko zaključimo v enem profilu, povezovalni kabel pa skrito speljemo do naslednjega profila, kjer nadaljujemo z drugim kosom CCT LED traku.

Rezultat je bolj urejena in profesionalna montaža.

Kje lahko uporabljamo CCT povezovalni konektor?

3-polni konektor s kablom je primeren za številne vrste LED razsvetljave:

• kuhinjska LED razsvetljava,
• osvetlitev pod kuhinjskimi elementi,
• LED osvetlitev delovnih površin,
• pohištvena razsvetljava,
• osvetlitev garderobnih omar,
• osvetlitev polic,
• osvetlitev vitrin,
• ambientalna LED razsvetljava,
• dekorativna razsvetljava,
• stropna LED razsvetljava,
• LED trakovi v aluminijastih profilih,
• povezovanje ločenih LED profilov,
• prehodi okoli vogalov in drugih ovir.

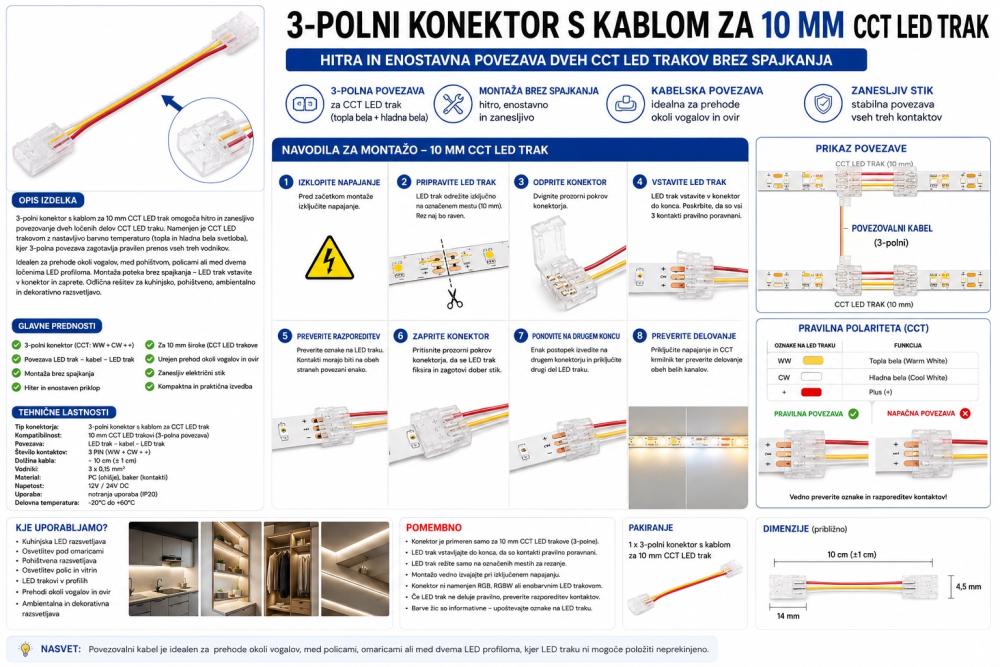

Kako pravilno namestiti konektor?

Pred začetkom montaže vedno izključite električno napajanje.

CCT LED trak odrežite samo na mestu, ki ga je proizvajalec označil kot mesto za rezanje. Rez mora biti raven in izveden tako, da kontaktne površine LED traku ostanejo nepoškodovane.

Nato konektor odprite oziroma pripravite za vstavljanje LED traku in trak potisnite v konektor do predvidenega položaja.

Zelo pomembno je, da so vsi trije kontakti LED traku pravilno poravnani s kontakti konektorja.

Ko je trak pravilno nameščen, konektor zaprite in preverite, ali je LED trak dovolj čvrsto pritrjen.

Enak postopek ponovite na drugem koncu kabla.

Pred dokončno montažo priporočamo, da sistem priključite na ustrezen CCT krmilnik in napajanje ter preverite delovanje obeh kanalov bele svetlobe.

Pazite na pravilno razporeditev kontaktov

Pri CCT LED trakovih ni pomembno samo število kontaktov. Pomembna je tudi njihova razporeditev oziroma polariteta.

Pred priključitvijo zato vedno preverite oznake na LED traku in poskrbite, da se posamezni kontakti na obeh delih traku med seboj pravilno ujemajo.

Če so kontakti povezani napačno, posamezen kanal morda ne bo deloval pravilno.

Barve žic so lahko v pomoč pri montaži, vendar je priporočljivo povezavo vedno preveriti glede na oznake na konkretnem LED traku, ne samo glede na barvo vodnikov.

Preverite širino LED traku

Poleg števila kontaktov je pri izbiri konektorja zelo pomembna tudi širina LED traku.

Konektor mora biti izdelan za enako širino tiskanega vezja, kot jo ima uporabljeni CCT LED trak. Preširokega traku ne bo mogoče pravilno vstaviti, pri preozkem pa kontakti morda ne bodo pravilno poravnani.

Zato pred naročilom vedno preverite:

✓ širino LED traku
✓ število kontaktov – 3 PIN
✓ vrsto LED traku – CCT
✓ razporeditev kontaktov
✓ združljivost konektorja z izvedbo LED traku

Konektor ni univerzalen za vse LED trakove

Ta 3-polni konektor je namenjen ustreznim CCT LED trakovom in ga ne smemo zamenjevati s konektorji za druge vrste LED trakov.

Enobarvni LED trakovi običajno uporabljajo 2-polne konektorje, RGB LED trakovi potrebujejo več kontaktov, prav tako RGBW in RGB+CCT LED trakovi uporabljajo drugačne povezave.

Zato je pri izbiri konektorja pomembno preveriti tako vrsto LED traku kot širino in število kontaktov.

Praktičen dodatek za profesionalno LED montažo

3-polni povezovalni konektor s kablom za CCT LED trak je majhen, vendar zelo uporaben element pri izdelavi sodobne LED razsvetljave.

Omogoča hitro povezovanje dveh delov CCT LED traku, premostitev prostora brez svetlobe ter enostavno napeljavo kabla okoli vogalov, med policami, omarami in drugimi elementi.

Ker za izdelavo povezave ni potrebno klasično spajkanje, je montaža preprostejša in hitrejša. Konektor je zato primeren tako za domače uporabnike kot tudi za monterje, električarje, izdelovalce pohištva in druge uporabnike LED razsvetljave.

Hitra povezava CCT LED trakov brez spajkanja

Če želite dva ločena CCT LED trakova povezati s kablom, je 3-polni povezovalni konektor praktična in elegantna rešitev. Omogoča urejeno izdelavo LED inštalacije ter je še posebej uporaben pri kuhinjski razsvetljavi, pohištveni razsvetljavi, LED profilih, policah, vitrinah in dekorativni LED osvetlitvi.

Za pravilno delovanje pred nakupom preverite predvsem širino LED traku, 3-polno povezavo in razporeditev kontaktov. Tako boste izbrali ustrezen konektor za vaš CCT LED trak in zagotovili pravilno povezavo vseh svetlobnih kanalov.
