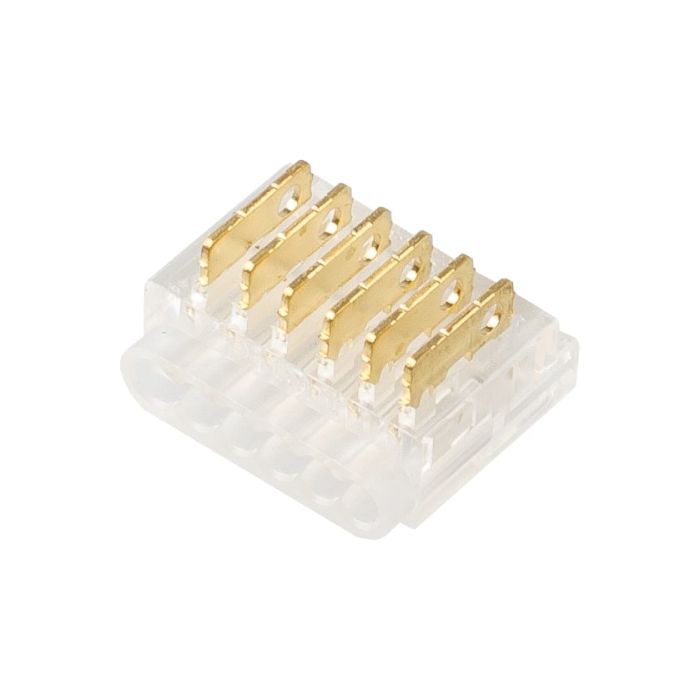

12 mm 6-polni RGB+CCT priključni konektor za LED trak in 6-žilni kabel
12 mm 6-polni RGB+CCT priključni konektor omogoča hitro in enostavno povezavo RGB+CCT LED traku s posameznimi vodniki brez spajkanja.
Na eni strani je namenjen priključitvi 12 mm širokega RGB+CCT LED traku s 6 kontakti, na drugi strani pa priključitvi šestih ustreznih vodnikov.
Konektor omogoča povezavo kanalov +, R, G, B, WW in CW za RGB barve ter toplo in hladno belo svetlobo.
Praktična izvedba omogoča hitro montažo brez spajkalnika, kar poenostavi izdelavo novih povezav, podaljškov in popravil LED inštalacij.
Primeren je za povezovanje RGB+CCT LED traku z RGB+CCT krmilnikom, 6-žilnim kablom ali drugim kompatibilnim delom LED sistema.
Pri montaži je treba pravilno poravnati vseh šest kontaktov LED traku in vodnike priključiti na ustrezne kanale, saj se lahko razpored kontaktov med LED trakovi razlikuje.
6-polni RGB+CCT konektor za 12 mm LED trak in vodnike je praktična rešitev za pametno, pohištveno, kuhinjsko, dekorativno in ambientalno LED razsvetljavo.
| Šifra | 24269 |
|---|---|
| Vodotesna zaščita | IP20 (brez zaščite) |
12 mm 6-polni RGB+CCT priključni konektor je praktična rešitev za hitro povezovanje RGB+CCT LED traku s posameznimi električnimi vodniki brez spajkanja. Na eni strani konektorja se priključi 12 mm širok RGB+CCT LED trak s 6 kontaktnimi površinami, na drugi strani pa šest ustreznih vodnikov za nadaljnjo povezavo z RGB+CCT krmilnikom, kablom ali drugim delom LED sistema.
Konektor je posebej uporaben pri novih LED inštalacijah, podaljševanju povezav, priključevanju krmilnikov ter popravilih, kjer želimo izdelati urejen priključek brez uporabe spajkalnika.
Konektor za povezavo LED trak → vodniki
Ta izvedba se razlikuje od klasičnega spojnega konektorja za povezovanje dveh LED trakov. Namenjena je povezavi:
12 mm RGB+CCT LED trak → 6-polni konektor → 6 posameznih vodnikov
Na eni strani se v konektor vstavi LED trak, na drugi pa posamezni vodniki. Tako lahko sami določimo potrebno dolžino kabla in RGB+CCT LED trak povežemo s krmilnikom oziroma preostalim delom inštalacije.
Za 12 mm RGB+CCT LED trakove s 6 kontakti
Konektor je namenjen 12 mm širokim RGB+CCT LED trakovom s šestimi kontaktnimi površinami. RGB+CCT je naprednejša izvedba LED traku, saj združuje barvno RGB osvetlitev in dva ločena kanala bele svetlobe.
Običajna povezava vključuje:
- + – skupni napajalni kontakt
- R – rdeča svetloba (Red)
- G – zelena svetloba (Green)
- B – modra svetloba (Blue)
- WW – toplo bela svetloba (Warm White)
- CW – hladno bela svetloba (Cool White)
Razpored kontaktov ni nujno enak pri vseh RGB+CCT LED trakovih. Pred priključitvijo zato vedno preverite oznake neposredno na uporabljenem LED traku.
RGB barve + nastavljiva bela svetloba
Glavna prednost RGB+CCT LED trakov je velika prilagodljivost osvetlitve. RGB kanali omogočajo ustvarjanje različnih barv in dekorativnih svetlobnih učinkov, dodatna kanala WW in CW pa omogočata spreminjanje barvne temperature bele svetlobe.
Z ustreznim RGB+CCT krmilnikom lahko tako izbirate med barvno ambientalno osvetlitvijo, toplejšo belo svetlobo za prijetnejši ambient in hladnejšo belo svetlobo za bolj funkcionalno osvetlitev.
Konektor omogoča povezavo vseh šestih potrebnih kanalov.
Hitra montaža brez spajkanja
Pomembna prednost konektorja je priključitev brez spajkanja. Pri klasičnem načinu bi morali šest posameznih žic natančno spajkati na majhne bakrene kontaktne površine LED traku.
S priključnim konektorjem se LED trak vstavi neposredno v predvideno stran konektorja, vodniki pa se priključijo na drugi strani. Tako je mogoče izdelati povezavo hitreje in brez uporabe spajkalnika neposredno na LED traku.
Priključitev šestih posameznih vodnikov
Na kabelski strani konektor omogoča priključitev 6 posameznih vodnikov. Vsak vodnik mora biti povezan z ustreznim kanalom RGB+CCT LED traku.
Pomembno je, da povezava pravilno sledi oznakam +, R, G, B, WW in CW. Pri izbiri vodnikov se ne zanašajte izključno na barvo izolacije, ampak vedno preverite dejansko povezavo posameznega kontakta.
Napačno zaporedje lahko povzroči, da se prižge napačna barva ali da posamezen kanal ne deluje pravilno.
Idealno za povezavo z RGB+CCT krmilnikom
Konektor je odlična rešitev, kadar želimo RGB+CCT LED trak povezati z RGB+CCT LED krmilnikom. Na konektor priključimo šest vodnikov želene dolžine in jih nato povežemo z ustreznimi izhodi krmilnika.
Takšna izvedba je praktična, kadar krmilnik ni nameščen neposredno ob začetku LED traku oziroma kadar mora povezovalni kabel potekati skozi pohištvo, omarico, LED profil ali drugo konstrukcijo.
Kje lahko uporabimo RGB+CCT konektor?
6-polni konektor je primeren za številne vrste LED razsvetljave, kot so:
- kuhinjska LED razsvetljava,
- osvetlitev pohištva,
- osvetlitev omar in garderob,
- police in vitrine,
- aluminijasti LED profili,
- stropna in stenska osvetlitev,
- ambientalna RGB+CCT razsvetljava,
- pametna LED razsvetljava,
- dekorativna razsvetljava,
- trgovine in razstavni prostori,
- hoteli in gostinski prostori,
- pisarne in poslovni prostori.
Primeren za nove inštalacije in popravila
RGB+CCT priključni konektor je uporaben tako pri izdelavi novih LED sistemov kot pri popravilih in predelavah obstoječih inštalacij.
Če je treba zamenjati poškodovan priključek ali izdelati nov kabelski izvod, lahko konektor omogoči povezavo brez neposrednega spajkanja na LED trak. Prav tako je praktičen za izdelavo povezovalnega kabla želene dolžine.
Pravilna poravnava vseh 6 kontaktov
LED trak je treba pred namestitvijo odrezati na označenem mestu za rezanje. Rez naj bo raven in čist, vseh šest bakrenih kontaktnih površin pa mora ostati nepoškodovanih.
LED trak vstavite tako, da se vseh 6 kontaktov konektorja natančno poravna s kontaktnimi površinami LED traku.
Slab stik samo enega kontakta lahko povzroči:
- nedelovanje posamezne RGB barve,
- nedelovanje toplo bele svetlobe,
- nedelovanje hladno bele svetlobe,
- napačno prikazovanje barv,
- nepravilno spreminjanje barvne temperature,
- občasno prekinjanje svetlobe.
Zato priporočamo, da pred dokončno montažo preizkusite vse kanale.
Kaj preveriti pred nakupom?
Pri izbiri konektorja ni dovolj preveriti samo širine LED traku. Pomembni so širina traku, število kontaktov in njihov razpored.
Ta konektor je namenjen 12 mm RGB+CCT LED trakovom s 6 kontakti. Ni primeren za 2-polne enobarvne, 3-polne CCT, 4-polne RGB ali 5-polne RGBW LED trakove.
Uporaba z zaščitenimi LED trakovi
Pri LED trakovih s silikonsko ali drugo zaščitno plastjo bo morda treba zaščito na območju bakrenih kontaktov previdno odstraniti, da lahko konektor vzpostavi ustrezen električni stik.
Če zaščitni sloj odstranite, prvotna IP zaščita na mestu priključitve brez dodatnega ustreznega tesnjenja ni več zagotovljena.
Praktična rešitev za RGB+CCT LED sisteme
12 mm 6-polni RGB+CCT priključni konektor za LED trak in vodnike omogoča hitro, pregledno in enostavno povezavo LED traku brez zahtevnega spajkanja. Zaradi priključitve šestih posameznih vodnikov je uporaben pri različnih dolžinah povezovalnih kablov in različnih načinih montaže.
Primeren je za RGB+CCT LED trakove, RGB+CCT krmilnike, pametno LED razsvetljavo, LED profile, kuhinjsko in pohištveno razsvetljavo, ambientalno osvetlitev ter različne dekorativne in profesionalne LED inštalacije.

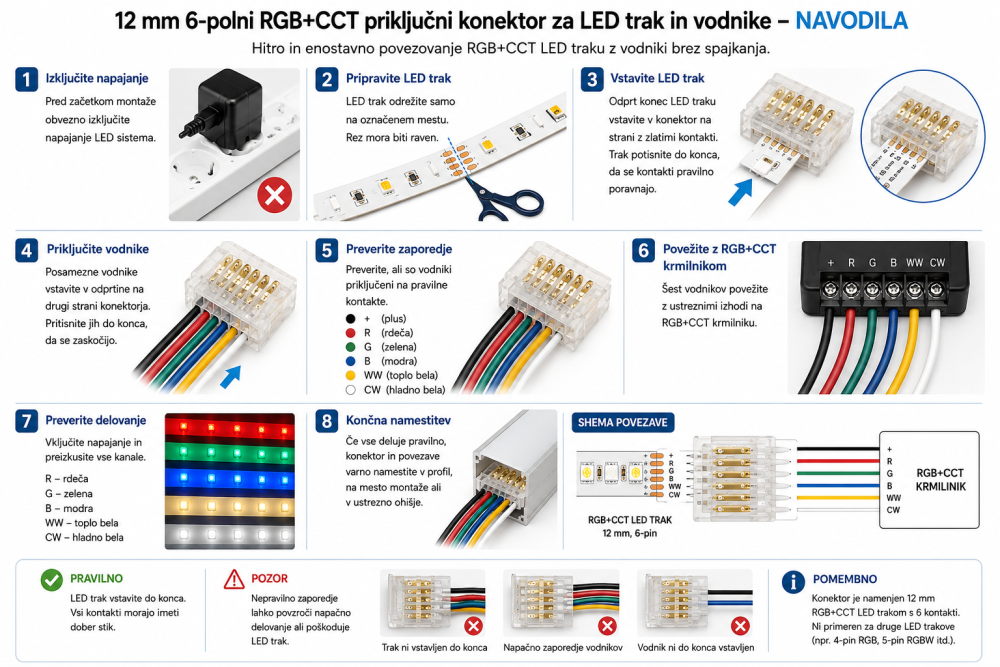

Navodila za uporabo in montažo 12 mm 6-polnega RGB+CCT priključnega konektorja
12 mm 6-polni RGB+CCT priključni konektor je namenjen povezovanju RGB+CCT LED traku s šestimi posameznimi vodniki brez spajkanja. Na eni strani konektorja se vstavi 12 mm RGB+CCT LED trak s 6 kontakti, na drugi strani pa šest vodnikov za povezavo z RGB+CCT krmilnikom ali drugim delom LED sistema.
1. Izključite napajanje
Pred začetkom montaže vedno izključite napajanje LED sistema. LED traku, konektorja ali vodnikov ne priklapljajte oziroma prestavljajte, ko je sistem pod napetostjo.
2. Preverite LED trak
Preverite, ali uporabljate 12 mm širok RGB+CCT LED trak s 6 kontaktnimi površinami. Konektor mora ustrezati širini traku, številu kontaktov in njihovemu razporedu.
RGB+CCT LED trak običajno uporablja:
- + – skupni napajalni kontakt
- R – rdeča svetloba
- G – zelena svetloba
- B – modra svetloba
- WW – toplo bela svetloba
- CW – hladno bela svetloba
Pomembno: vrstni red kontaktov se lahko pri različnih LED trakovih razlikuje, zato vedno preverite oznake neposredno na LED traku.
3. Pravilno odrežite LED trak
LED trak odrežite samo na mestu, ki je označeno za rezanje. Rez mora biti raven in čist, vseh šest bakrenih kontaktnih površin pa mora ostati nepoškodovanih.
Ne režite skozi LED diode, upore ali druge elektronske komponente.
4. Vstavite LED trak v konektor
Odrezani konec RGB+CCT LED traku previdno vstavite v stran konektorja, namenjeno LED traku.
Trak potisnite naravnost in do konca, da se vseh šest bakrenih kontaktnih površin pravilno poravna s kovinskimi kontakti konektorja.
5. Priključite šest vodnikov
Na drugi strani konektorja priključite šest posameznih vodnikov. Vsak vodnik mora biti pravilno nameščen in mora imeti dober stik s pripadajočim kontaktom.
Povezava mora slediti oznakam:
+ → +
R → R
G → G
B → B
WW → WW
CW → CW
Pri priključevanju se ne zanašajte samo na barvo izolacije kabla. Vedno preverite dejansko povezavo posameznega vodnika.
6. Preverite kontakte
Preverite, ali je LED trak vstavljen dovolj globoko in ali se vseh 6 kontaktov pravilno dotika bakrenih površin LED traku.
Prav tako preverite, da so vsi vodniki na drugi strani konektorja pravilno vstavljeni in varno nameščeni.
7. Povežite RGB+CCT krmilnik
Vodnike povežite z ustreznimi izhodi kompatibilnega RGB+CCT LED krmilnika.
Pred priključitvijo napajanja še enkrat preverite polariteto ter pravilno zaporedje kanalov +, R, G, B, WW in CW.
8. Preizkusite delovanje
Po končani montaži vključite napajanje in posamezno preverite vse funkcije:
R – rdeča
G – zelena
B – modra
WW – toplo bela
CW – hladno bela
Preverite tudi spreminjanje barvne temperature med toplo in hladno belo svetlobo, če uporabljeni krmilnik to omogoča.
Če posamezna barva ne deluje
Najprej izključite napajanje. Nato preverite, ali je LED trak pravilno vstavljen in ali ima vseh šest kontaktov dober stik.
Če se ob izbiri določene barve prižge napačen kanal, preverite zaporedje vodnikov. Če ne deluje samo toplo ali hladno bela svetloba, posebej preverite priključka WW in CW.
Pri vodoodpornih LED trakovih
Če ima LED trak silikonsko ali drugo zaščitno plast, bo morda treba zaščito na območju priključitve previdno odstraniti, da lahko kontakti konektorja dosežejo bakrene kontaktne površine.
Po odstranitvi zaščite prvotna IP zaščita na mestu priključitve brez dodatnega ustreznega tesnjenja ni več zagotovljena.
Pomembno
Konektor uporabljajte samo s kompatibilnimi 12 mm RGB+CCT LED trakovi s 6 kontakti. Montažo vedno izvajajte pri izključenem napajanju in pred dokončno namestitvijo preverite delovanje vseh RGB, WW in CW kanalov.
Nasvet: pred namestitvijo LED traku v aluminijasti profil, pohištvo ali drugo težje dostopno mesto najprej sestavite povezavo in preizkusite RGB barve, toplo belo in hladno belo svetlobo.
