12 mm 6-polni RGB+CCT povezovalni konektor s kablom za LED trak – brez spajkanja

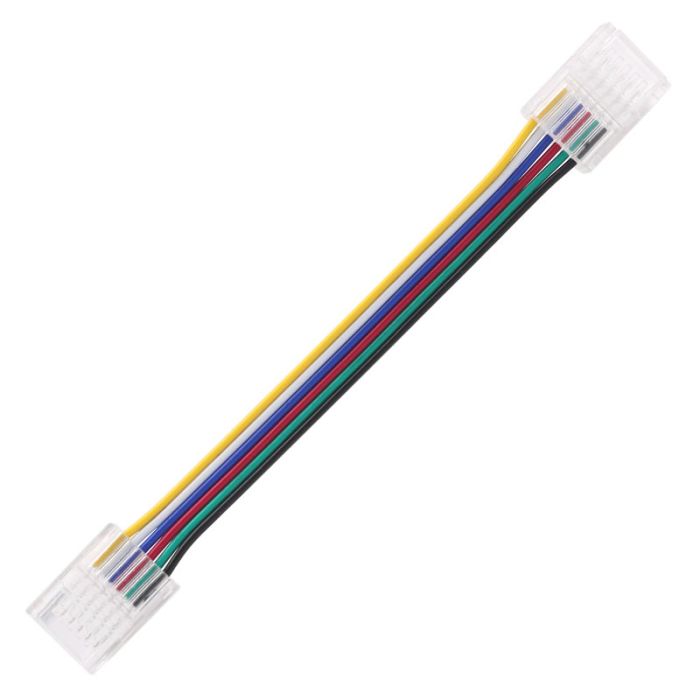

12 mm 6-polni RGB+CCT povezovalni konektor s kablom omogoča hitro povezovanje dveh RGB+CCT LED trakov brez spajkanja.
Namenjen je 12 mm širokim RGB+CCT LED trakovom s 6 kontakti za RGB barve ter toplo in hladno belo svetlobo.
Konektorja na obeh straneh kabla omogočata preprosto spajanje dveh ločenih delov LED traku brez uporabe spajkalnika.
6-žilni fleksibilni kabel omogoča enostavno povezovanje LED trakov okoli vogalov, med pohištvom, LED profili in čez druge prekinitve v LED inštalaciji.
Primeren je za podaljševanje RGB+CCT LED trakov, povezovanje ločenih odsekov, popravila ter izdelavo novih LED inštalacij.
Pri montaži je pomembno pravilno poravnati vseh šest kontaktov, da RGB barve ter topla in hladna bela svetloba delujejo pravilno.
12 mm RGB+CCT povezovalni konektor je praktična rešitev za hitro in urejeno montažo pametne, pohištvene, kuhinjske, dekorativne in ambientalne LED razsvetljave.
| Šifra | 24264 |
|---|---|
| Dimenzija | D:12mm x Š:14mm x V:6mm dolžina v celoti 13cm |
| Vodotesna zaščita | IP20 (brez zaščite) |
12 mm 6-polni RGB+CCT povezovalni konektor s kablom za LED trak je praktična rešitev za hitro in enostavno povezovanje dveh ločenih odsekov RGB+CCT LED traku. Konektor ima priključek za LED trak na obeh straneh, zato omogoča izdelavo povezave brez spajkanja, kar bistveno poenostavi montažo in skrajša čas izdelave LED razsvetljave.
Povezovalni konektor za dva RGB+CCT LED trakova
Za razliko od priključnega konektorja, ki ima na eni strani konektor in na drugi proste žice, ima ta model konektor na obeh koncih povezovalnega kabla. Namenjen je neposrednemu povezovanju dveh kompatibilnih RGB+CCT LED trakov.
Takšna izvedba je posebej uporabna, kadar moramo LED trak prekiniti in ga po določeni razdalji ponovno nadaljevati.
Za 12 mm RGB+CCT LED trakove s 6 kontakti
Konektor je namenjen 12 mm širokim RGB+CCT LED trakovom s 6 kontaktnimi površinami. RGB+CCT sistem omogoča uporabo klasičnih RGB barv in hkrati nastavljanje barvne temperature bele svetlobe.
RGB+CCT LED trak običajno uporablja naslednjih šest povezav:
- R – rdeča svetloba
- G – zelena svetloba
- B – modra svetloba
- WW – toplo bela svetloba
- CW – hladno bela svetloba
- + – skupni napajalni kontakt
Razpored kontaktov se lahko med različnimi modeli LED trakov razlikuje, zato je treba pred montažo vedno preveriti oznake na uporabljenem RGB+CCT LED traku.
Montaža LED traku brez spajkanja
Ena največjih prednosti tega 6-polnega konektorja za LED trak je preprosta montaža brez uporabe spajkalnika. Konec prvega LED traku se namesti v konektor na eni strani kabla, drugi LED trak pa v konektor na drugi strani.
Kontakti konektorja morajo biti pravilno poravnani z bakrenimi kontaktnimi površinami LED traku. Ko sta oba trakova pravilno nameščena in konektorja zaprta, dobimo praktično povezavo med dvema odsekoma LED razsvetljave.
Fleksibilen 6-žilni povezovalni kabel
Med konektorjema je 6-žilni fleksibilni kabel, ki prenaša vseh šest potrebnih povezav RGB+CCT sistema. Kabel omogoča precej več prilagodljivosti kot togi spojni konektorji.
Z njim lahko dva LED trakova povežemo tudi takrat, ko nista nameščena neposredno drug ob drugem ali v isti ravnini.
To je posebej uporabno pri:
- prehodih okoli vogalov,
- povezovanju dveh LED profilov,
- prehodih med kuhinjskimi omaricami,
- povezovanju polic in vitrin,
- prekinitvah LED traku zaradi pohištva,
- prehodih čez manjše ovire,
- dekorativnih LED inštalacijah,
- popravilih obstoječe RGB+CCT razsvetljave.
Idealen za vogale in zahtevnejše postavitve
Pri nameščanju LED traku okoli vogala lahko pretirano upogibanje poškoduje tiskano vezje ali kontakte LED traku. Povezovalni konektor s fleksibilnim kablom omogoča, da LED trak na primernem mestu prekinemo ter povezavo čez vogal izvedemo s kablom.
Takšna rešitev je uporabna pri kuhinjski razsvetljavi, pohištveni osvetlitvi, stropnih elementih, policah, vitrinah in LED profilih.
RGB barve in nastavljiva CCT bela svetloba
RGB+CCT LED trakovi sodijo med najbolj prilagodljive sisteme LED razsvetljave. RGB kanali omogočajo ustvarjanje različnih barv in svetlobnih učinkov, dodatna kanala WW in CW pa omogočata spreminjanje odtenka bele svetlobe.
Z ustreznim RGB+CCT krmilnikom lahko tako uporabljate toplo belo svetlobo za prijeten ambient, hladnejšo belo za bolj funkcionalno osvetlitev ali RGB barve za dekorativne svetlobne učinke.
Povezovalni konektor omogoča, da se vseh šest povezav prenese z enega dela LED traku na drugega.
Pomembna je pravilna poravnava vseh 6 kontaktov
Pred montažo LED trak odrežite samo na mestu, ki je označeno za rezanje. Rez mora biti raven, vseh šest bakrenih kontaktnih površin pa mora ostati čistih in nepoškodovanih.
Pri vstavljanju traku preverite, da je vseh 6 kontaktov LED traku pravilno poravnanih s kontakti konektorja. Prav tako mora biti zaporedje kontaktov na obeh straneh povezave pravilno.
Če kateri od kontaktov nima dobrega stika, lahko pride do težav, kot so:
- nedelovanje posamezne RGB barve,
- nedelovanje toplo bele svetlobe,
- nedelovanje hladno bele svetlobe,
- napačno prikazovanje barv,
- občasno prekinjanje svetlobe.
Pred dokončno montažo zato priporočamo preizkus vseh RGB in CCT funkcij.
Uporaba pri novih in obstoječih LED inštalacijah
12 mm RGB+CCT povezovalni konektor je uporaben tako pri izdelavi novih sistemov kot pri predelavi ali popravilu obstoječe LED razsvetljave.
Primeren je za stanovanja, kuhinje, dnevne sobe, spalnice, pohištvo, lokale, hotele, trgovine, pisarne, razstavne prostore in druge notranje LED projekte.
Preverite združljivost pred nakupom
Pred naročilom preverite predvsem širino LED traku in število kontaktov. Ta izvedba je namenjena 12 mm širokim RGB+CCT LED trakovom s 6 kontakti in ni primerna za 2-polne enobarvne, 3-polne CCT, 4-polne RGB ali 5-polne RGBW LED trakove.
Pri LED trakovih s silikonsko oziroma vodoodporno zaščito je lahko treba na območju kontaktov odstraniti del zaščitnega sloja. Po odstranitvi zaščite prvotna IP zaščita na mestu spoja brez dodatnega tesnjenja ni več zagotovljena.
Hitra in urejena povezava brez spajkalnika
12 mm 6-polni RGB+CCT povezovalni konektor s kablom je odlična izbira, kadar želimo dva odseka LED traku povezati hitro, pregledno in brez spajkanja. Fleksibilen kabel olajša izdelavo zahtevnejših postavitev, dva konektorja pa omogočata neposredno priključitev LED traku na obeh straneh.
Primeren je za RGB+CCT LED trakove, LED profile, pametno LED razsvetljavo, ambientalno osvetlitev, pohištveno in kuhinjsko razsvetljavo ter različne dekorativne LED projekte.

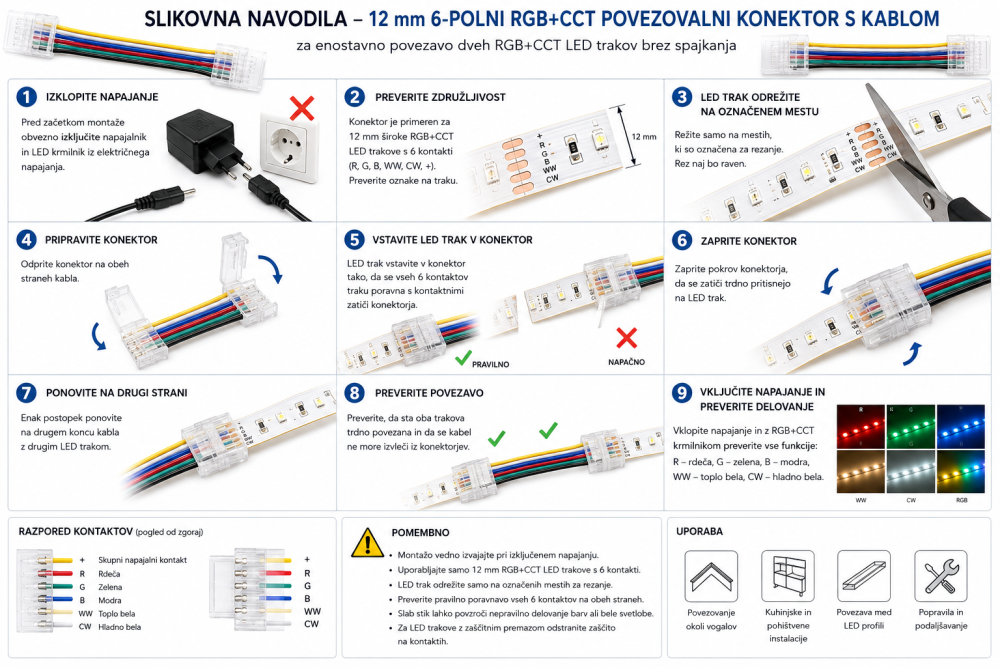

Navodila za montažo 12 mm 6-polnega RGB+CCT povezovalnega konektorja s kablom
Pred začetkom montaže izključite napajanje LED sistema in preverite, da LED trak ni pod napetostjo. Konektor je namenjen 12 mm širokim RGB+CCT LED trakovom s 6 kontakti.
LED trak odrežite samo na mestu, ki je označeno za rezanje. Rez naj bo raven in čist, vseh šest bakrenih kontaktnih površin pa mora ostati nepoškodovanih.
Odprite prozorni pokrov konektorja in konec prvega RGB+CCT LED traku previdno vstavite v konektor. LED trak potisnite dovolj globoko, da se vseh šest bakrenih kontaktov LED traku pravilno poravna s kontaktnimi zatiči konektorja.
Pred zapiranjem preverite pravilno zaporedje kontaktov. RGB+CCT LED trakovi običajno uporabljajo kontakte +, R, G, B, WW in CW, pri čemer R pomeni rdečo, G zeleno, B modro, WW toplo belo in CW hladno belo svetlobo. Razpored kontaktov se lahko med različnimi LED trakovi razlikuje, zato vedno upoštevajte oznake na uporabljenem LED traku.
Ko je LED trak pravilno nameščen, konektor čvrsto zaprite. Trak mora biti stabilno pritrjen in se ob rahlem potegu ne sme premikati.
Enak postopek ponovite na drugem koncu povezovalnega kabla in priključite drugi RGB+CCT LED trak. Posebej preverite, da je zaporedje vseh šestih kontaktov na obeh straneh povezave pravilno.
Po končani montaži ponovno preverite oba konektorja in šele nato priključite napajanje. Z RGB+CCT krmilnikom preizkusite rdečo, zeleno in modro barvo ter toplo in hladno belo svetlobo.
Če katera od barv ali bela svetloba ne deluje pravilno, najprej izključite napajanje. Preverite, ali sta oba LED trakova vstavljena dovolj globoko ter ali se vseh šest kontaktov pravilno dotika priključkov konektorja.
Pri LED trakovih s silikonsko oziroma vodoodporno zaščito bo morda treba na mestu priključitve previdno odstraniti zaščitni sloj. V tem primeru prvotna IP zaščita na mestu spoja brez dodatnega ustreznega tesnjenja ni več zagotovljena.
Pomembno: konektor je namenjen povezovanju kompatibilnih 12 mm RGB+CCT LED trakov s 6 kontakti in omogoča hitro povezavo dveh odsekov LED traku brez spajkanja.
