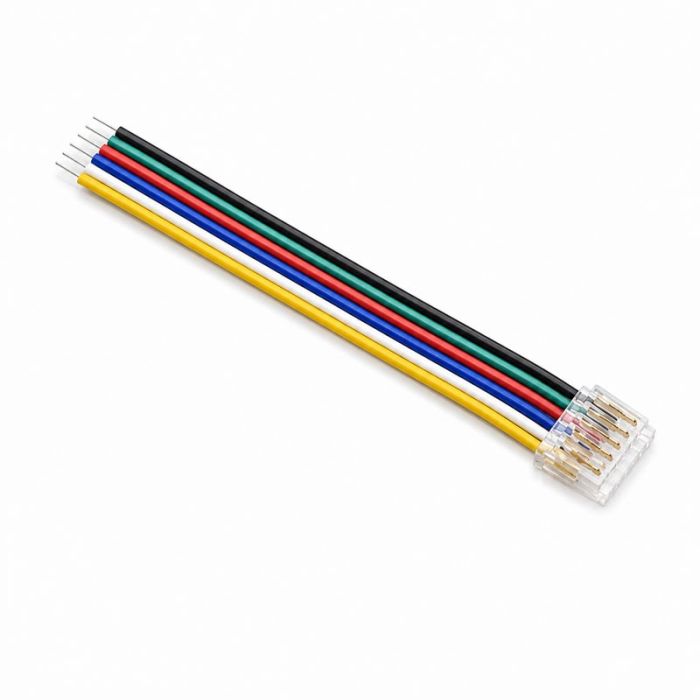

12 mm 6-polni RGB+CCT konektor s 10 cm kablom za LED trak – brez spajkanja
12 mm 6-polni RGB+CCT priključni konektor z 10 cm kablom omogoča hitro in enostavno priključitev RGB+CCT LED traku brez spajkanja.
Namenjen je 12 mm širokim SMD RGB+CCT LED trakovom s 6 kontakti za RGB barve ter toplo in hladno belo svetlobo. Konektor se na LED trak pritrdi s pritiskom na kontaktne zatiče, kar omogoča hitro, čisto in praktično montažo. Na drugi strani je opremljen s približno 10 cm dolgim 6-žilnim fleksibilnim kablom, ki omogoča enostavno povezavo z napajanjem, krmilnikom ali drugo LED inštalacijo.
Primeren je za podaljševanje RGB+CCT LED trakov, izdelavo novih povezav, popravila ter povezovanje LED razsvetljave v različnih prostorih.
Montaža brez spajkanja prihrani čas in je odlična rešitev tako za domače uporabnike kot profesionalne monterje LED sistemov. 6-polni RGB+CCT konektor za 12 mm LED trak je praktičen dodatek za stanovanjsko, poslovno, pohištveno, dekorativno in ambientalno LED razsvetljavo.
| Šifra | 24262 |
|---|---|
| Dimenzija | D:12mm x Š:14mm x V:6mm dolžina v celoti 11cm |
| Vodotesna zaščita | IP20 (brez zaščite) |
12 mm 6-polni RGB+CCT priključni konektor z 10 cm kablom je praktična rešitev za hitro in enostavno priključitev RGB+CCT LED traku brez spajkanja. Namenjen je 12 mm širokim SMD RGB+CCT LED trakovom s 6 kontakti ter omogoča povezavo RGB barv, toplo bele in hladno bele svetlobe.
6-polni konektor za RGB+CCT LED trak
RGB+CCT LED trakovi združujejo barvno RGB osvetlitev in nastavljivo belo CCT svetlobo. Z ustreznim RGB+CCT krmilnikom lahko tako uporabljamo različne barvne odtenke ter spreminjamo temperaturo bele svetlobe od prijetne toplo bele do hladnejše bele svetlobe.
Za takšno delovanje RGB+CCT LED trak praviloma uporablja 6 kontaktov, namenjenih posameznim svetlobnim kanalom:
- R – rdeča svetloba
- G – zelena svetloba
- B – modra svetloba
- WW – toplo bela svetloba
- CW – hladno bela svetloba
- + – skupni napajalni kontakt
Razpored kontaktov se lahko med različnimi LED trakovi razlikuje, zato pred priključitvijo vedno preverite oznake na LED traku.
Hitra priključitev brez spajkanja
Glavna prednost konektorja je možnost priključitve LED traku brez spajkanja. Namesto zamudnega spajkanja šestih posameznih žic na majhne bakrene kontaktne površine se LED trak preprosto vstavi v konektor.
Kontaktni zatiči poskrbijo za povezavo z bakrenimi površinami LED traku. Takšna izvedba omogoča hitro in pregledno montažo ter je posebej uporabna pri izdelavi večjega števila LED povezav.
10 cm fleksibilen 6-žilni kabel
Konektor ima približno 10 cm oziroma 100 mm dolg 6-žilni kabel. Posamezne žice omogočajo nadaljnjo povezavo RGB+CCT sistema z ustreznim krmilnikom, kablom oziroma drugim delom LED inštalacije.
Ker je kabel fleksibilen, omogoča lažje prilagajanje različnim načinom montaže in je uporaben tudi na mestih z omejenim prostorom.
Za 12 mm SMD RGB+CCT LED trakove
Konektor je namenjen SMD RGB+CCT LED trakovom širine 12 mm s 6 kontakti. Pred naročilom je pomembno preveriti širino traku in število bakrenih kontaktnih površin.
Konektor ni primeren za vse vrste LED trakov. 2-polni enobarvni, 3-polni CCT, 4-polni RGB in 5-polni RGBW trakovi potrebujejo ustrezno izvedbo konektorja.
Kje lahko uporabimo RGB+CCT konektor?
6-polni priključni konektor je uporaben pri različnih LED projektih, kot so:
- priključitev RGB+CCT LED traku,
- povezovanje LED traku z RGB+CCT krmilnikom,
- podaljševanje LED inštalacije,
- izdelava novih LED povezav,
- popravilo obstoječih povezav,
- povezovanje LED trakov v aluminijastih profilih,
- pohištvena in kuhinjska razsvetljava,
- dekorativna in ambientalna LED osvetlitev,
- stanovanjska in poslovna LED razsvetljava.
Odlična rešitev za popravila in predelave
Konektor je praktičen tudi pri popravilih obstoječih LED sistemov. Če je treba del RGB+CCT LED traku zamenjati ali izdelati nov priključek, lahko konektor bistveno poenostavi delo.
Ker spajkanje ni potrebno, je montaža hitrejša in ne zahteva uporabe spajkalnika neposredno na LED traku.
Pomembna pravilna poravnava kontaktov
Pri montaži mora biti LED trak pravilno odrezan na označenem mestu. Bakrene kontaktne površine morajo biti čiste, ravne in nepoškodovane.
LED trak vstavite tako, da se vseh šest kontaktov konektorja pravilno poravna s šestimi kontakti LED traku. Posebej preverite polariteto in oznake R, G, B, WW, CW ter skupnega kontakta.
Če posamezni kontakt ni pravilno povezan, lahko določena RGB barva ali eden od kanalov bele svetlobe ne deluje pravilno.
RGB barve in CCT bela svetloba
RGB+CCT sistem je odlična izbira za uporabnike, ki želijo združiti dekorativno barvno in funkcionalno belo LED razsvetljavo. RGB kanali omogočajo ustvarjanje različnih barvnih ambientov, kanala WW in CW pa omogočata prilagajanje odtenka bele svetlobe.
Z ustreznim krmilnikom lahko tako en LED trak uporabljate za sproščujočo ambientalno svetlobo, dekorativne barvne učinke ali klasično belo osvetlitev prostora.
Praktičen dodatek za profesionalno in domačo montažo
12 mm 6-polni RGB+CCT konektor z 10 cm kablom je odlična izbira za vse, ki želijo hitro, pregledno in enostavno priključitev LED traku brez spajkanja.
Primeren je za RGB+CCT LED trakove, pametno LED razsvetljavo, LED profile, kuhinjsko in pohištveno osvetlitev, dnevne prostore, spalnice, lokale, trgovine, hotele, pisarne ter dekorativne in ambientalne LED projekte. Zaradi preproste montaže in fleksibilnega kabla predstavlja uporabno rešitev tako pri novih LED inštalacijah kot pri podaljševanju in popravilih obstoječih sistemov.

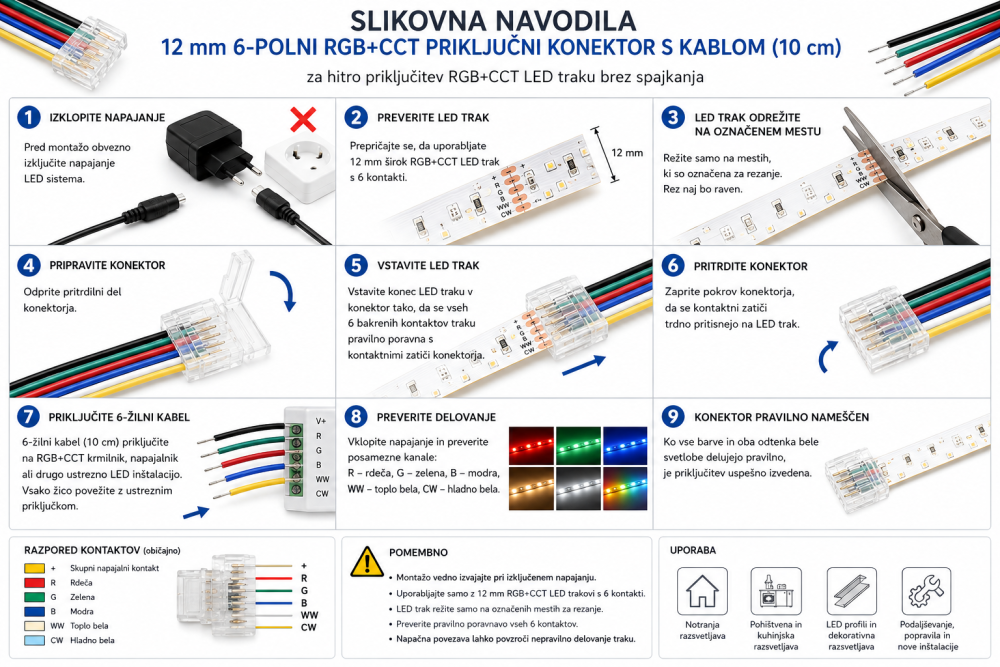

Navodila za uporabo in montažo 12 mm 6-polnega RGB+CCT konektorja s kablom
12 mm 6-polni RGB+CCT priključni konektor z 10 cm kablom je namenjen hitri priključitvi kompatibilnega RGB+CCT LED traku brez spajkanja. Konektor se namesti neposredno na LED trak, proste žice pa omogočajo nadaljnjo povezavo z RGB+CCT krmilnikom oziroma drugo ustrezno LED inštalacijo.
1. Izključite napajanje
Pred začetkom montaže vedno izključite napajalnik in RGB+CCT krmilnik iz električnega napajanja. Konektorja ne nameščajte ali odstranjujte, ko je LED sistem pod napetostjo.
2. Preverite združljivost LED traku
Pred montažo preverite, ali uporabljate:
- SMD RGB+CCT LED trak
- širino LED traku 12 mm
- LED trak s 6 kontaktnimi površinami
- ustrezno napetost LED traku, napajalnika in krmilnika.
Konektor mora po širini in razporeditvi kontaktov ustrezati uporabljenemu LED traku.
3. LED trak pravilno odrežite
LED trak odrežite izključno na mestu, ki je na traku označeno za rezanje. Rez naj bo raven in čist, vseh šest bakrenih kontaktnih površin pa mora ostati nepoškodovanih.
4. Pripravite konektor
Odprite oziroma pripravite pritrdilni del konektorja. Preverite, da so kontaktni zatiči nepoškodovani in pravilno nameščeni.
5. Vstavite RGB+CCT LED trak
Konec LED traku pravilno namestite v konektor. Vseh 6 kontaktnih zatičev konektorja mora biti poravnanih z bakrenimi kontaktnimi površinami LED traku.
Trak vstavite naravnost in do predvidenega položaja.
6. Pritrdite konektor
Konektor pritrdite oziroma zaprite tako, da kontaktni zatiči ustvarijo dober električni stik z LED trakom. Po namestitvi preverite, da se LED trak v konektorju ne premika.
7. Preverite razpored kontaktov
RGB+CCT LED trakovi običajno uporabljajo naslednje povezave:
+ – skupni napajalni kontakt
R – rdeča
G – zelena
B – modra
WW – toplo bela
CW – hladno bela
Pomembno: zaporedje kontaktov ni pri vseh RGB+CCT LED trakovih enako. Vedno upoštevajte oznake na konkretnem LED traku in krmilniku.
8. Priključite 6-žilni kabel
Približno 10 cm dolg 6-žilni kabel povežite z ustreznim RGB+CCT krmilnikom, podaljševalnim kablom ali drugim kompatibilnim delom LED sistema.
Vsako žico povežite z ustreznim priključkom. Pred vklopom še enkrat preverite pravilno polariteto in razpored posameznih kanalov.
9. Preverite delovanje
Po končani montaži priključite napajanje in z RGB+CCT krmilnikom preverite posamezne kanale:
- R – rdečo svetlobo
- G – zeleno svetlobo
- B – modro svetlobo
- WW – toplo belo svetlobo
- CW – hladno belo svetlobo
Če vse funkcije delujejo pravilno, je priključitev uspešno izvedena.
Če posamezna barva ne deluje
Izključite napajanje in preverite:
- ali je LED trak vstavljen dovolj globoko,
- ali je vseh 6 kontaktov pravilno poravnanih,
- ali imajo kontaktni zatiči dober stik z bakrenimi površinami,
- ali je zaporedje žic pravilno,
- ali se oznake na LED traku ujemajo s priključki RGB+CCT krmilnika.
Že en slab ali napačno priključen kontakt lahko povzroči nepravilno delovanje posamezne barve ali bele svetlobe.
Pomembna opozorila
LED sistema med montažo ne priklapljajte na napajanje. Konektor uporabljajte samo z združljivimi 12 mm 6-polnimi RGB+CCT LED trakovi. Pri vodoodpornih LED trakovih s silikonsko zaščito bo morda treba na območju kontaktov zaščito previdno odstraniti. Po odstranitvi zaščite prvotna stopnja IP na mestu priključitve brez dodatnega ustreznega tesnjenja ni več zagotovljena.
Nasvet: pred dokončno montažo LED traku v aluminijast profil ali na pohištvo vedno preizkusite RGB barve ter toplo in hladno belo svetlobo.
