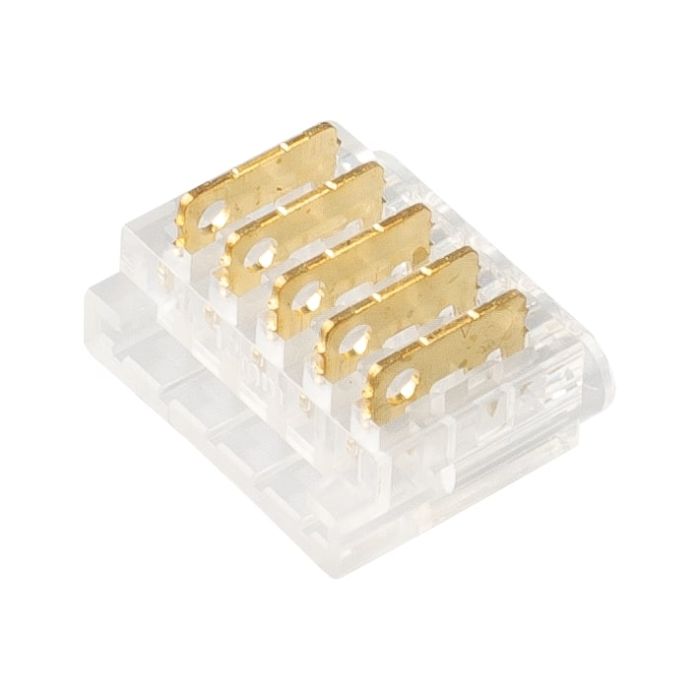

12 mm 5-polni RGBW priključni konektor za LED trak in 5-žilni kabel
12 mm 5-polni RGBW priključni konektor za LED trak in vodnike omogoča hitro povezavo RGBW LED traku z električnimi vodniki brez spajkanja.
Na eni strani je namenjen priključitvi 12 mm širokega RGBW LED traku s 5 kontakti, na drugi strani pa priključitvi ustreznih posameznih vodnikov.
Konektor omogoča povezavo vseh petih kanalov +, R, G, B in W za napajanje, rdečo, zeleno, modro in belo svetlobo.
Praktična izvedba omogoča hitro montažo brez spajkalnika, zato je priključevanje LED trakov enostavnejše in hitrejše.
Primeren je za povezovanje RGBW LED traku z RGBW krmilnikom, napajalno inštalacijo, podaljševalnim kablom ali drugim delom LED sistema.
Pri montaži je pomembno pravilno poravnati vseh pet kontaktov LED traku in vodnike priključiti na ustrezne kanale, da vse RGBW funkcije delujejo pravilno.
5-polni RGBW konektor za 12 mm LED trak in vodnike je praktična rešitev za pohištveno, kuhinjsko, dekorativno, ambientalno ter drugo RGBW LED razsvetljavo brez zahtevnega spajkanja.
| Šifra | 24268 |
|---|---|
| Vodotesna zaščita | IP20 (brez zaščite) |
12 mm 5-polni RGBW priključni konektor za LED trak in vodnike – brez spajkanja
12 mm 5-polni RGBW priključni konektor je praktična rešitev za hitro povezovanje RGBW LED traku s posameznimi električnimi vodniki brez klasičnega spajkanja. Na eni strani se v konektor vstavi 12 mm širok RGBW LED trak s 5 kontakti, na drugi strani pa ustrezni vodniki za nadaljnjo povezavo z RGBW krmilnikom, kablom oziroma drugim delom LED inštalacije.
Takšna izvedba je posebej uporabna pri montažah, kjer želimo izdelati priključek hitro, pregledno in brez uporabe spajkalnika.
Konektor LED trak → vodniki
Ta model se razlikuje od klasičnega spojnega konektorja za povezovanje dveh LED trakov. Namenjen je povezavi:
12 mm RGBW LED trak → konektor → 5 posameznih vodnikov
Na eni strani konektorja se tako namesti LED trak, na drugi strani pa se priključijo posamezni vodniki. To omogoča izdelavo priključnega kabla želene dolžine in enostavnejšo povezavo LED traku z ostalimi komponentami sistema.
Za 12 mm RGBW LED trak s 5 kontakti
Konektor je namenjen 12 mm širokim RGBW LED trakovom s petimi kontaktnimi površinami. RGBW sistem poleg klasičnih RGB barv vsebuje še ločen kanal za belo svetlobo.
Običajno uporablja naslednjih pet povezav:
- + – skupni napajalni kontakt
- R – rdeča svetloba (Red)
- G – zelena svetloba (Green)
- B – modra svetloba (Blue)
- W – bela svetloba (White)
Pred montažo vedno preverite oznake neposredno na LED traku, saj se lahko vrstni red kontaktov med posameznimi modeli razlikuje.
Povezovanje brez spajkanja
Ena glavnih prednosti konektorja je montaža brez spajkanja. Pri klasični povezavi bi bilo treba pet posameznih vodnikov spajkati neposredno na majhne bakrene kontaktne površine RGBW LED traku.
S priključnim konektorjem je postopek bistveno enostavnejši. LED trak se vstavi v ustrezno stran konektorja, posamezni vodniki pa se priključijo na drugi strani.
To je priročno predvsem pri montaži na terenu, popravilih in predelavah obstoječih LED sistemov.
Priključitev petih posameznih vodnikov
Konektor omogoča priključitev posameznih vodnikov za vseh pet kanalov RGBW sistema. Pomembno je, da je vsak vodnik priključen na pravilen kontakt.
Pri povezovanju zato preverite, da se +, R, G, B in W na strani LED traku pravilno nadaljujejo na pripadajoče vodnike.
Napačno zaporedje lahko povzroči, da posamezna barva ne deluje ali da se ob izbiri določene barve prižge napačen kanal.
Povezava z RGBW krmilnikom
Konektor je posebej praktičen, kadar želimo RGBW LED trak povezati z RGBW krmilnikom. Na konektor priključimo ustrezne vodnike, ki jih nato lahko speljemo do krmilnika.
S tem lahko dolžino povezovalnega kabla prilagodimo dejanski postavitvi sistema, kar je uporabno pri LED profilih, pohištvu, kuhinjah, policah in drugih projektih, kjer krmilnik ni nameščen neposredno ob LED traku.
Kje lahko uporabimo konektor?
12 mm 5-polni RGBW priključni konektor je primeren za različne LED projekte, med drugim za:
- kuhinjsko LED razsvetljavo,
- osvetlitev pohištva in omar,
- police in vitrine,
- aluminijaste LED profile,
- stropno in stensko osvetlitev,
- ambientalno RGBW razsvetljavo,
- dekorativne LED inštalacije,
- poslovne in prodajne prostore,
- priključitev RGBW krmilnikov,
- podaljševanje obstoječega ožičenja,
- popravila RGBW LED sistemov.
RGB barve in dodatna bela svetloba
RGBW LED trak omogoča kombinacijo barvne RGB osvetlitve in ločene bele svetlobe. Kanali R, G in B omogočajo ustvarjanje različnih barvnih kombinacij, kanal W pa je namenjen samostojni beli svetlobi.
Z ustreznim RGBW krmilnikom lahko tako isti LED trak uporabljamo za dekorativno barvno osvetlitev ali belo svetlobo.
Pravilna povezava vseh petih kontaktov je zato ključnega pomena za delovanje vseh funkcij.
Pomembna je pravilna poravnava kontaktov
Pred namestitvijo LED trak odrežite izključno na označenem mestu za rezanje. Rez mora biti raven, vseh pet bakrenih kontaktnih površin pa mora ostati čistih in nepoškodovanih.
LED trak vstavite v konektor tako, da se vseh pet kontaktov pravilno poravna. Prav tako preverite pravilno namestitev posameznih vodnikov na drugi strani konektorja.
Če kateri od kontaktov nima dobrega stika, lahko pride do nedelovanja posamezne barve, bele svetlobe ali do občasnega prekinjanja povezave.
Odlična rešitev za popravila in predelave
Konektor je uporaben tudi pri popravilu obstoječe LED razsvetljave. Če je treba poškodovan priključni kabel zamenjati ali LED trak povezati z novim ožičenjem, lahko s konektorjem izdelamo nov priključek brez neposrednega spajkanja na LED trak.
Prav tako je primeren za nove inštalacije, pri katerih želimo sami določiti dolžino povezovalnih vodnikov.
Pred nakupom preverite združljivost
Pred naročilom priporočamo preverjanje širine LED traku, števila kontaktov in njihove razporeditve. Konektor je namenjen 12 mm RGBW LED trakovom s 5 kontakti.
Ni namenjen klasičnim 2-polnim enobarvnim, 3-polnim CCT, 4-polnim RGB ali 6-polnim RGB+CCT LED trakovom.
Pri vodoodpornih LED trakovih s silikonskim zaščitnim slojem je lahko treba na mestu priključitve odstraniti del zaščite, da se zagotovi pravilen stik. Po takšnem posegu prvotna IP zaščita spoja brez dodatnega tesnjenja praviloma ni več zagotovljena.
Praktičen 5-polni RGBW konektor za hitro montažo
12 mm 5-polni RGBW priključni konektor za LED trak in vodnike je odlična izbira, kadar želimo LED trak povezati z ožičenjem hitro, pregledno in brez spajkanja. Omogoča priključitev vseh petih RGBW kanalov ter poenostavi izdelavo novih povezav, podaljškov in popravil.
Primeren je za RGBW LED trakove, RGBW krmilnike, LED profile, kuhinjsko in pohištveno razsvetljavo, ambientalno osvetlitev, dekorativne LED projekte ter stanovanjske in poslovne LED inštalacije.

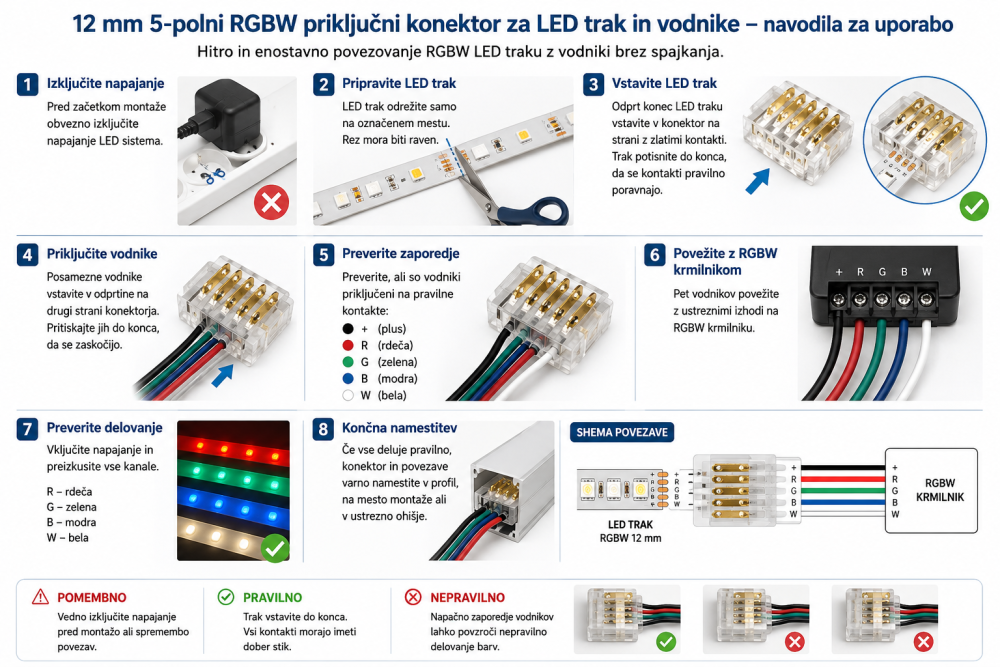

Navodila za uporabo in montažo 12 mm 5-polnega RGBW priključnega konektorja za LED trak in vodnike
12 mm 5-polni RGBW priključni konektor je namenjen povezovanju 12 mm RGBW LED traku s petimi posameznimi vodniki brez spajkanja. Na eni strani se vstavi LED trak, na drugi strani pa posamezni vodniki za nadaljnjo povezavo z RGBW krmilnikom oziroma drugim delom LED sistema.
1. Izključite napajanje
Pred začetkom montaže obvezno izključite napajanje LED sistema. LED traku, konektorja ali vodnikov ne priklapljajte oziroma prestavljajte, ko je sistem pod napetostjo.
2. Preverite združljivost
Pred montažo preverite, ali uporabljate 12 mm širok RGBW LED trak s 5 kontaktnimi površinami. Preverite tudi oznake in zaporedje kontaktov na LED traku.
RGBW LED trak običajno uporablja:
- + – skupni napajalni kontakt
- R – rdeča (Red)
- G – zelena (Green)
- B – modra (Blue)
- W – bela (White)
Pomembno: zaporedje kontaktov se lahko pri različnih LED trakovih razlikuje, zato vedno upoštevajte oznake na konkretnem LED traku.
3. LED trak pravilno odrežite
LED trak odrežite samo na označenem mestu za rezanje. Rez naj bo raven in čist, vseh pet bakrenih kontaktnih površin pa mora ostati nepoškodovanih.
Ne režite skozi LED diode ali druge elektronske komponente.
4. Vstavite LED trak v konektor
Konec RGBW LED traku previdno vstavite v stran konektorja, namenjeno LED traku.
Trak vstavite naravnost in dovolj globoko, da se vseh pet kontaktnih površin LED traku pravilno poravna s kovinskimi kontakti konektorja.
5. Priključite posamezne vodnike
Na drugi strani konektorja priključite pet ustreznih vodnikov. Vsak vodnik mora biti pravilno nameščen na pripadajočem kontaktu.
Povezava mora slediti oznakam:
+ → +
R → R
G → G
B → B
W → W
Pri priključevanju se ne zanašajte samo na barvo izolacije vodnikov. Vedno preverite, kateri vodnik je dejansko povezan s posameznim kanalom.
6. Preverite pravilno namestitev
Preverite, ali je LED trak v konektor vstavljen dovolj globoko in ali so vsi vodniki pravilno nameščeni.
Vsi kontakti morajo imeti zanesljiv električni stik. LED traku ali vodnikov po namestitvi ne vlecite na silo.
7. Povežite vodnike z RGBW krmilnikom
Pet vodnikov lahko nato povežete z ustreznim RGBW LED krmilnikom, podaljševalnim kablom ali drugim kompatibilnim delom LED inštalacije.
Ponovno preverite pravilno zaporedje kanalov +, R, G, B in W.
8. Preverite povezavo pred vklopom
Pred priključitvijo napajanja še enkrat preverite celotno povezavo. Posebej bodite pozorni na polariteto in pravilno zaporedje vseh petih kanalov.
Če je kateri od vodnikov napačno priključen, lahko posamezne barve delujejo nepravilno.
9. Vključite napajanje in preizkusite
Po končani montaži vključite napajanje in z RGBW krmilnikom posamezno preverite:
R – rdečo svetlobo
G – zeleno svetlobo
B – modro svetlobo
W – belo svetlobo
Če vsi kanali delujejo pravilno, je priključitev uspešno izvedena.
Če posamezna barva ne deluje
Najprej izključite napajanje in nato preverite priključek. Preverite, ali je LED trak pravilno vstavljen, ali so kontaktne površine poravnane ter ali imajo vsi vodniki dober stik.
Če se na primer ob izbiri rdeče prižge druga barva, preverite zaporedje vodnikov R, G, B in W.
Pomembno pri vodoodpornih LED trakovih
Če ima LED trak silikonsko ali drugo zaščitno plast, bo morda treba na območju priključka zaščito previdno odstraniti, da lahko konektor pravilno doseže bakrene kontaktne površine.
Po odstranitvi zaščite prvotna IP zaščita na mestu priključitve brez dodatnega ustreznega tesnjenja ni več zagotovljena.
Pomembno
Konektor uporabljajte samo s kompatibilnimi 12 mm RGBW LED trakovi s 5 kontakti. Montažo vedno izvajajte pri izključenem napajanju in pred dokončno namestitvijo LED traku preverite delovanje vseh kanalov.
Nasvet: pred montažo LED traku v aluminijasti profil, pohištvo ali drugo težje dostopno mesto najprej izdelajte priključek in preizkusite RGB barve ter belo svetlobo.
