12 mm 5-polni RGBW priključni konektor s kablom za LED trak – brez spajkanja

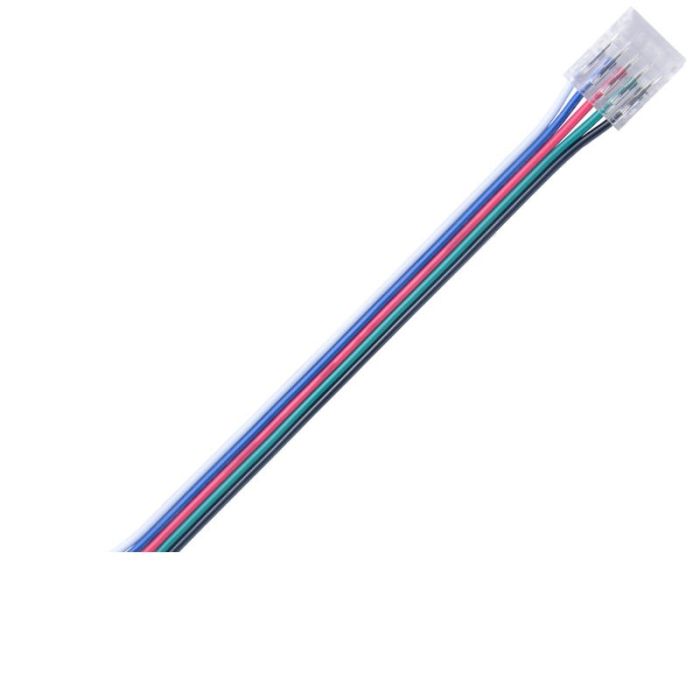

12 mm 5-polni RGBW priključni konektor s kablom omogoča hitro in enostavno priključitev RGBW LED traku brez spajkanja.
Namenjen je 12 mm širokim RGBW LED trakovom s 5 kontakti za rdečo, zeleno, modro in belo svetlobo ter skupni napajalni kontakt.
Konektor se namesti neposredno na kontaktne površine LED traku, zato za izdelavo priključka ne potrebujete spajkalnika.
Na drugi strani je konektor opremljen s 5-žilnim fleksibilnim kablom, ki omogoča nadaljnjo povezavo z RGBW krmilnikom, podaljševalnim kablom ali drugim delom LED inštalacije.
Primeren je za priključitev, podaljševanje, popravilo in izdelavo novih RGBW LED inštalacij v stanovanjskih in poslovnih prostorih.
Pri montaži je treba pravilno poravnati vseh pet kontaktov +, R, G, B in W, da RGB barve in bela svetloba delujejo pravilno.
| Šifra | 24266 |
|---|---|
| Dimenzija | D:12mm x Š:14mm x V:6mm dolžina v celoti 11.5cm |
| Vodotesna zaščita | IP20 (brez zaščite) |
12 mm 5-polni RGBW priključni konektor s kablom za LED trak – brez spajkanja
12 mm 5-polni RGBW priključni konektor s kablom je praktična rešitev za hitro in enostavno priključitev RGBW LED traku brez spajkanja. Namenjen je 12 mm širokim RGBW LED trakovom s 5 kontaktnimi površinami in omogoča povezavo vseh kanalov, potrebnih za RGB barve in dodatno belo svetlobo.
Konektor je posebej uporaben pri novih LED inštalacijah, podaljševanju obstoječih povezav, priključitvi LED traku na krmilnik ter različnih popravilih.
5-polni konektor za RGBW LED trak
RGBW LED trak poleg klasičnih RGB barv vsebuje še ločen kanal za belo svetlobo (W – White). Zaradi tega se pri kompatibilnih RGBW LED trakovih uporablja pet kontaktov:
- + – skupni napajalni kontakt
- R – rdeča svetloba (Red)
- G – zelena svetloba (Green)
- B – modra svetloba (Blue)
- W – bela svetloba (White)
Razpored kontaktov se lahko med različnimi modeli LED trakov razlikuje, zato je treba pred priključitvijo vedno preveriti oznake neposredno na uporabljenem LED traku.
Priključitev RGBW LED traku brez spajkanja
Glavna prednost tega konektorja je hitra montaža brez spajkalnika. LED trak odrežete na označenem mestu in ga pravilno vstavite v konektor. Kovinski kontakti konektorja se morajo natančno poravnati z bakrenimi kontaktnimi površinami LED traku.
Takšen način priključitve prihrani čas in olajša montažo, predvsem kadar spajkanje na mestu namestitve ni praktično.
Konektor na eni strani, 5-žilni kabel na drugi
Za razliko od povezovalnega konektorja, ki ima priključek za LED trak na obeh straneh kabla, ima ta izvedba na eni strani konektor za RGBW LED trak, na drugi pa 5-žilni kabel.
Zaradi takšne izvedbe je primeren predvsem za priključitev LED traku na:
- RGBW LED krmilnik,
- podaljševalni kabel,
- priključno sponko,
- drugo kompatibilno ožičenje,
- obstoječo RGBW LED inštalacijo.
To omogoča veliko prilagodljivosti pri načrtovanju in izvedbi LED razsvetljave.
Za 12 mm RGBW LED trakove
Konektor je namenjen 12 mm širokim RGBW LED trakovom s 5 kontakti. Pred nakupom priporočamo, da preverite širino traku in število kontaktnih površin.
Ni primeren za 2-polne enobarvne, 3-polne CCT, 4-polne RGB ali 6-polne RGB+CCT LED trakove. Pri konektorjih za LED trak ni pomembna samo širina, temveč tudi število in razpored kontaktov.
RGB barve + dodatna bela svetloba
RGBW LED trakovi so odlična izbira za prostore, kjer želimo združiti barvno ambientalno osvetlitev z ločeno belo svetlobo. Z ustreznim RGBW krmilnikom lahko izbiramo med rdečo, zeleno in modro barvo, ustvarjamo različne kombinacije RGB barv ter uporabljamo samostojen kanal bele svetlobe.
Takšen sistem je zato primeren tako za dekorativno kot tudi za funkcionalnejšo LED razsvetljavo.
Kje lahko uporabimo 12 mm RGBW konektor?
Priključni konektor s kablom je primeren za številne LED projekte, kot so kuhinjska razsvetljava, osvetlitev pohištva, polic in vitrin, LED profili, stropna razsvetljava, ambientalna osvetlitev dnevnih prostorov, spalnic, lokalov, trgovin in poslovnih prostorov.
Posebej praktičen je na mestih, kjer želimo konec RGBW LED traku hitro povezati z ožičenjem oziroma RGBW krmilnikom.
Primeren tudi za popravila in predelave
Konektor lahko uporabimo tudi pri popravilu ali predelavi obstoječe RGBW LED inštalacije. Če je treba poškodovan priključek zamenjati ali izdelati nov kabelski priključek, lahko konektor omogoči izvedbo brez neposrednega spajkanja na LED trak.
To je priročno predvsem na težje dostopnih mestih ali pri montažah, kjer želimo delo opraviti hitreje.
Na kaj moramo paziti pri montaži?
LED trak vedno odrežite samo na označenem mestu za rezanje. Rez mora biti raven, vseh pet bakrenih kontaktov pa mora ostati čistih in nepoškodovanih.
Pri vstavljanju LED traku preverite, da so vseh 5 kontaktov konektorja pravilno poravnanih s kontakti +, R, G, B in W na LED traku. Če je kateri izmed kontaktov napačno poravnan ali nima dobrega stika, lahko določena barva ali bela svetloba ne deluje pravilno.
Pred dokončno montažo priporočamo, da preverite delovanje rdeče, zelene, modre in bele svetlobe.
Uporaba z vodoodpornimi LED trakovi
Pri RGBW LED trakovih s silikonskim oziroma drugim zaščitnim slojem bo morda treba zaščito na območju kontaktov previdno odstraniti, da lahko konektor vzpostavi ustrezen električni stik.
Po odstranitvi zaščite prvotna IP zaščita na mestu priključka brez dodatnega ustreznega tesnjenja praviloma ni več zagotovljena.
Hitra in praktična rešitev za RGBW LED razsvetljavo
12 mm 5-polni RGBW priključni konektor s kablom je odlična izbira za uporabnike in monterje, ki želijo izdelati hiter, pregleden in praktičen priključek RGBW LED traku brez spajkanja.
Primeren je za RGBW LED trakove, RGBW krmilnike, LED profile, pohištveno razsvetljavo, kuhinjsko osvetlitev, ambientalno LED razsvetljavo, dekorativne projekte, podaljševanje in popravilo LED inštalacij.

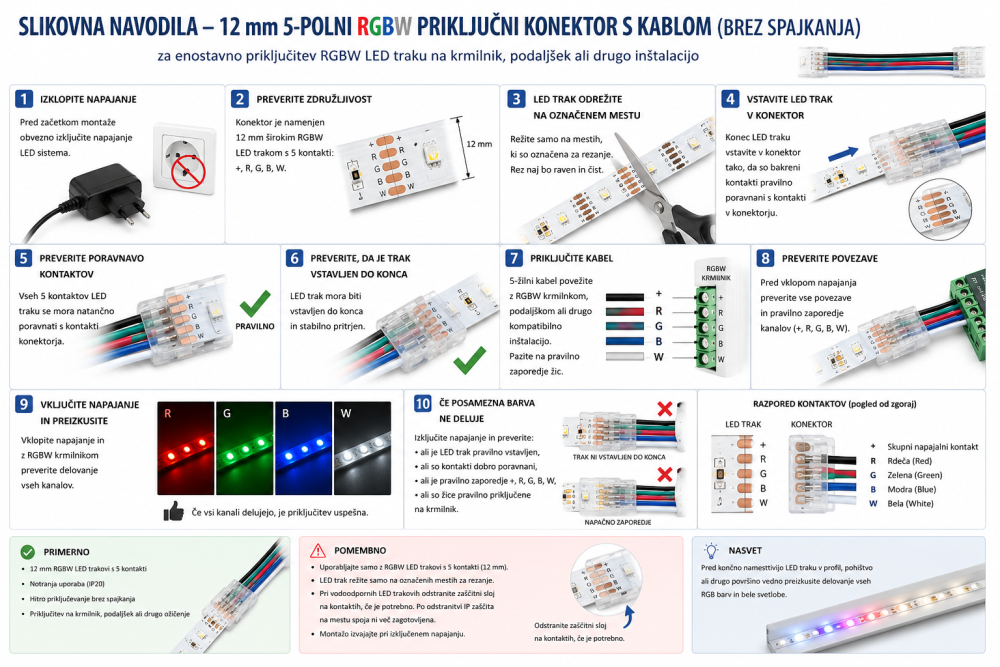

Navodila za uporabo in montažo 12 mm 5-polnega RGBW priključnega konektorja s kablom
12 mm 5-polni RGBW priključni konektor s kablom je namenjen hitri priključitvi kompatibilnega RGBW LED traku brez spajkanja. Na eni strani se priključi neposredno na LED trak, 5-žilni kabel pa omogoča nadaljnjo povezavo z RGBW krmilnikom oziroma drugim delom LED sistema.
1. Izključite napajanje
Pred začetkom montaže obvezno izključite napajanje LED sistema. Konektorja ne nameščajte ali odstranjujte, ko je LED trak pod napetostjo.
2. Preverite združljivost
Pred montažo preverite, ali uporabljate 12 mm širok RGBW LED trak s 5 kontaktnimi površinami. Konektor mora ustrezati širini, številu in razporeditvi kontaktov na LED traku.
3. LED trak odrežite na označenem mestu
LED trak odrežite samo na mestu, ki je na traku označeno za rezanje. Rez naj bo raven in čist, vseh pet bakrenih kontaktnih površin pa mora ostati nepoškodovanih.
4. Pravilno namestite LED trak v konektor
Konec RGBW LED traku previdno vstavite v konektor. Trak potisnite dovolj globoko, da se vseh 5 bakrenih kontaktnih površin LED traku pravilno poravna s kovinskimi kontakti konektorja.
5. Preverite razpored kontaktov
RGBW LED trak običajno uporablja naslednje kontakte:
- + – skupni napajalni kontakt
- R – rdeča svetloba
- G – zelena svetloba
- B – modra svetloba
- W – bela svetloba
Razpored kontaktov se lahko pri različnih LED trakovih razlikuje. Vedno preverite oznake na konkretnem LED traku in jih primerjajte s povezavo kabla oziroma RGBW krmilnika.
6. Preverite pritrditev
Po vstavitvi preverite, da je LED trak vstavljen do konca in stabilno pritrjen. Vseh pet kontaktov mora imeti dober stik. Traku po namestitvi ne vlecite na silo.
7. Priključite 5-žilni kabel
Proste žice na drugi strani konektorja povežite z ustreznimi priključki RGBW krmilnika, podaljševalnega kabla ali druge kompatibilne LED inštalacije.
Pri priključevanju pazite, da se posamezni kanali +, R, G, B in W pravilno ujemajo.
8. Preverite povezavo pred vklopom
Pred priključitvijo napajanja še enkrat preverite vse povezave. Napačna polariteta ali zamenjava posameznih RGBW kanalov lahko povzroči nepravilno delovanje LED traku.
9. Vključite napajanje in preizkusite
Po končani montaži vključite napajanje in z RGBW krmilnikom preverite:
R – rdečo svetlobo
G – zeleno svetlobo
B – modro svetlobo
W – belo svetlobo
Če vsi kanali delujejo pravilno, je priključitev uspešno izvedena.
Če posamezna barva ne deluje
Najprej izključite napajanje. Preverite, ali je LED trak v konektor vstavljen dovolj globoko in ali se vseh pet bakrenih površin pravilno dotika kontaktov konektorja.
Nato preverite zaporedje +, R, G, B in W ter povezavo posameznih žic z RGBW krmilnikom. Slab stik enega kontakta lahko povzroči, da posamezna barva ali bela svetloba ne deluje.
Pomembno
Konektor uporabljajte samo s kompatibilnimi 12 mm RGBW LED trakovi s 5 kontakti. Montažo vedno izvajajte pri izključenem napajanju in LED trak režite samo na za to označenih mestih.
Pri vodoodpornih oziroma silikonsko zaščitenih LED trakovih bo morda treba na mestu priključitve odstraniti del zaščitnega sloja. Po takšnem posegu prvotna IP zaščita spoja brez dodatnega ustreznega tesnjenja ni več zagotovljena.
Nasvet: pred dokončno namestitvijo LED traku v aluminijasti profil, pohištvo ali drugo težje dostopno mesto vedno preizkusite delovanje vseh RGB barv in bele svetlobe.
