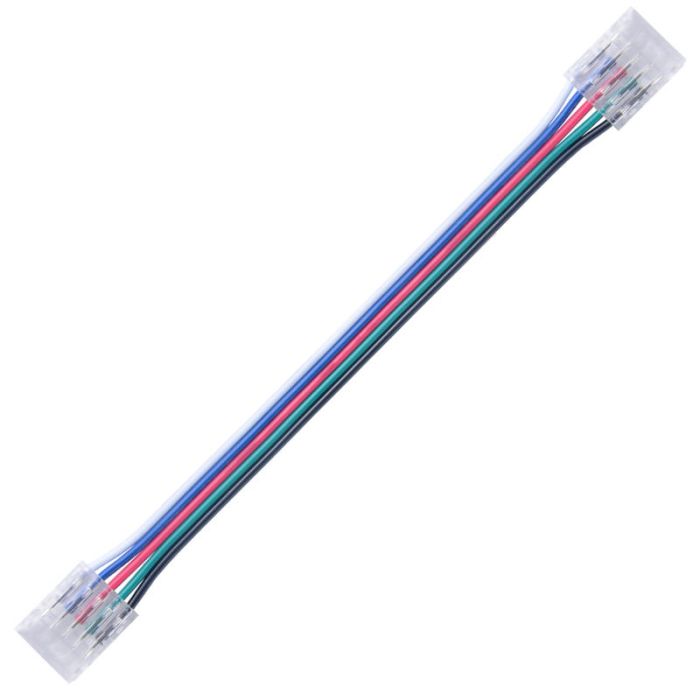

12 mm 5-polni RGBW povezovalni konektor s kablom za LED trak – brez spajkanja
12 mm 5-polni RGBW povezovalni konektor s kablom omogoča hitro in enostavno povezovanje dveh RGBW LED trakov brez spajkanja.
Namenjen je 12 mm širokim RGBW LED trakovom s 5 kontakti za rdečo, zeleno, modro in belo svetlobo ter skupni napajalni kontakt.
Konektorja na obeh straneh kabla omogočata neposredno povezavo dveh ločenih odsekov RGBW LED traku brez uporabe spajkalnika.
5-žilni fleksibilni kabel je odlična rešitev za povezovanje LED trakov okoli vogalov, med LED profili, pohištvom, policami in drugimi prekinitvami v LED inštalaciji.
Primeren je za podaljševanje RGBW LED trakov, povezovanje ločenih odsekov, popravila ter izdelavo novih LED povezav v stanovanjskih in poslovnih prostorih.
Pri montaži je pomembno pravilno poravnati vseh pet kontaktov +, R, G, B in W, da RGB barve in bela svetloba delujejo pravilno.
12 mm RGBW povezovalni konektor s kablom omogoča hitro, praktično in urejeno izdelavo pohištvene, kuhinjske, dekorativne in ambientalne RGBW LED razsvetljave.
| Šifra | 24265 |
|---|---|
| Dimenzija | D:12mm x Š:14mm x V:6mm dolžina v celoti 13cm |
| Vodotesna zaščita | IP20 (brez zaščite) |
12 mm 5-polni RGBW povezovalni konektor s kablom za LED trak je praktična rešitev za hitro, preprosto in urejeno povezovanje dveh ločenih odsekov RGBW LED traku. Konektor ima priključek na obeh straneh fleksibilnega kabla, zato omogoča neposredno povezovanje dveh kompatibilnih RGBW LED trakov brez spajkanja in brez uporabe spajkalnika.
5-polni povezovalni konektor za RGBW LED trak
RGBW LED trak poleg klasičnih RGB barv omogoča tudi uporabo ločenega kanala za belo svetlobo. Zaradi tega ima praviloma 5 kontaktnih površin, ki omogočajo povezavo vseh potrebnih kanalov:
- + – skupni napajalni kontakt
- R – rdeča svetloba
- G – zelena svetloba
- B – modra svetloba
- W – bela svetloba
Razpored kontaktov se lahko pri različnih proizvajalcih in modelih LED trakov razlikuje, zato pred montažo vedno preverite oznake neposredno na LED traku.
Za 12 mm široke RGBW LED trakove
Konektor je namenjen RGBW LED trakovom širine 12 mm s 5 kontakti. Pred naročilom priporočamo, da preverite širino LED traku in število bakrenih kontaktnih površin.
Ta izvedba ni namenjena 2-polnim enobarvnim, 3-polnim CCT, 4-polnim RGB ali 6-polnim RGB+CCT LED trakovom. Za zanesljivo povezavo mora konektor ustrezati širini in razporeditvi kontaktov uporabljenega LED traku.
Povezovanje dveh LED trakov brez spajkanja
Velika prednost tega RGBW konektorja s kablom je možnost povezovanja brez spajkanja. Konec prvega LED traku se vstavi v konektor na eni strani kabla, drugi LED trak pa se priključi na konektor na nasprotni strani.
Kontaktne površine LED traku je treba pravilno poravnati s kontakti konektorja. Po pravilni namestitvi konektor zapremo oziroma pritrdimo in tako izdelamo hitro ter pregledno povezavo med dvema odsekoma RGBW LED traku.
Fleksibilni 5-žilni kabel za zahtevnejše postavitve
Med konektorjema je 5-žilni fleksibilni kabel, ki prenaša vse potrebne povezave RGBW sistema. V primerjavi s togim spojnim konektorjem omogoča bistveno več prilagodljivosti pri postavitvi LED razsvetljave.
Uporaben je predvsem za:
- povezovanje LED trakov okoli vogalov,
- prehod med dvema LED profiloma,
- povezovanje LED trakov med kuhinjskimi elementi,
- prehode med policami in vitrinami,
- povezovanje okoli pohištva in drugih ovir,
- podaljševanje obstoječe LED inštalacije,
- popravilo poškodovanih povezav,
- izdelavo novih RGBW LED sistemov.
Odlična rešitev za vogale
LED trakov ni priporočljivo močno prepogibati na občutljivih mestih, saj lahko pride do poškodbe tiskanega vezja ali kontaktov. Pri ostrejših vogalih lahko LED trak odrežemo na označenem mestu in oba odseka povežemo s fleksibilnim konektorjem.
Tako lahko RGBW LED trak lažje namestimo okoli vogalov pohištva, kuhinjskih elementov, stropnih konstrukcij ali med posameznimi LED profili.
RGB barve in dodatna bela svetloba
RGBW LED trak združuje dekorativne možnosti RGB osvetlitve z dodatnim kanalom za belo svetlobo. Z ustreznim RGBW krmilnikom lahko izbiramo med različnimi RGB barvami in svetlobnimi učinki, dodatni W kanal pa omogoča uporabo samostojne bele svetlobe.
Zaradi tega je RGBW LED razsvetljava primerna tako za ambientalno in dekorativno osvetlitev kot tudi za bolj funkcionalno uporabo bele svetlobe.
Pomembna pravilna poravnava vseh 5 kontaktov
Pred namestitvijo LED trak odrežite samo na mestu, ki je označeno za rezanje. Rez mora biti raven, vseh pet bakrenih kontaktnih površin pa mora ostati čistih in nepoškodovanih.
Pri vstavljanju LED traku v konektor preverite, da se vseh 5 kontaktov pravilno poravna. Posebej pazite, da je razpored +, R, G, B in W na obeh straneh povezave enak.
Slab ali napačen stik lahko povzroči:
- nedelovanje posamezne RGB barve,
- nedelovanje bele svetlobe,
- napačno prikazovanje barv,
- utripanje ali občasno prekinjanje svetlobe.
Pred dokončno namestitvijo zato priporočamo, da preizkusite vse barve in belo svetlobo.
Za pohištveno, kuhinjsko in ambientalno LED razsvetljavo
12 mm RGBW povezovalni konektor je primeren za različne notranje LED projekte. Uporabimo ga lahko pri razsvetljavi kuhinj, dnevnih sob, spalnic, polic, vitrin, omar, stropov, lokalov, hotelov, trgovin in poslovnih prostorov.
Posebej uporaben je pri sistemih z aluminijastimi LED profili, kjer želimo med dvema ločenima profiloma izdelati kabelsko povezavo in nato nadaljevati z RGBW LED trakom.
Primerno tudi za popravila in podaljševanje
Povezovalni konektor je priročen pri popravilih že nameščene RGBW LED razsvetljave. Poškodovan del LED traku lahko na ustreznem mestu odstranimo in posamezne odseke ponovno povežemo, če izvedba in stanje sistema to omogočata.
Prav tako je uporaben pri izdelavi novih inštalacij, kjer želimo med dvema LED trakoma pustiti razmak ali povezavo speljati okoli ovire.
Pomembno pri zaščitenih LED trakovih
Pri LED trakovih s silikonsko oziroma vodoodporno zaščito bo morda treba na območju kontaktov previdno odstraniti zaščitni sloj, da se kontakti konektorja pravilno dotaknejo bakrenih površin LED traku.
Po odstranitvi zaščitnega sloja prvotna IP zaščita na mestu povezave brez dodatnega ustreznega tesnjenja ni več zagotovljena.
Hitra in urejena RGBW povezava
12 mm 5-polni RGBW povezovalni konektor s kablom je odlična izbira za vse, ki želijo dva odseka RGBW LED traku povezati hitro in brez spajkanja. Dva konektorja omogočata neposredno povezavo LED traku na obeh straneh, fleksibilni kabel pa olajša montažo okoli vogalov in drugih ovir.
Primeren je za RGBW LED trakove, LED profile, pohištveno razsvetljavo, kuhinjsko osvetlitev, dekorativno LED razsvetljavo, ambientalno osvetlitev, podaljševanje LED trakov in popravila obstoječih LED sistemov.
Navodila za montažo 12 mm 5-polnega RGBW povezovalnega konektorja s kablom
12 mm 5-polni RGBW povezovalni konektor s kablom je namenjen povezovanju dveh kompatibilnih RGBW LED trakov brez spajkanja. Za pravilno delovanje RGB barv in bele svetlobe je pomembno, da je vseh pet kontaktov na obeh straneh pravilno poravnanih.
1. Izključite napajanje
Pred začetkom montaže obvezno izključite napajalnik in RGBW krmilnik iz električnega napajanja. LED traku ali konektorja nikoli ne priklapljajte oziroma prestavljajte, ko je sistem pod napetostjo.
2. Preverite združljivost
Prepričajte se, da uporabljate RGBW LED trak širine 12 mm s 5 kontaktnimi površinami. Konektor mora ustrezati širini, številu kontaktov in izvedbi uporabljenega LED traku.
3. LED trak odrežite na označenem mestu
RGBW LED trak odrežite samo na mestu, ki je označeno za rezanje. Rez naj bo raven in čist, vseh 5 bakrenih kontaktnih površin pa mora ostati nepoškodovanih.
4. Odprite konektor
Previdno odprite prozorni pritrdilni pokrov konektorja. Preverite, da so kovinski kontaktni elementi čisti, ravni in nepoškodovani.
5. Vstavite prvi RGBW LED trak
Konec LED traku vstavite v konektor tako, da se vseh 5 bakrenih kontaktov LED traku pravilno poravna s kontakti konektorja. Trak vstavite naravnost in dovolj globoko, da je zagotovljen dober stik.
6. Preverite polariteto in zaporedje kontaktov
RGBW LED trak običajno uporablja naslednje kontakte:
- + – skupni napajalni kontakt
- R – rdeča svetloba
- G – zelena svetloba
- B – modra svetloba
- W – bela svetloba
Razpored kontaktov se lahko pri različnih LED trakovih razlikuje, zato vedno preverite oznake neposredno na LED traku.
7. Zaprite konektor
Ko je LED trak pravilno vstavljen, konektor čvrsto zaprite. LED trak mora biti stabilno pritrjen in se ob rahlem potegu ne sme premikati.
8. Priključite drugi LED trak
Enak postopek ponovite na drugem koncu povezovalnega kabla. Drugi RGBW LED trak vstavite v konektor ter ponovno preverite poravnavo vseh petih kontaktov.
Zaporedje kontaktov na obeh straneh mora biti pravilno, da se posamezni kanali med seboj ustrezno povežejo.
9. Preverite povezavo
Pred vklopom napajanja preverite, ali sta oba LED trakova dobro pritrjena in ali se kabel oziroma trakova ne morejo izvleči iz konektorjev.
10. Preizkusite delovanje
Priključite napajanje in z RGBW krmilnikom posamezno preverite:
R – rdečo svetlobo
G – zeleno svetlobo
B – modro svetlobo
W – belo svetlobo
Če vse barve in bela svetloba delujejo pravilno, je povezava uspešno izvedena.
Če posamezna barva ne deluje
Najprej izključite napajanje. Nato preverite, ali sta LED trakova vstavljena dovolj globoko in ali se vseh pet kontaktnih površin pravilno dotika kontaktov konektorja.
Preverite tudi zaporedje +, R, G, B in W na obeh straneh. Že en slabo poravnan kontakt lahko povzroči, da določena barva ali bela svetloba ne deluje.
Pomembno
Konektor uporabljajte samo s kompatibilnimi 12 mm RGBW LED trakovi s 5 kontakti. LED trak vedno režite na označenih mestih in montažo izvajajte pri izključenem napajanju.
Pri vodoodpornih oziroma silikonsko zaščitenih LED trakovih bo morda treba na območju kontaktov odstraniti del zaščitnega sloja. Po odstranitvi zaščite prvotna IP zaščita na mestu spoja brez dodatnega ustreznega tesnjenja praviloma ni več zagotovljena.
Nasvet: pred dokončno namestitvijo LED trakov v aluminijaste profile, pohištvo ali druge površine vedno preverite delovanje vseh RGB barv in bele svetlobe.
