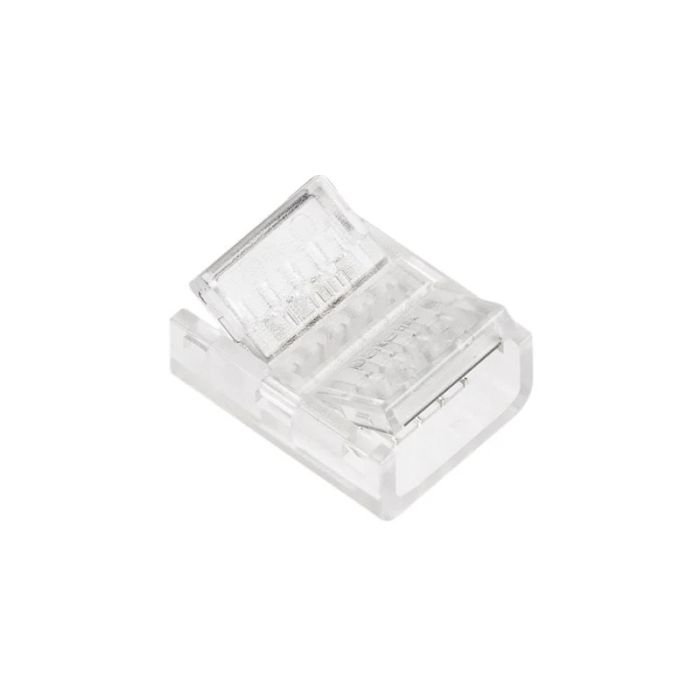

12 mm 5-pin RGBW konektor za LED trak – trak na trak

12 mm 5-polni RGBW spojni konektor je praktična rešitev za hitro in neposredno povezovanje dveh RGBW LED trakov med seboj. Omogoča povezavo LED trak–trak brez spajkanja, brez povezovalnega kabla in brez dodatnih vodnikov, zato je posebej primeren za podaljševanje RGBW LED trakov, izdelavo daljših svetlobnih linij ter popravila obstoječe LED razsvetljave.

Konektor je namenjen 12 mm širokim RGBW LED trakovom s petimi kontaktnimi površinami. Omogoča prenos vseh štirih svetlobnih kanalov – rdeče, zelene, modre in bele svetlobe – ter skupnega napajalnega kontakta.

Neposredna povezava RGBW LED trak – trak

Spojni konektor omogoča povezavo:

12 mm RGBW LED trak → 5-polni konektor → 12 mm RGBW LED trak

Na vsako stran konektorja se vstavi en RGBW LED trak. Med trakoma ni dodatnega kabla, zato je povezava kratka, kompaktna in primerna predvsem za ravno nadaljevanje RGBW LED svetlobne linije.

Takšna rešitev je uporabna, kadar želimo povezati dva odrezana segmenta RGBW LED traku in med njima ne potrebujemo dodatnega razmika.

5 kontaktov za RGB + belo svetlobo

RGBW LED trak združuje klasično RGB barvno osvetlitev z dodatnim kanalom za belo svetlobo. Običajna razporeditev petih kontaktov je:

• + – skupni pozitivni kontakt,
• R – Red / rdeča,
• G – Green / zelena,
• B – Blue / modra,
• W – White / bela.

Razpored kontaktov se lahko med posameznimi modeli RGBW LED trakov razlikuje, zato je pred montažo pomembno preveriti dejanske oznake na LED traku.

RGB barve in ločen beli kanal

Prednost RGBW LED traku pred običajnim RGB trakom je dodatni W kanal za belo svetlobo. RGB kanali omogočajo ustvarjanje številnih barvnih kombinacij in svetlobnih učinkov, ločen beli kanal pa omogoča uporabo namenske bele svetlobe.

S kompatibilnim RGBW krmilnikom lahko upravljamo posamezne barve, spreminjamo svetlost, ustvarjamo barvne kombinacije ter ločeno vključujemo belo svetlobo.

5-polni spojni konektor poskrbi, da so vsi potrebni kanali povezani tudi med obema segmentoma LED traku.

Montaža brez spajkanja

Ena glavnih prednosti konektorja je možnost povezovanja RGBW LED trakov brez uporabe spajkalnika.

Pri klasičnem načinu bi bilo treba povezati vseh pet kontaktnih površin. S spojnim konektorjem oba pravilno pripravljena LED trakova preprosto namestimo v konektor, njegovi kovinski kontakti pa ustvarijo električno povezavo.

Takšna izvedba je priročna za domače uporabnike, monterje LED razsvetljave in vse, ki želijo izdelati hitro in urejeno povezavo.

Za 12 mm široke RGBW LED trakove

Konektor je namenjen 12 mm RGBW LED trakovom s 5 kontaktnimi površinami.

Pred nakupom priporočamo, da preverite:

• širino LED traku,
• število kontaktov,
• razpored kontaktov,
• velikost kontaktnih površin,
• debelino LED traku.

Samo enako število kontaktov še ne zagotavlja popolne združljivosti, zato je treba upoštevati tudi mehansko izvedbo konkretnega RGBW LED traku.

Pravilna povezava vseh petih kontaktov

Pri montaži morata biti oba LED trakova obrnjena v pravilno smer.

Običajna povezava je:

+ → +
R → R
G → G
B → B
W → W

Pred dokončno pritrditvijo vedno preverite oznake na obeh straneh.

Če sta na primer kanala R in G zamenjana, se lahko pri izbiri rdeče barve prižge zelena. Če kontakt W nima dobrega stika, beli kanal morda ne bo deloval.

Idealen za podaljševanje RGBW LED trakov

12 mm 5-pin RGBW spojni konektor trak–trak je uporaben predvsem za povezovanje dveh krajših segmentov v daljšo svetlobno linijo.

Namesto povezave:

LED trak → kabel → LED trak

dobimo kompaktno povezavo:

LED trak → konektor → LED trak

Kadar med dvema LED trakoma potrebujemo razmik, zavoj ali povezavo okoli ovire, je primernejši RGBW konektor s povezovalnim kablom.

Primeren za popravila RGBW LED razsvetljave

Konektor je praktičen tudi pri popravilih poškodovanih RGBW LED trakov.

Če je določen segment poškodovan, ga lahko na predvidenih mestih za rezanje odstranimo. Preostala uporabna dela LED traku lahko nato ponovno povežemo s spojnim konektorjem, če izvedba in postavitev sistema to omogočata.

Na ta način lahko določena popravila opravimo brez zahtevnega spajkanja petih kontaktov.

Pravilno rezanje LED traku

RGBW LED trak odrežite izključno na označenem mestu za rezanje. Rez mora biti raven in čist, vseh pet kontaktnih površin pa mora ostati nepoškodovanih.

Nepravilno odrezan trak lahko povzroči slab stik s konektorjem ali celo onemogoči pravilno povezavo posameznih kanalov.

Dober stik je ključnega pomena

Oba LED trakova morata biti v konektor vstavljena dovolj globoko, da se vseh pet kovinskih kontaktov pravilno dotika kontaktnih površin.

Slab stik lahko povzroči:

• nedelovanje celotnega segmenta,
• nedelovanje posamezne RGB barve,
• nedelovanje bele svetlobe,
• napačno prikazovanje barv,
• utripanje,
• občasno prekinjanje svetlobe.

Po montaži zato priporočamo, da posamezno preizkusite R, G, B in W kanal.

Za pohištveno in ambientalno LED razsvetljavo

RGBW LED trakovi omogočajo kombinacijo dekorativne barvne in funkcionalne bele svetlobe, zato so uporabni v številnih prostorih.

Konektor je primeren za:

• pohištveno LED razsvetljavo,
• kuhinjske elemente,
• police in vitrine,
• omare in garderobe,
• stropne svetlobne linije,
• ambientalno RGBW osvetlitev,
• poslovne in prodajne prostore,
• dekorativno osvetlitev,
• multimedijske in igralne prostore,
• različne domače LED projekte.

Uporaba v aluminijastih LED profilih

12 mm RGBW LED trakove lahko uporabljamo tudi v ustreznih aluminijastih LED profilih.

Pri uporabi spojnega konektorja je treba preveriti notranje dimenzije profila. Konektor je praviloma širši in višji od samega LED traku, zato se ne bo nujno prilegal v vsak ozek ali nizek profil.

Združljivost z napetostjo LED sistema

Konektor je namenjen povezovanju kompatibilnih nizkonapetostnih RGBW LED trakov in sam ne spreminja napajalne napetosti.

Če uporabljate 12 V RGBW LED trak, morajo biti napajalnik in krmilnik primerni za 12 V sistem. Pri 24 V RGBW LED traku morajo biti ustrezno izbrani elementi za 24 V sistem.

Pri daljših svetlobnih linijah je treba upoštevati tudi padec napetosti in priporočeno največjo dolžino napajanja LED traku.

Uporaba z zaščitenimi LED trakovi

Če ima RGBW LED trak silikonsko ali drugo zaščitno plast, preverite, ali njegova debelina omogoča namestitev v konektor.

Če je treba zaščitno plast na območju kontaktov odstraniti, to storite previdno. Po odstranitvi zaščite prvotna IP zaščita na mestu spoja brez dodatnega ustreznega tesnjenja ni več zagotovljena.

Kaj preveriti pred nakupom?

Za pravilno izbiro konektorja preverite predvsem:

• širina LED traku: 12 mm,
• število kontaktov: 5,
• tip LED traku: RGBW,
• razpored kontaktov +, R, G, B in W,
• dimenzije kontaktnih površin,
• debelino LED traku,
• prostor za namestitev konektorja.

Konektor ni namenjen 2-polnim enobarvnim, 3-polnim CCT, 4-polnim RGB ali 6-polnim RGB+CCT LED trakovom.

Hitra in urejena povezava RGBW LED trakov

12 mm 5-polni RGBW spojni konektor za LED trak trak–trak je odlična rešitev za neposredno povezovanje dveh kompatibilnih RGBW LED trakov. Omogoča izdelavo povezave brez spajkanja, brez dodatnega kabla in brez petih posameznih vodnikov, hkrati pa ohranja vse RGBW funkcije.

Zaradi enostavne montaže je primeren za podaljševanje RGBW LED trakov, popravila, LED profile, pohištveno in kuhinjsko razsvetljavo, vitrine, police, ambientalno osvetlitev ter druge domače in profesionalne RGBW LED inštalacije.
