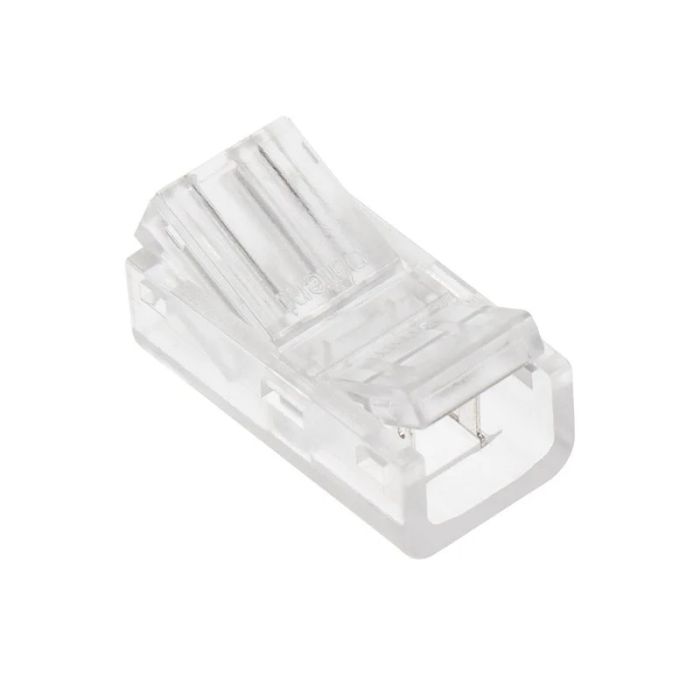

10 mm 2-polni priključni konektor za enobarvni LED trak in vodnike – brez spajkanja
10 mm 2-polni priključni konektor za enobarvni LED trak in vodnike omogoča hitro in preprosto povezavo LED traku z električnimi vodniki brez spajkanja.
Namenjen je 10 mm širokim enobarvnim LED trakovom z 2 kontaktnima površinama (+ in –).
Na eni strani konektorja se vstavi LED trak, na drugi strani pa se priključita dva posamezna vodnika za nadaljnjo povezavo z napajalnikom, stikalom, zatemnilnikom ali drugim delom LED sistema.
Praktična izvedba omogoča hitro montažo brez uporabe spajkalnika, zato je primerna za nove LED inštalacije, podaljševanje povezav in popravila.
Konektor je uporaben pri kuhinjski, pohištveni, dekorativni, ambientalni in drugi enobarvni LED razsvetljavi ter pri montaži LED trakov v aluminijaste profile.
Pri priključitvi je treba paziti na pravilno polariteto in povezati pozitivni (+) ter negativni (–) kontakt LED traku z ustreznima vodnikoma.
10 mm 2-polni konektor za enobarvni LED trak je praktična rešitev za hitro, čisto in urejeno povezovanje LED traku z vodniki brez zahtevnega spajkanja.
| Šifra | 24271 |
|---|---|
| Vodotesna zaščita | IP20 (brez zaščite) |
10 mm 2-polni priključni konektor za enobarvni LED trak in vodnike je praktična rešitev za hitro in enostavno povezovanje LED traku z električnimi vodniki brez spajkanja. Namenjen je 10 mm širokim enobarvnim LED trakovom z dvema kontaktnima površinama (+ in –) ter omogoča izdelavo urejenega priključka brez uporabe spajkalnika.
Konektor je primeren za nove LED inštalacije, popravila, podaljševanje povezav ter priključevanje LED trakov na napajalnike, zatemnilnike in drugo kompatibilno opremo.
Povezava LED trak → vodniki
Konektor je zasnovan tako, da se na eni strani vstavi 10 mm enobarvni LED trak, na drugi strani pa dva posamezna električna vodnika.
Povezava je:
LED trak (+ / –) → 2-polni konektor → dva vodnika (+ / –)
Takšna izvedba je uporabna predvsem takrat, ko želimo LED trak povezati z napajalnikom ali drugo napravo prek kabla poljubne dolžine.
Za 10 mm enobarvne LED trakove
Konektor je namenjen enobarvnim LED trakovom širine 10 mm z dvema kontaktoma. Uporablja se lahko pri kompatibilnih LED trakovih različnih barv svetlobe, na primer:
- toplo beli LED trakovi,
- nevtralno beli LED trakovi,
- hladno beli LED trakovi,
- rdeči LED trakovi,
- zeleni LED trakovi,
- modri LED trakovi,
- drugi kompatibilni enobarvni LED trakovi.
Pri izbiri konektorja je pomembna predvsem širina LED traku 10mm in izvedba z dvema kontaktoma.
Samo dva kontakta: + in –
Enobarvni LED trak ima v primerjavi z RGB, RGBW ali RGB+CCT trakovi preprostejšo električno povezavo. Za delovanje sta potrebna samo dva kontakta:
+ – pozitivni pol
– – negativni pol
Pri priključitvi je treba upošštevati pravilno polariteto. Pozitivni kontakt LED traku mora biti povezan z ustreznim pozitivnim vodnikom, negativni kontakt pa z negativnim vodnikom.
Hitra montaža brez spajkanja
Glavna prednost priključnega konektorja je možnost izdelave povezave brez neposrednega spajkanja vodnikov na LED trak.
Pri klasični montaži bi morali oba vodnika s spajkalnikom pritrditi na majhni bakreni površini LED traku. Konektor omogoča hitrejšo rešitev, saj se LED trak in vodnika namestijo neposredno v priključek.
To je posebej praktično pri montaži na terenu ali na mestih, kjer je uporaba spajkalnika nepraktična.
Povezava z LED napajalnikom
S priključnim konektorjem lahko enobarvni LED trak povežemo z ustreznim LED napajalnikom. Vodnika od konektorja speljemo do napajalnika oziroma drugega elementa LED sistema.
Vedno mora biti uporabljena napetost napajalnika skladna z nazivno napetostjo LED traku. Če je LED trak na primer izdelan za 12 V DC, mora biti priključen na ustrezen 12 V DC sistem.
Uporaba z LED zatemnilnikom
Konektor je uporaben tudi pri povezovanju enobarvnega LED traku z LED zatemnilnikom oziroma dimmerjem. Tako lahko z ustreznim krmilnikom reguliramo intenzivnost svetlobe kompatibilnega enobarvnega LED traku.
Konektor pri tem predstavlja praktično povezavo med LED trakom in ožičenjem sistema.
Široke možnosti uporabe
10 mm 2-polni konektor za LED trak je uporaben pri številnih projektih notranje LED razsvetljave, na primer za:
- kuhinjsko LED razsvetljavo,
- osvetlitev pod kuhinjskimi elementi,
- pohištveno razsvetljavo,
- osvetlitev omar in garderob,
- police in vitrine,
- stopniščno razsvetljavo,
- LED profile,
- ambientalno razsvetljavo,
- dekorativno LED osvetlitev,
- poslovne in prodajne prostore.
Idealen za LED profile
Konektor je posebej uporaben pri montaži 10 mm LED trakov v aluminijaste profile. LED trak lahko namestimo v profil, priključek pa izvedemo s konektorjem in dvema vodnikoma.
Pred dokončno namestitvijo profila oziroma difuzorja priporočamo preizkus delovanja LED traku in preverjanje vseh povezav.
Primeren za popravila in predelave
2-polni konektor je praktičen tudi pri popravilih obstoječe LED razsvetljave. Če je treba izdelati nov priključek ali zamenjati poškodovan del povezave, lahko LED trak na označenem mestu odrežemo in ponovno priključimo na vodnike.
Tako lahko določena popravila izvedemo brez neposrednega spajkanja na LED trak.
Pomembna pravilna priprava LED traku
LED trak vedno odrežite samo na označenem mestu za rezanje. Rez naj bo raven in čist, obe bakreni kontaktni površini pa morata ostati nepoškodovani.
Konec LED traku vstavite v konektor dovolj globoko, da kontakti konektorja pravilno dosežejo bakreni površini + in –.
Slab stik lahko povzroči utripanje, občasno prekinjanje ali nedelovanje LED traku.
Pazite na pravilno polariteto
Pred vklopom napajanja vedno preverite polariteto. Kontakt + na LED traku mora biti povezan s + vodnikom, kontakt – pa z – vodnikom.
Ne zanašajte se izključno na barvo izolacije kabla. Pravilno polariteto preverite glede na dejansko povezavo in oznake na LED traku ter napajalni opremi.
Kaj preveriti pred nakupom?
Pred naročilom preverite:
- širino LED traku – 10 mm,
- število kontaktov – 2,
- tip LED traku – enobarvni,
- dimenzije oziroma izvedbo kontaktnih površin,
- združljivost konektorja z izvedbo vašega LED traku.
Konektor ni namenjen večkanalnim CCT, RGB, RGBW ali RGB+CCT LED trakovom, saj ti uporabljajo drugačno število kontaktov.
Uporaba pri zaščitenih LED trakovih
Če ima LED trak silikonsko oziroma drugo vodoodporno zaščito, konektor morda ne bo neposredno združljiv brez ustrezne priprave konca traku. Pri nekaterih izvedbah je treba na območju kontaktov previdno odstraniti zaščitni sloj.
Če se zaščitni sloj odstrani, prvotna IP zaščita na mestu priključitve brez dodatnega ustreznega tesnjenja ni več zagotovljena.
Enostavna rešitev za priključitev 10 mm LED trakov
10 mm 2-polni priključni konektor za enobarvni LED trak in vodnike je odlična izbira za hitro, čisto in pregledno izdelavo LED povezav. Omogoča priključitev LED traku na dva posamezna vodnika brez zahtevnega spajkanja ter olajša izdelavo novih inštalacij, podaljškov in popravil.
Primeren je za 10 mm enobarvne LED trakove, LED profile, LED napajalnike, zatemnilnike, pohištveno in kuhinjsko razsvetljavo, ambientalno osvetlitev ter različne domače in profesionalne LED projekte.

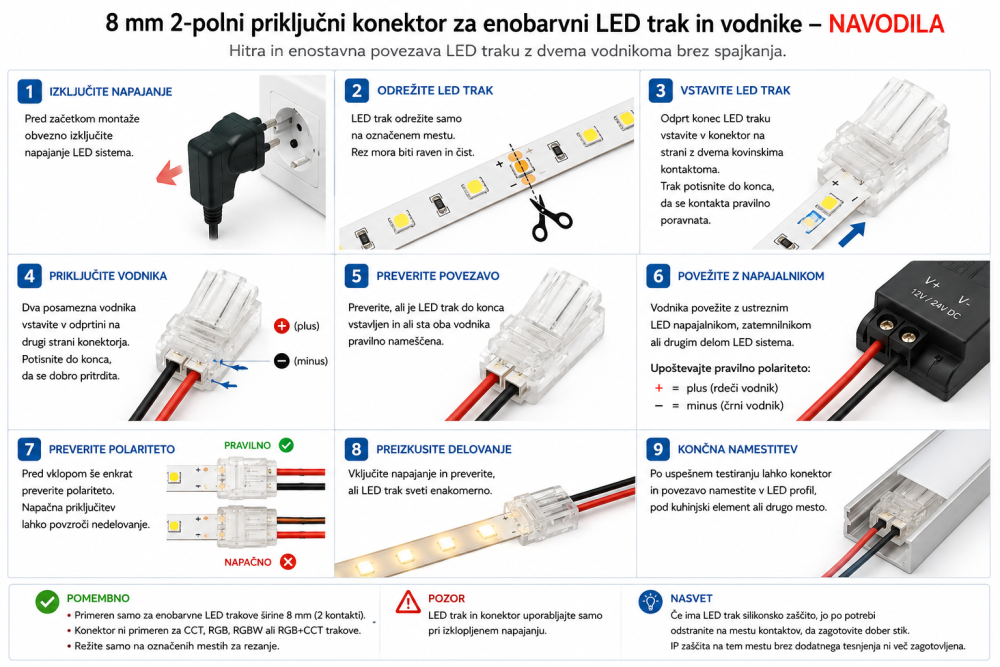

Navodila za uporabo in montažo 10 mm 2-polnega priključnega konektorja za enobarvni LED trak in vodnike
10 mm 2-polni priključni konektor je namenjen hitremu povezovanju enobarvnega LED traku z dvema posameznima vodnikoma brez spajkanja. Na eni strani konektorja se vstavi 10mm LED trak z dvema kontaktoma, na drugi strani pa vodnika za nadaljnjo povezavo z napajalnikom, zatemnilnikom ali drugim delom LED sistema.
1. Izključite napajanje
Pred montažo vedno izključite napajanje LED sistema. Konektorja, LED traku ali vodnikov ne nameščajte in ne prestavljajte, ko je sistem priključen na napajanje.
2. Preverite združljivost LED traku
Preverite, ali uporabljate 10 mm širok enobarvni LED trak z 2 kontaktnima površinama.
Enobarvni LED trak uporablja:
- + – pozitivni pol
- – – negativni pol
Pred montažo preverite oznake neposredno na LED traku.
3. LED trak odrežite na označenem mestu
LED trak odrežite samo na mestu, ki je označeno za rezanje. Rez mora biti raven in čist, obe bakreni kontaktni površini pa morata ostati nepoškodovani.
Ne režite skozi LED diode, upore ali druge elektronske komponente na traku.
4. Vstavite LED trak v konektor
Konec LED traku vstavite v stran konektorja, ki je namenjena LED traku. Trak potisnite naravnost in dovolj globoko, da se oba kovinska kontakta konektorja pravilno poravnata z bakrenima površinama LED traku.
Pomembno je, da imata oba kontakta dober električni stik.
5. Priključite oba vodnika
Na drugi strani konektorja vstavite dva posamezna vodnika. Vodnika potisnite v predvideni odprtini dovolj globoko, da se pravilno pritrdita in vzpostavita zanesljiv stik.
Pri priključitvi upoštevajte polariteto:
+ → pozitivni vodnik
– → negativni vodnik
Ne zanašajte se samo na barvo izolacije vodnikov, temveč preverite dejansko povezavo.
6. Preverite povezavo
Pred priključitvijo napajanja preverite, ali je LED trak pravilno vstavljen in ali sta oba vodnika dobro nameščena.
LED trak in vodniki se pri rahlem premikanju ne smejo prosto izvleči iz konektorja.
7. Povežite z napajalnikom ali zatemnilnikom
Vodnika povežite z ustreznim LED napajalnikom, zatemnilnikom ali drugim kompatibilnim delom LED sistema.
Napetost napajalnika mora vedno ustrezati nazivni napetosti LED traku, na primer 12 V LED trak na 12 V DC napajalnik oziroma 24 V LED trak na 24 V DC napajalnik.
8. Preverite polariteto
Pred prvim vklopom še enkrat preverite:
+ LED traku → + napajanja
– LED traku → – napajanja
Napačna priključitev lahko povzroči nedelovanje sistema in lahko pri nekaterih izvedbah poškoduje komponente.
9. Preizkusite LED trak
Po pravilno izvedeni povezavi vključite napajanje in preverite delovanje LED traku.
LED trak mora svetiti enakomerno in brez prekinjanja. Če trak utripa ali ne sveti, najprej izključite napajanje in preverite kontakte ter polariteto.
Če LED trak ne sveti
Preverite predvsem:
- ali je LED trak vstavljen dovolj globoko,
- ali sta oba kontakta pravilno poravnana,
- ali sta vodnika pravilno vstavljena,
- ali je polariteta +/– pravilna,
- ali napajalna napetost ustreza LED traku,
- ali so kontaktne površine čiste in nepoškodovane.
Pomembno pri IP zaščitenih LED trakovih
Če ima LED trak silikonsko ali drugo zaščitno plast, bo morda treba na območju kontaktov zaščito previdno odstraniti, če konektor sicer ne more vzpostaviti ustreznega stika.
Po odstranitvi zaščite prvotna IP zaščita na mestu priključitve brez dodatnega ustreznega tesnjenja ni več zagotovljena.
Pomembno
Konektor uporabljajte samo s kompatibilnimi 10 mm enobarvnimi LED trakovi z 2 kontaktoma. Ni namenjen CCT, RGB, RGBW ali RGB+CCT LED trakovom.
Nasvet: preden LED trak dokončno namestite v aluminijasti profil, pod kuhinjski element ali v pohištvo, izdelajte priključek in preverite njegovo delovanje. Tako lahko morebitno slabo povezavo odpravite še pred končno montažo.
