10 mm 2-polni priključni konektor za COB LED trak in vodnike – brez spajkanja

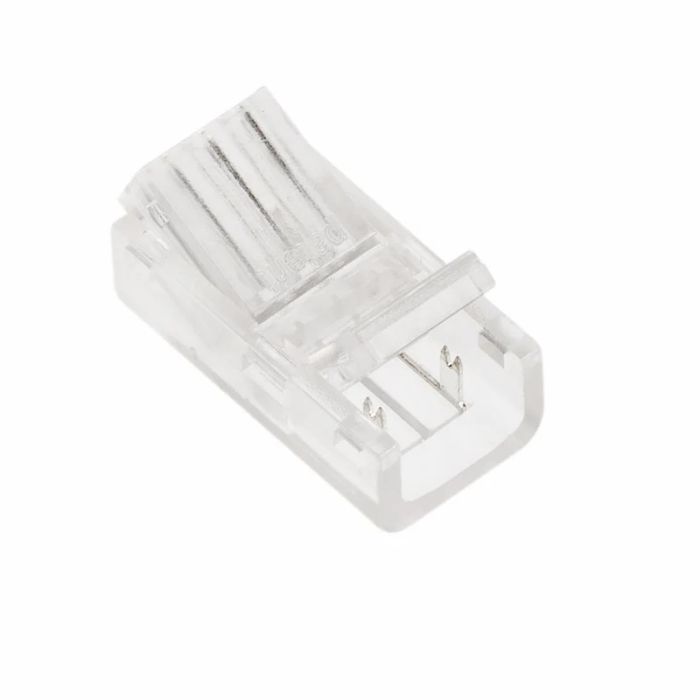

10 mm 2-polni priključni konektor za COB LED trak omogoča hitro in enostavno povezavo enobarvnega COB LED traku z dvema vodnikoma brez spajkanja.
Namenjen je 10 mm širokim enobarvnim COB LED trakovom z 2 kontaktnima površinama (+ in –).
Na eni strani konektorja se vstavi COB LED trak, na drugi strani pa dva vodnika za povezavo z napajalnikom, krmilnikom ali drugim delom LED sistema.
Konektor omogoča hitro montažo brez spajkalnika, kar poenostavi izdelavo novih LED inštalacij, podaljševanje povezav in popravila.
Pri montaži je treba paziti na pravilno polariteto + in – ter zagotoviti, da se kontakti konektorja pravilno dotikajo bakrenih kontaktnih površin COB LED traku.
Kompaktna izvedba je primerna za COB LED trakove v pohištvu, kuhinjah, LED profilih, vitrinah, policah ter dekorativni in ambientalni razsvetljavi.
10 mm 2-pin COB konektor za LED trak in vodnike je praktična rešitev za hitro, čisto in urejeno povezavo COB LED razsvetljave brez zahtevnega spajkanja.
| Šifra | 24284 |
|---|---|
| Vodotesna zaščita | IP65 |
10 mm 2-polni priključni konektor za COB LED trak je praktična rešitev za hitro povezovanje enobarvnega COB LED traku z dvema vodnikoma. Omogoča izdelavo povezave brez spajkanja, zato je montaža hitrejša, čistejša in preprostejša. Konektor je primeren za nove LED inštalacije, podaljševanje povezav, popravila ter različne projekte notranje in dekorativne LED razsvetljave.
Namenjen je 10mm širokim enobarvnim COB LED trakovom z dvema kontaktnima površinama, pri katerih se uporabljata pozitivni (+) in negativni (–) kontakt.
Konektor za COB LED trak in vodnike
Konektor omogoča povezavo:
10mm COB LED trak → 2-polni konektor → 2 vodnika
Na eni strani konektorja se vstavi COB LED trak, na drugi strani pa se priključita dva vodnika. Tako lahko LED trak povežemo z ustreznim napajalnikom, LED krmilnikom, zatemnilnikom ali nadaljnjo napeljavo.
Takšna izvedba je posebej praktična, kadar želimo od začetka COB LED traku do napajalnika ali krmilnika speljati kabel določene dolžine.
Namenjen 10 mm enobarvnim COB LED trakovom
Konektor je zasnovan za COB LED trakove širine 10 mm z 2 kontaktoma. Pred nakupom priporočamo, da preverite dejansko širino traku in razpored kontaktnih površin, saj vsi COB LED trakovi nimajo enakih dimenzij.
Enobarvni LED trak praviloma uporablja:
- + – pozitivni kontakt,
- – – negativni kontakt.
Pri montaži je treba upoštevati pravilno polariteto, saj mora biti pozitivni vodnik povezan s pozitivnim kontaktom LED traku in negativni z negativnim.
Hitra montaža brez spajkanja
Ena največjih prednosti konektorja je povezovanje COB LED traku brez spajkalnika. Pri klasični montaži je treba vodnika prispajkati neposredno na majhni bakreni kontaktni površini LED traku.
S priključnim konektorjem lahko povezavo izdelamo hitreje in brez spajkanja. To je posebej priročno pri montažah na težje dostopnih mestih ali kadar je treba izdelati večje število povezav.
Primeren za COB LED tehnologijo
COB oziroma Chip On Board LED trakovi uporabljajo veliko število svetlobnih elementov, razporejenih zelo blizu skupaj. Njihova značilnost je bolj enakomerna svetlobna linija z manj izrazitimi posameznimi svetlobnimi točkami.
Zaradi tega so COB LED trakovi priljubljeni za pohištveno, kuhinjsko, dekorativno in ambientalno razsvetljavo ter za uporabo v aluminijastih LED profilih.
Konektor omogoča, da takšen trak enostavno vključimo v LED inštalacijo brez neposrednega spajkanja vodnikov na trak.
Pravilna polariteta + in –
Za pravilno delovanje LED traku je zelo pomembna polariteta.
Povezava mora biti:
+ LED traku → + vodnik
– LED traku → – vodnik
Barve vodnikov lahko pomagajo pri orientaciji, vendar se ne zanašajte izključno na barvo kabla. Vedno preverite oznaki + in – neposredno na LED traku ter nadaljnjo povezavo do napajalnika ali krmilnika.
Pomemben je dober stik
COB LED trak mora biti v konektor vstavljen naravnost in dovolj globoko, da se oba kovinska kontakta pravilno dotikata kontaktnih površin LED traku.
Slab ali nepopoln stik lahko povzroči:
- utripanje LED traku,
- občasno prekinjanje svetlobe,
- nedelovanje LED traku,
- nestabilno električno povezavo.
Zato priporočamo, da povezavo vedno preizkusite pred dokončno namestitvijo.
Pravilno rezanje COB LED traku
COB LED trak odrežite samo na označenih mestih za rezanje. Na teh mestih so predvidene kontaktne površine za izdelavo nove povezave.
Rez mora biti raven in čist. Kontaktnih površin ne poškodujte, saj morata biti oba kontakta dovolj velika in nepoškodovana, da konektor zagotovi zanesljivo povezavo.
Za povezavo z napajalnikom
Konektor je praktičen za izdelavo priključnega kabla med COB LED trakom in ustreznim LED napajalnikom.
Na LED trak namestimo konektor, dva vodnika pa lahko nato speljemo do napajalnika. Pri tem morata napetost napajalnika in napetost COB LED traku vedno ustrezati.
Na primer:
12 V COB LED trak → 12 V DC napajalnik
24 V COB LED trak → 24 V DC napajalnik
Pred priključitvijo vedno preverite nazivno napetost konkretnega LED traku.
Povezava z LED zatemnilnikom
Konektor lahko uporabimo tudi pri sistemih, kjer je med LED trakom in napajalnikom nameščen kompatibilen LED zatemnilnik oziroma dimmer.
Tako lahko enobarvnemu COB LED traku prilagajamo svetilnost, če uporabljeni LED trak, krmilnik in napajalni sistem takšno upravljanje omogočajo.
Primeren za podaljševanje kabla
Če je napajalnik oddaljen od COB LED traku, lahko s konektorjem izdelamo kabelski podaljšek želene dolžine.
Pri daljših povezavah je treba izbrati ustrezen presek vodnikov glede na moč LED traku, napetost sistema in dolžino povezave. S tem zmanjšamo padec napetosti in izgube na vodnikih.
Uporaba v aluminijastih LED profilih
10 mm COB LED trakovi se pogosto uporabljajo v aluminijastih LED profilih, zato je konektor primeren tudi za takšne inštalacije.
Pred namestitvijo preverite, ali dimenzije konektorja ustrezajo notranjemu prostoru izbranega profila. Konektor je lahko širši ali višji od samega 8 mm LED traku in zato ni nujno, da ga je mogoče namestiti v vsak profil.
Široke možnosti uporabe
10 mm 2-polni COB LED konektor je primeren za različne vrste razsvetljave, med drugim za:
- kuhinjsko LED razsvetljavo,
- osvetlitev delovnih površin,
- pohištveno razsvetljavo,
- osvetlitev omar in garderob,
- police in vitrine,
- aluminijaste LED profile,
- dekorativno razsvetljavo,
- ambientalno osvetlitev,
- stropne in stenske svetlobne linije,
- poslovne in prodajne prostore,
- domače in profesionalne LED projekte.
Primeren tudi za popravila in predelave
Konektor je uporaben pri popravilih in predelavah COB LED razsvetljave. Če je treba poškodovano povezavo odstraniti, lahko LED trak na ustreznem označenem mestu ponovno odrežemo in izdelamo nov priključek.
Tako v številnih primerih ni potrebno spajkanje neposredno na COB LED trak.
Kaj preveriti pred nakupom?
Pred izbiro konektorja preverite predvsem:
- širino LED traku: 10 mm,
- število kontaktov: 2,
- vrsto traku: enobarvni COB LED trak,
- položaj kontaktov + in –,
- velikost kontaktnih površin,
- debelino oziroma izvedbo LED traku,
- dimenzije konektorja glede na prostor montaže.
Konektor ni namenjen večkanalnim CCT, RGB, RGBW ali RGB+CCT LED trakovom.
Kaj pa vodoodporni COB LED trakovi?
Če je COB LED trak prekrit s silikonskim ali drugim zaščitnim slojem, preverite, ali debelina traku omogoča namestitev v konektor.
Če je treba zaščitni sloj na mestu priključitve odstraniti, to storite previdno. Po odstranitvi zaščite prvotna IP zaščita na mestu povezave brez dodatnega ustreznega tesnjenja ni več zagotovljena.
Praktična rešitev za priklop COB LED traku
10 mm 2-polni priključni konektor za COB LED trak in vodnike omogoča hitro, čisto in pregledno povezovanje LED traku brez spajkanja. Zaradi enostavne izvedbe je odlična rešitev za povezavo COB LED traku z napajalnikom, zatemnilnikom ali drugo nizkonapetostno LED napeljavo.
Primeren je za 10 mm COB LED trakove, LED profile, kuhinjsko in pohištveno razsvetljavo, svetlobne linije, vitrine, police ter dekorativne in ambientalne LED inštalacije, kjer želimo praktično povezavo med LED trakom in dvema vodnikoma.
Navodila za uporabo in montažo 10 mm 2-polnega konektorja za COB LED trak in vodnike
10 mm 2-polni priključni konektor je namenjen povezovanju enobarvnega COB LED traku z dvema vodnikoma brez spajkanja. Primeren je za kompatibilne 10 mm COB LED trakove z dvema kontaktnima površinama (+ in –).
1. Izključite napajanje
Pred začetkom montaže vedno izključite napajanje LED sistema. Konektorja, COB LED traku ali vodnikov ne priključujte oziroma prestavljajte, ko je sistem pod napetostjo.
2. Preverite združljivost
Pred montažo preverite, ali uporabljate ustrezen LED trak:
- širina LED traku: 10 mm,
- vrsta: enobarvni COB LED trak,
- število kontaktov: 2,
- kontakta: + in –.
Preverite tudi, ali napetost napajalnika ustreza nazivni napetosti LED traku.
3. COB LED trak pravilno odrežite
COB LED trak odrežite samo na označenem mestu za rezanje. Rez naj bo raven in čist, obe kontaktni površini pa morata ostati nepoškodovani.
LED traku ne režite na poljubnem mestu, saj lahko s tem poškodujete električni tokokrog.
4. Odprite konektor
Previdno dvignite oziroma odprite pritrdilni del konektorja. Ne uporabljajte prevelike sile, da ne poškodujete prozornega ohišja ali notranjih kovinskih kontaktov.
5. Vstavite COB LED trak
Odrezani konec 10 mm COB LED traku potisnite v konektor do predvidenega položaja.
Preverite, da sta bakreni kontaktni površini LED traku pravilno poravnani z dvema kovinskima kontaktoma konektorja.
6. Preverite polariteto + in –
Pred pritrditvijo preverite pravilno polariteto:
+ → pozitivni vodnik
– → negativni vodnik
Pri povezovanju se ne zanašajte samo na barvo izolacije kabla. Vedno preverite oznaki + in – na LED traku ter dejansko povezavo vodnikov.
7. Priključite vodnika
Na strani za priključitev kabla pravilno namestite oba vodnika. Vodnika morata biti vstavljena dovolj globoko, da konektor zagotovi zanesljiv električni stik.
Pazite, da posamezne žičke vodnikov ne povzročijo kratkega stika med pozitivnim in negativnim kontaktom.
8. Pritrdite konektor
Ko so COB LED trak in oba vodnika pravilno nameščeni, pritrdite oziroma zaprite konektor.
Končna povezava je:
COB LED trak → 2-polni konektor → 2 vodnika → napajalnik / krmilnik
Preverite, ali sta LED trak in kabel trdno nameščena ter se ob rahlem premiku ne izvlečeta.
9. Preverite povezavo pred vklopom
Pred vključitvijo napajanja še enkrat preverite:
+ → +
– → –
Preverite tudi, da se kovinska kontakta pravilno dotikata kontaktnih površin COB LED traku.
10. Vključite napajanje
Po pravilno izvedeni povezavi lahko vključite napajanje. COB LED trak mora svetiti enakomerno in brez utripanja ali prekinjanja.
Če trak ne sveti pravilno, napajanje ponovno izključite in preverite položaj LED traku, polariteto ter stik v konektorju.
Če COB LED trak ne sveti
Najprej izključite napajanje in preverite, ali je:
- LED trak vstavljen dovolj globoko,
- trak pravilno poravnan,
- polariteta + in – pravilna,
- stik obeh kontaktov dober,
- napajalna napetost ustrezna,
- kabel pravilno priključen.
Slab stik lahko povzroči utripanje, občasno prekinjanje ali popolno nedelovanje LED traku.
Uporaba z zaščitenimi COB LED trakovi
Če ima COB LED trak silikonski ali drug zaščitni sloj, preverite, ali ga je mogoče pravilno vstaviti v konektor. Pri nekaterih izvedbah je treba zaščitni material na območju kontaktov previdno odstraniti.
Po odstranitvi zaščitnega sloja prvotna IP zaščita na mestu priključitve brez dodatnega ustreznega tesnjenja ni več zagotovljena.
Pomembno
Konektor uporabljajte samo s kompatibilnimi 10 mm enobarvnimi COB LED trakovi z 2 kontaktoma. Ni namenjen 3-polnim CCT, 4-polnim RGB, 5-polnim RGBW ali 6-polnim RGB+CCT LED trakovom.
Nasvet: pred dokončno namestitvijo COB LED traku v aluminijasti profil, pohištvo ali drugo težje dostopno mesto vedno najprej priključite napajanje in preverite pravilno delovanje celotne povezave.
