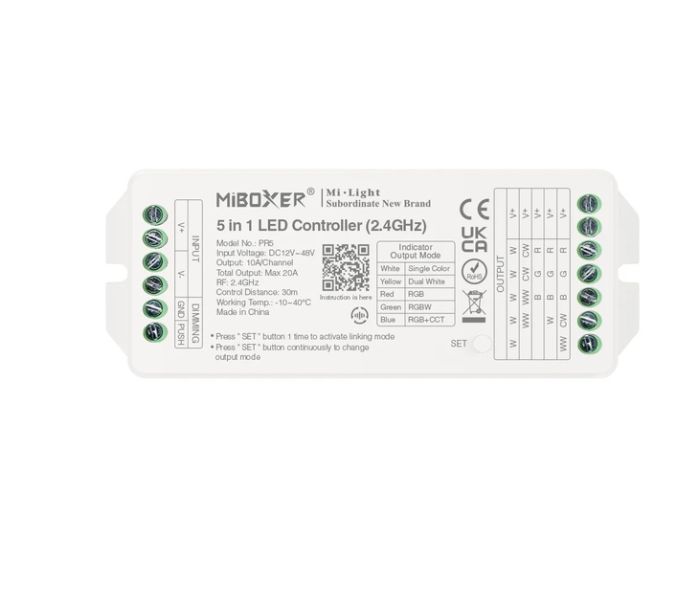

MiBoxer PR5 / 5 v 1 LED krmilnik 2.4GHz 12–48V DC, 20A, WiFi Ready – za enobarvne, CCT, RGB, RGBW in RGB+CCT LED trakove
MiBoxer 5-v-1 LED krmilnik omogoča upravljanje skoraj vseh vrst LED trakov z enim samim sprejemnikom. Podpira enobarvne, Dual White (CCT), RGB, RGBW ter RGB+CCT LED trakove pri napetosti od 12V do 48V DC. Z največjo skupno izhodno obremenitvijo 20A zagotavlja zanesljivo delovanje tudi pri zahtevnejših LED instalacijah. Brezžična komunikacija na frekvenci 2,4 GHz omogoča upravljanje z MiBoxer daljinskimi upravljalniki in stenskimi krmilniki do razdalje približno 30 metrov. Krmilnik podpira gladko zatemnjevanje, izbiro barv ter številne svetlobne učinke brez utripanja. Z dodatnim WiFi modulom WL-Box omogoča upravljanje preko aplikacije MiBoxer Smart in glasovnih pomočnikov. Primeren je za profesionalne in domače LED osvetlitve, kjer sta pomembni prilagodljivost in zanesljivost.
Krmilnik podpira tudi upravljanje preko brezžičnega omrežja WiFi.
Za to je potreben dodatni MiBoxer WL-Box Gateway, ki omogoča povezavo z domačim omrežjem.
Po povezavi lahko LED razsvetljavo upravljate preko aplikacije MiBoxer Smart
| Šifra | 24241 |
|---|---|
| Moč ( Watt ) | 240W / 12V, 480W / 24V, 720W / 36V, 960W / 48V |
| Električna napetost | DC 9V-48V |
| Električni tok ( A ) | 20A |
| Vodotesna zaščita | IP20 (brez zaščite) |
| Dimenzija | Š: 47mm, D:119mm, V:23mm |
| Možnost zatemnitve | Da |
| Material | Umetna masa |
| garancija | Garancijski rok za izdelek je 24 mesecev. |
Univerzalni 5-v-1 LED krmilnik za skoraj vse vrste LED trakov
MiBoxer 5-v-1 LED Controller predstavlja eno najbolj univerzalnih rešitev za upravljanje LED trakov na trgu. Namenjen je profesionalnim in domačim LED sistemom, saj omogoča uporabo različnih vrst LED trakov brez potrebe po menjavi krmilnika. Z enim sprejemnikom lahko upravljate enobarvne LED trakove, CCT (Dual White) LED trakove, RGB, RGBW in RGB+CCT LED trakove, zato je odlična izbira za nove instalacije ali kasnejše nadgradnje sistema.
Podpira napajalno napetost od 12V do 48V DC, zato je primeren za večino sodobnih LED sistemov, ne glede na to, ali uporabljate 12V, 24V, 36V ali 48V LED trakove.
Pet načinov delovanja v enem sprejemniku
Glavna prednost tega modela je njegova prilagodljivost. Način delovanja se izbere neposredno na sprejemniku, zato isti krmilnik omogoča uporabo različnih tipov LED razsvetljave.
Podprti načini delovanja:
- Enobarvni LED trakovi
- Dual White (CCT) LED trakovi
- RGB LED trakovi
- RGBW LED trakovi
- RGB+CCT LED trakovi
S tem ni potrebno kupovati različnih sprejemnikov za posamezno vrsto LED traku, kar poenostavi načrtovanje in zmanjša stroške projekta.
Visoka izhodna moč do 20A
Krmilnik omogoča skupno maksimalno obremenitev 20A, kar omogoča priklop tudi daljših LED trakov oziroma večjih LED sistemov.
Odvisno od uporabljene napetosti to pomeni približno:
- 240W pri 12V
- 480W pri 24V
- 720W pri 36V
- 960W pri 48V
Zaradi visoke dovoljene obremenitve je primeren za:
- stanovanja,
- hiše,
- poslovne prostore,
- pisarne,
- trgovine,
- salone,
- hotele,
- gostinske lokale,
- razstavne prostore,
- dekorativno osvetlitev.
Brezžično upravljanje preko 2.4 GHz
MiBoxer uporablja sodobno RF komunikacijo na frekvenci 2,4 GHz, ki zagotavlja hitro in zanesljivo povezavo med krmilnikom in daljinskim upravljalnikom.
Prednosti sistema:
- doseg približno 30 metrov,
- stabilna komunikacija,
- zelo hiter odziv,
- ni potrebe po usmerjanju daljinca proti sprejemniku,
- signal prehaja skozi večino sten in pohištva.
Krmilnik je združljiv z večino MiBoxer in Mi-Light daljinskih upravljalnikov ter stenskih upravljalnikov.
Gladko zatemnjevanje brez utripanja
Elektronika omogoča zelo natančno regulacijo svetlosti z uporabo PWM tehnologije. Svetlost lahko prilagajate od zelo nežne ambientalne osvetlitve do polne svetlobne moči brez opaznega utripanja.
Pri RGB, RGBW in RGB+CCT različicah omogoča:
- izbiro milijonov barv,
- prilagajanje nasičenosti,
- spreminjanje svetlobnih učinkov,
- izbiro hitrosti animacij,
- prilagoditev temperature bele svetlobe pri CCT sistemih.
Takšno upravljanje je primerno tako za dekorativno kot funkcionalno osvetlitev.
Možnost upravljanja preko WiFi
Krmilnik podpira tudi upravljanje preko brezžičnega omrežja WiFi.
Za to je potreben dodatni MiBoxer WL-Box Gateway, ki omogoča povezavo z domačim omrežjem.
Po povezavi lahko LED razsvetljavo upravljate preko aplikacije MiBoxer Smart, kjer lahko:
- vklapljate in izklapljate razsvetljavo,
- prilagajate svetlost,
- spreminjate barve,
- nastavljate temperaturo bele svetlobe,
- ustvarjate scene,
- izdelate časovne urnike,
- upravljate več prostorov hkrati.
Podprto je tudi glasovno upravljanje preko izbranih pametnih sistemov.
Enostavna namestitev
Na ohišju so jasno označeni vsi priključki.
Vhod:
- V+
- V−
Izhodi:
- enobarvni LED,
- CCT,
- RGB,
- RGBW,
- RGB+CCT.
Na sprednji strani je tudi tipka SET, s katero izberete način delovanja in izvedete povezovanje z daljinskim upravljalnikom.
LED indikator prikazuje trenutno izbrani način delovanja, kar omogoča hitro nastavitev brez dodatnih programov.
Kakovostna izdelava
MiBoxer velja za enega vodilnih proizvajalcev profesionalnih LED krmilnikov. Krmilnik odlikujejo kakovostne elektronske komponente, stabilno delovanje in dolga življenjska doba.
Izdelek izpolnjuje evropske zahteve ter ima certifikate:
- CE
- EMC
- RED
Primeren je za uporabo v notranjih prostorih (IP20), kjer ni neposredne izpostavljenosti vlagi ali vodi.
Tehnične specifikacije
- Proizvajalec: MiBoxer (Mi-Light)
- Model: P5
- Tip: 5-v-1 LED krmilnik
- Napajalna napetost: DC 12–48 V
- Brezžična frekvenca: 2,4 GHz
- Maksimalna skupna obremenitev: 20 A
- Doseg daljinskega upravljanja: do 30 m
- Podprti LED trakovi: Enobarvni, CCT, RGB, RGBW, RGB+CCT
- Zatemnjevanje: Da
- WiFi podpora: Da (z dodatnim WL-Box Gateway)
- Stopnja zaščite: IP20
- Delovna temperatura: –10 °C do +40 °C
- Certifikati: CE, EMC, RED
Navodila za namestitev in povezovanje MiBoxer 5-v-1 LED krmilnika (P5)
1. Varnostna opozorila
- Pred priklopom vedno izključite napajanje.
- Uporabljajte izključno napajalnik DC 12–48 V z ustrezno močjo.
- Skupna obremenitev vseh kanalov ne sme presegati 20 A.
- Krmilnik je namenjen uporabi v suhih notranjih prostorih (IP20).
- Pazite na pravilno polariteto (+/-) napajalnika.
2. Priklop napajanja
Na levi strani krmilnika priključite napajalnik:
- V+ → pozitivni pol napajalnika
- V- → negativni pol napajalnika
Napajalnik mora ustrezati napetosti LED traku (12 V, 24 V, 36 V ali 48 V).
3. Priklop LED traku
Pred priklopom izberite ustrezen način delovanja.
Način izberete s tipko SET.
Vsak pritisk spremeni način delovanja.
LED indikator prikazuje izbran način:
| Barva LED indikatorja | Način |
|---|---|
| Bela | Enobarvni LED |
| Rumena | Dual White (CCT) |
| Rdeča | RGB |
| Zelena | RGBW |
| Modra | RGB+CCT |
Po približno treh sekundah brez pritiska se nastavitev samodejno shrani.
4. Povezovanje (sparitev) z MiBoxer daljinskim upravljalnikom
Prva povezava
- Priključite napajanje LED krmilnika.
- V roku 3 sekund po vklopu napajanja ali po kratkem pritisku tipke SET trikrat hitro pritisnite tipko ON (I) na izbrani coni daljinskega upravljalnika.
- Če LED trak 3-krat počasi utripne, je povezava uspešno vzpostavljena.
Če povezava ni uspela
- izključite napajanje za približno 10 sekund,
- ponovno vključite napajanje,
- ponovite postopek,
- med postopkom mora biti daljinski upravljalnik v bližini krmilnika.
Brisanje povezave (Reset)
Če želite odstraniti daljinski upravljalnik:
- ponovno vključite napajanje,
- v roku treh sekund 5-krat hitro pritisnite tipko ON (I) iste cone,
- LED trak bo 10-krat hitro utripnil, kar pomeni uspešno brisanje povezave.
Upravljanje preko tipke PUSH
Če imate priključeno tipkalo PUSH:
Kratek pritisk
- vklop/izklop
Dolg pritisk
- zatemnjevanje
- ponovni dolg pritisk spremeni smer zatemnjevanja.
Namestitev MiBoxer WL-Box Gateway
1. Priklop
Gateway priključite na napajanje:
- 5 V DC
- Micro USB (WL-Box1) oziroma USB-C pri novejših izvedbah.
Namestite ga:
- največ približno 30 m od LED krmilnikov,
- čim bližje domačemu WiFi usmerjevalniku,
- stran od večjih kovinskih predmetov.
2. Povezava z WiFi
Pomembno: Gateway podpira samo 2,4 GHz WiFi. Omrežja 5 GHz niso podprta.
Postopek
- Namestite aplikacijo MiBoxer Smart.
- Telefon povežite na 2,4 GHz WiFi.
- Odprite aplikacijo.
- Izberite Dodaj napravo (+).
- Izberite 2.4G Gateway (WL-Box).
- Če gateway ni v načinu za povezovanje, držite tipko SET približno 3 sekunde, dokler indikator SYS ne začne utripati.
- Vnesite geslo vašega WiFi omrežja.
- Po uspešni povezavi indikator LINK sveti neprekinjeno.
3. Dodajanje LED krmilnika v aplikacijo
Ko je WL-Box povezan:
- odprite gateway v aplikaciji,
- izberite Change,
- izberite tip daljinskega upravljalnika, ki ga uporabljate (npr. FUT089, FUT092, B4, T4 ...),
- aplikacija bo prevzela enake cone kot izbrani daljinski upravljalnik,
- LED sistem lahko nato upravljate neposredno preko telefona.
Možnosti upravljanja preko aplikacije
Po uspešni povezavi lahko:
- vklapljate in izklapljate LED osvetlitev,
- zatemnjujete svetlost,
- spreminjate barve,
- nastavljate temperaturo bele svetlobe (CCT),
- upravljate RGB in RGBW efekte,
- ustvarjate svetlobne scene,
- nastavite časovnike,
- upravljate več prostorov hkrati,
- sinhronizirate več MiBoxer naprav.
Najpogostejše težave
| Težava | Rešitev |
|---|---|
| Daljinec ne deluje | Preverite pravilno izbran način delovanja (Single, CCT, RGB, RGBW ali RGB+CCT). |
| Povezava ni uspešna | Ponovno vklopite napajanje in v 3 sekundah trikrat pritisnite tipko ON (I). |
| Aplikacija ne najde gatewaya | Telefon mora biti povezan na 2,4 GHz WiFi. |
| Krmilnik se ne odziva | Preverite pravilnost priključitve LED traku in napajalnika. |
| Gateway izgublja povezavo | Namestite ga bližje WiFi usmerjevalniku in stran od kovinskih ovir. |
Ta navodila so primerna za vključitev v slovenska navodila za uporabo izdelka in temeljijo na uradnih navodilih proizvajalca MiBoxer za krmilnik P5 in WL-Box Gateway.
