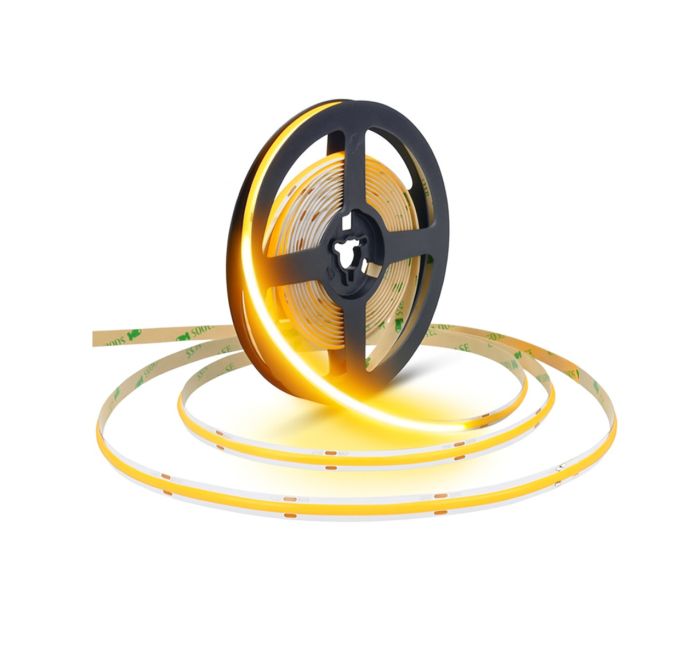

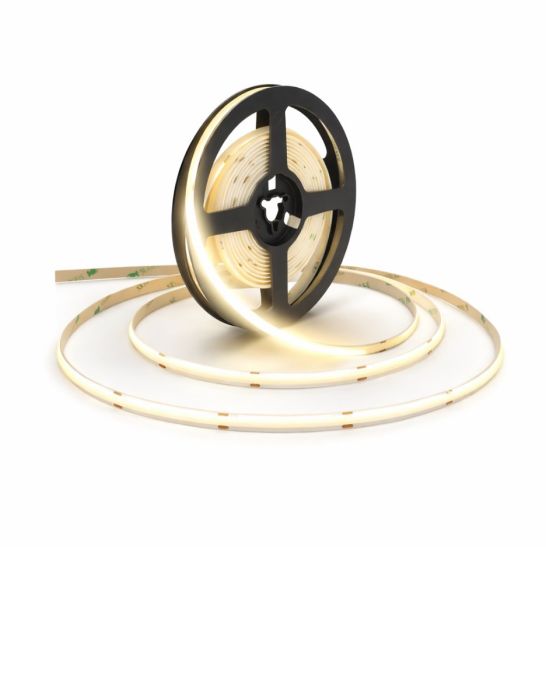

Magic dinamični IC COB LED trak 4000K DC 24V, IP65, RA95 (WS2811) 11W/meter
Magic Dinamični Beli IC COB LED Trak – DC 24 V, IP65, RA95 (WS2811)
Revolucionarni COB LED trak z vgrajenim digitalnim WS2811 IC-jem, ki omogoča popolnoma nove možnosti svetlobne dinamike, gladkih prehodov in natančne animacije bele svetlobe. Zasnovan je za profesionalno razsvetljavo, kjer je potrebna popolna enakomernost, visoka kakovost svetlobe (RA95) in napredna individualna kontrola segmentov.
Uporablja 360 LED/m COB tehnologijo, ki ustvarja neprekinjeno svetlobno linijo brez vidnih točk, kar ga uvršča med najbolj dovršene LED trakove nove generacije.
| Šifra | 23805 |
|---|---|
| Barva svetilnosti | 4000K-Nevtralno bela |
| Indeks barve CRI | 95 |
| Moč svetilnosti ( Lumen ) | 1120lm |
| LED/meter | 360 LED/meter |
| Vodotesna zaščita | IP65 |
| Poraba - W / meter | 11 W / meter |
| Električna napetost | DC 24V |
| Možnost zatemnitve | Da |
| Dvostranski lepilni trak | Da |
| Možnost reza vsakih ( cm ) | 83mm |
| Kot svetilnosti | 150° |
| Temparatura okolja | -20 +50 |
| Dimenzija | Š: 10mm, V:3mm |
| garancija | Garancijski rok za izdelek je 36 mesecev. |
Magic White – digitalno upravljanje bele svetlobe (WS2811 IC)
Vsak segment traku ima svoj voden IC WS2811, kar omogoča:
-
dinamične svetlobne animacije v beli barvi,
-
fade, wave, chase, pulziranje, “breathing” efekte,
-
popolno programsko kontroliranje svetlosti po segmentih,
-
sinhronizacijo z DMX, Artnet, SP108E, K-krmilniki itd.
To je edinstvena rešitev, saj večina IC trakov omogoča RGB efekte – ta pa omogoča dinamični nadzor bele svetlobe.
COB 360 LED/m – popolnoma enakomerna svetloba
COB matrika z 360 zelo gostimi LED na meter zagotavlja:
-
brez vidnih LED točk (“dotless light”),
-
izjemno homogeno linijsko osvetlitev,
-
idealno za profile, vidne linijske svetlobne aplikacije in arhitekturo.
Vrhunska kakovost svetlobe – RA95
RA95 pomeni:
-
naravno reprodukcijo barv,
-
natančen prikaz predmetov,
-
primerno za arhitekturno, dekorativno in ambientno svetlobo,
-
profesionalno rabo (studii, hoteli, trgovine, notranji dizajn).
IP65 – zaščiten pred vlago
Posebna silikonska prevleka omogoča:
-
montažo v kuhinjah, kopalnicah, nadstreških,
-
zunanjo rabo,
-
odpornost na vlago in prah.
Zanesljiv 24V sistem & nizka poraba
-
delovanje na DC24V zagotavlja stabilno svetlobo na dolgih razdaljah,
-
manj napetostnih padcev kot pri 12V trakovih,
-
11 W/m nizko porabai in zagotavlja močno in enakomerno svetilnost.
Možnost naročila po meri
Trak je možno naročiti:
-
po metrih,
-
v poljubnih dolžinah,
-
pripravljenega s priključki, kabli ali konektorji.
V enem kosu do 5m na kolutu. Če boste naročili 7m, boste prejeli 5m + 2m ločeno. Za dolge dolžine nad 30m v enem kosu, le po naročilu.
Tehnične specifikacije
-
Tip LED: COB 360 LED/m
-
IC: WS2811 (digitalni, adresabilni)
-
Barva svetlobe: 4000K
-
CRI: RA95
-
Napetost: 24 V DC
-
Poraba: 11 W/m
-
Zaščita: IP65 (silikon)
-
Rezalna točka: po segmentih WS2811 (ponavadi 5–10 cm, odvisno od verzije)
-
Širina traku: 10 mm
-
Dimmable: da, preko IC krmilnika
-
Tip traku: digitalno naslovljiv (Magic White)
Priporočena uporaba
-
arhitekturna in indirektna osvetlitev
-
svetlobni profili (linearna osvetlitev brez pik)
-
svetlobne animacije v beli barvi
-
ambient & dekor
-
hoteli, lokali, SPA, trgovine
-
reklamne instalacije
-
pametni domovi
-
projekti, kjer RGB ni primeren, bela dinamika pa je ključna

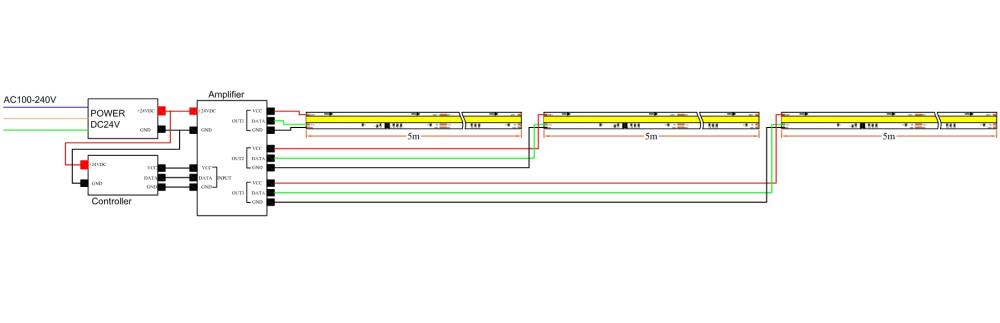

NAVODILA ZA PRIKLOP – Magic Dinamični White COB WS2811 LED Trak (24V)
(Glej skico pri slikah izdelka)
1. PRIKLOP NAPAJALNIKA (POWER DC24V)
-
Napajalnik DC24V priklopiš na AC 100–240 V (L – N – GND).
-
Iz napajalnika vodiš izhoda:
-
+24VDC (VCC)
-
GND (–)
-
Ta napetost gre tako na krmilnik (Controller) kot na LED ojačevalnik (Amplifier) za daljše dolžine nad 5m.
VCC (rdeča linija)
GND (črna linija)
2. PRIKLOP KRMILNIKA (Controller)
Krmilnik ima tri izhode:
-
VCC (24V)
-
DATA
-
GND
Povezava:
-
Napajalnik → Krmilnik
-
+24VDC → VCC
-
GND → GND
-
-
Krmilnik → Ojačevalnik (INPUT)
-
VCC → VCC
-
DATA → DATA
-
GND → GND
-
Krmilnik se NE priklaplja neposredno na trak, ampak vedno preko ojačevalnika za daljše dolžine nad 5m.
3. PRIKLOP OJAČEVALNIKA (Amplifier)
(WS2811 signal booster za dolge razdalje)
Ojačevalnik ima:
-
INPUT: VCC, DATA, GND
-
OUT1, OUT2, OUT3 (vsak izhod ima svoje VCC, DATA, GND)
Po shemi se uporablja OUT1, vendar lahko uporabiš tudi OUT2 ali OUT3, če želiš 3 ločene linije.
Povezava napajanja
Napajalnik → Ojačevalnik
-
+24VDC → +24VDC (power input)
-
GND → GND
Povezava signala
Krmilnik (DATA) → Amplifier (DATA INPUT)
Ojačevalnik regenerira WS2811 signal → primerno za dolge razdalje in več trakov.
4. PRIKLOP LED TRAKU
Vsak del traku je dolg 5 metrov, kot prikazuje skica.
Povežeš:
-
VCC (rdeča)
-
DATA (zelena)
-
GND (črna)
Zelo pomembno:
DATA mora biti vedno enosmerno vezan → od ojačevalnika PROTI LED traku
VCC in GND lahko vodiš dodatno ob vsakih 5 m (power injection)
5. POWER INJECTION — napajanje na vsakih 5 m
COB WS2811 trak pri 24V še vedno potrebuje dodatno napajanje zaradi:
-
velike gostote LED (360 LED/m),
-
11 W/m,
-
digitalnega IC sistema.
Na vsakih 5 m se dodatno pripelje:
-
+24V (VCC)
-
GND
Tako preprečiš:
padec napetosti
slabšo svetilnost na koncu traku
napačno delovanje IC (WS2811) segmentov
Signal DATA ostane sklenjen — ne priklaplja se večkrat.
6. ZAKAJ SE OJAČEVALNIK UPORABLJA?
-
za obnovitev WS2811 signala
-
za povečanje dolžine traku
-
za sinhrono in stabilno dinamiko
-
za razširitev na več izhodov (OUT1–3)
Brez ojačevalnika bi WS2811 signal začel razpadati že po 5m.
7. POVZETEK PRIKLOPA
Napajalnik 24V napaja:
-
krmilnik
-
ojačevalnik
-
trak (vsakih 5 m)
Krmilnik pošilja:
-
DATA signal v ojačevalnik
-
ojačevalnik signal razdeli in okrepi
Trak:
-
DATA potuje linearno od začetka traku do konca
-
VCC + GND se napajata po sekcijah (5 m)
