Kako izbrati ALU profil glede na širino LED traku?

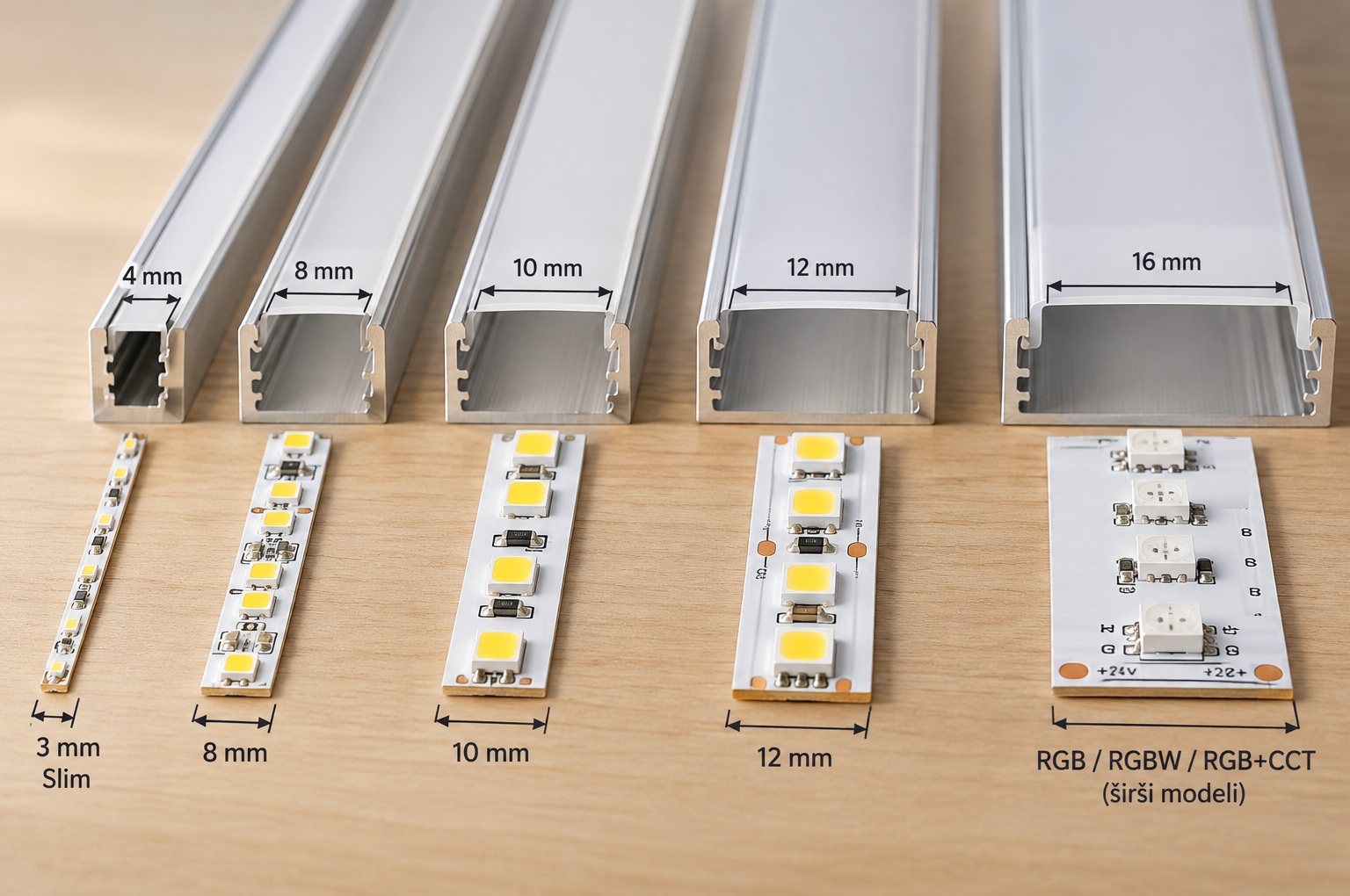

Pri izbiri ALU profila za LED trak je eden najpomembnejših podatkov širina LED traku. Najpogostejši LED trakovi so široki 8 mm, 10 mm ali 12 mm, obstajajo pa tudi posebej ozki Slim LED trakovi ter širši RGB, RGBW in RGB+CCT modeli.

Dobra novica je, da pri večini standardnih LED trakov ni treba iskati posebnega profila za vsako posamezno širino. Veliko ALU profilov je izdelanih tako, da lahko vanje namestimo več različnih širin LED trakov.

Pomembno je predvsem eno pravilo:

notranja širina ALU profila mora biti večja oziroma primerna za širino LED traku, ki ga želimo namestiti.

Zato pri izbiri ne preverjajte samo zunanjih dimenzij profila. Pomemben podatek je predvsem prostor znotraj profila, kamor se LED trak dejansko namesti.

Kateri ALU profil potrebujem za 3mm, 8 mm, 10 mm ali 12 mm LED trak?

Za večino standardnih LED trakov iz ponudbe SuperStrela lahko uporabite običajne ALU profile, če njihova notranja širina omogoča namestitev izbranega traku.

Pri vsakem profilu zato priporočamo preverjanje navedenih dimenzij. Če je na primer LED trak širok 12 mm, profil pa ima notranji prostor, ki je namenjen največ 10 mm traku, takšna kombinacija ni primerna.

3 mm Slim LED trak potrebuje ustrezen ozek profil

Posebnost so zelo ozki Slim LED trakovi širine približno 3 mm. Namenjeni so projektom, kjer je na voljo zelo malo prostora in želimo izdelati izredno tanko svetlobno linijo.

Za takšen LED trak priporočamo namenski Slim ALU profil, saj klasični profil sicer lahko omogoča dovolj prostora, vendar z njim izgubimo glavno prednost 3 mm sistema – zelo majhne dimenzije celotne svetlobne linije.

Slim izvedbe so zanimive predvsem za pohištvo, vitrine, police, dekorativne detajle in druge aplikacije, kjer standardni LED profil zavzame preveč prostora.

ALU profil za 8 mm LED trak

8 mm LED trakovi sodijo med pogoste standardne širine in jih lahko namestimo v veliko različnih ALU profilov.

Uporabimo lahko nadgradni, vgradni, kotni ali drug profil, če njegove notranje dimenzije ustrezajo LED traku.

Pri izbiri zato ni treba iskati samo izdelka z nazivom »ALU profil 8 mm«. Profil je lahko širši od samega LED traku in je kljub temu popolnoma primeren za njegovo namestitev.

Pomembneje je, da je LED trak mogoče pravilno položiti na ravno aluminijasto površino profila.

ALU profil za 10 mm LED trak

Tudi 10 mm LED trakovi so združljivi z velikim številom standardnih ALU profilov.

Pred nakupom preverite notranjo širino profila in upoštevajte, da mora biti dovolj prostora za normalno namestitev traku. LED trak se ne sme zatikati ob stranice profila ali biti na silo potisnjen vanj.

Pri izbiri 10 mm LED traku imate zato običajno veliko možnosti med vgradnimi, nadgradnimi, kotnimi, pohištvenimi in drugimi izvedbami profilov.

ALU profil za 12 mm LED trak

Pri 12 mm LED trakovih je preverjanje notranje širine profila še posebej pomembno.

Profil mora imeti dovolj prostora, da lahko 12 mm LED trak pravilno namestimo na aluminijasto osnovo. Če je notranja širina profila premajhna, LED traku ne smemo stiskati ali mehansko prilagajati.

Pri SuperStrela imamo številne ALU profile, ki omogočajo namestitev standardnih LED trakov do širine 12 mm, vendar priporočamo, da pred naročilom vedno preverite tehnične podatke posameznega profila.

Kaj pa RGB, RGBW in RGB+CCT LED trakovi?

Pri večbarvnih LED trakovih ne smemo avtomatično predvidevati, da imajo enake dimenzije kot običajen enobarvni LED trak.

RGB, RGBW, RGB+CCT, CCT in zmogljivejši LED trakovi so lahko zaradi večjega števila povezav oziroma širšega PCB vezja tudi širši.

Pred izbiro ALU profila zato najprej preverite:

• dejansko širino LED traku,

• notranjo širino ALU profila,

• moč LED traku v W/m,

• način montaže,

• prostor za priključne kable oziroma konektorje.

Šele nato izberite ustrezen profil.

To je še posebej pomembno pri profesionalnih svetlobnih linijah, kjer mora biti sistem zanesljiv in pravilno sestavljen po celotni dolžini.

Notranja in zunanja širina ALU profila nista enaki

To je ena najpogostejših stvari, ki jih je treba upoštevati pri nakupu.

Če je pri profilu navedena na primer širina 17 mm, to še ne pomeni, da lahko vanj namestimo 17 mm širok LED trak.

Navedenih 17 mm lahko predstavlja zunanjo širino celotnega aluminijastega profila. Notranji prostor za LED trak je zaradi debeline stranic profila manjši.

Zato vedno preverite podatek o notranji širini oziroma največji dovoljeni širini LED traku.

Če tega podatka pri posameznem profilu ne najdete, preverite tehnično skico oziroma nas kontaktirajte pred naročilom.

Širši ALU profil ni nujno slabša izbira

Pogosta zmota je, da mora biti širina ALU profila skoraj popolnoma enaka širini LED traku.

To ni potrebno.

8 mm LED trak lahko brez težav namestimo tudi v širši ALU profil, če je profil konstrukcijsko primeren za takšno uporabo.

Širši ali masivnejši profil je lahko pri močnejših LED trakovih celo prednost, saj večja količina aluminija praviloma omogoča boljše odvajanje toplote.

Pri izbiri zato ne glejte samo širine, ampak celoten sistem: LED trak, moč v W/m, profil, difuzor, način montaže in predvideno uporabo.

Pri močnejšem LED traku preverite tudi velikost profila

Širina ni edini podatek, ki določa, kateri ALU profil je primeren.

LED trak z večjo močjo na meter proizvaja več toplote. Aluminijasti profil poleg estetske funkcije pomaga toploto odvajati stran od LED traku.

Pri močnejših LED trakovih zato priporočamo večji oziroma masivnejši ALU profil, ki ima večjo površino za odvajanje toplote.

Zelo majhen Slim profil je lahko dimenzijsko dovolj širok za določen trak, vendar to še ne pomeni, da je najboljša izbira za LED trak velike moči.

Zato vedno upoštevajte širino LED traku in njegovo moč v W/m.

Kateri profil izbrati za COB LED trak?

COB LED trak lahko namestimo v ALU profil na enak način kot klasičen LED trak, če ustrezajo njegove dimenzije.

Prednost COB tehnologije je zelo gosta razporeditev svetlobnih elementov, zaradi česar lahko dosežemo bolj povezano in enakomerno svetlobno linijo.

Pri izbiri profila za COB LED trak preverite predvsem:

• širino COB traku,

• notranjo širino profila,

• moč traku,

• globino profila,

• vrsto difuzorja.

Kombinacija kakovostnega COB LED traku, primernega aluminijastega profila in opalnega difuzorja je odlična rešitev za kuhinje, pohištvo, police, strope in moderne linearne svetlobne linije.

Ne pozabite na priključek in kabel

LED trak lahko po širini popolnoma ustreza profilu, težava pa se pojavi pri priključku.

Spajkani vodniki ali konektor za LED trak lahko potrebujejo več prostora kot sam trak. To je še posebej pomembno pri RGB, RGBW in RGB+CCT sistemih, kjer uporabljamo večžilne priključke.

Če bo priključek skrit znotraj profila, preverite, ali je v profilu dovolj prostora tudi zanj.

Pri zelo ozkih profilih je pogosto boljša rešitev pravilno spajkanje vodnikov in ustrezna priprava priključka.

Najpogostejše napake pri izbiri širine ALU profila

1. Preverjanje samo zunanje širine profila
Za LED trak je pomembna predvsem notranja uporabna širina.

2. Nakup profila enake širine kot LED trak brez preverjanja notranjih mer
12 mm zunanji profil praviloma ne pomeni 12 mm prostora za LED trak.

3. Neupoštevanje širine RGB ali RGBW traku
Večkanalni LED trakovi so lahko širši od standardnih enobarvnih modelov.

4. Izbira najmanjšega možnega profila za zelo močan LED trak
Dimenzijsko se trak morda prilega, vendar je treba upoštevati tudi odvajanje toplote.

5. Pozabimo na priključne vodnike in konektorje
Za montažo potrebujemo dovolj prostora za celoten priključek, ne samo za PCB LED traku.

Hitra izbira ALU profila

Če že imate LED trak, pred izbiro profila preverite njegovo širino v milimetrih.

3 mm Slim LED trak → namenski Slim ALU profil
8 mm LED trak → večina standardnih profilov ustrezne notranje širine
10 mm LED trak → profil z dovolj veliko notranjo širino
12 mm LED trak → profil za najmanj 12 mm širok LED trak
širši RGB/RGBW/RGB+CCT trak → širši profil glede na dejansko mero traku
LED trak večje moči → priporočljiv večji oziroma masivnejši ALU profil

Če LED traku še niste izbrali, je najbolje profil in trak načrtovati skupaj. Tako lahko hkrati določite želeno svetilnost, barvo svetlobe, širino svetlobne linije, način montaže in končni videz.

Pogosta vprašanja o širini ALU profilov in LED trakov

Ali lahko 8 mm LED trak namestim v 12 mm ALU profil?

Da, če je notranjost profila konstrukcijsko primerna za namestitev LED traku. Profil ni nujno enako širok kot LED trak.

Ali lahko 12 mm LED trak namestim v profil z notranjo širino 10 mm?

Ne. LED trak mora biti primeren za notranjo širino profila in ga ne smemo na silo vstavljati v preozek profil.

Ali potrebujem poseben ALU profil za COB LED trak?

Ne nujno. Najpomembneje je, da ustrezajo širina COB traku, notranje mere profila in zahteve glede odvajanja toplote.

Ali je večji ALU profil boljši za hlajenje LED traku?

Pri močnejših LED trakovih je praviloma smiselno izbrati masivnejši profil z večjo površino aluminija, saj lahko učinkoviteje odvaja nastalo toploto.

Ali so vsi RGB LED trakovi enako široki?

Ne. Dimenzije se med posameznimi izvedbami razlikujejo, zato širino vedno preverite v tehničnih podatkih konkretnega LED traku.

Kako vem, kateri profil ustreza mojemu LED traku?

Preverite širino LED traku in jo primerjajte z notranjo uporabno širino profila. Nato preverite še moč LED traku, način montaže in prostor za priključne vodnike.

ALU profil in LED trak izberite kot celoto

Pri načrtovanju LED osvetlitve je najbolje, da LED trak in ALU profil izberete skupaj. Širina je prvi pomemben podatek, vendar na končno izbiro vplivajo tudi moč LED traku, način montaže, globina profila, difuzor in želeni videz svetlobne linije.

V ponudbi SuperStrela najdete ALU profile za standardne LED trakove širine 8, 10 in 12 mm, ozke Slim izvedbe ter večje profile za zahtevnejše LED sisteme.

Če niste prepričani, kateri ALU profil je primeren za vaš LED trak, nam sporočite širino LED traku, moč v W/m in predviden način montaže. Tako lahko veliko hitreje določimo ustrezno kombinacijo profila in LED traku.
